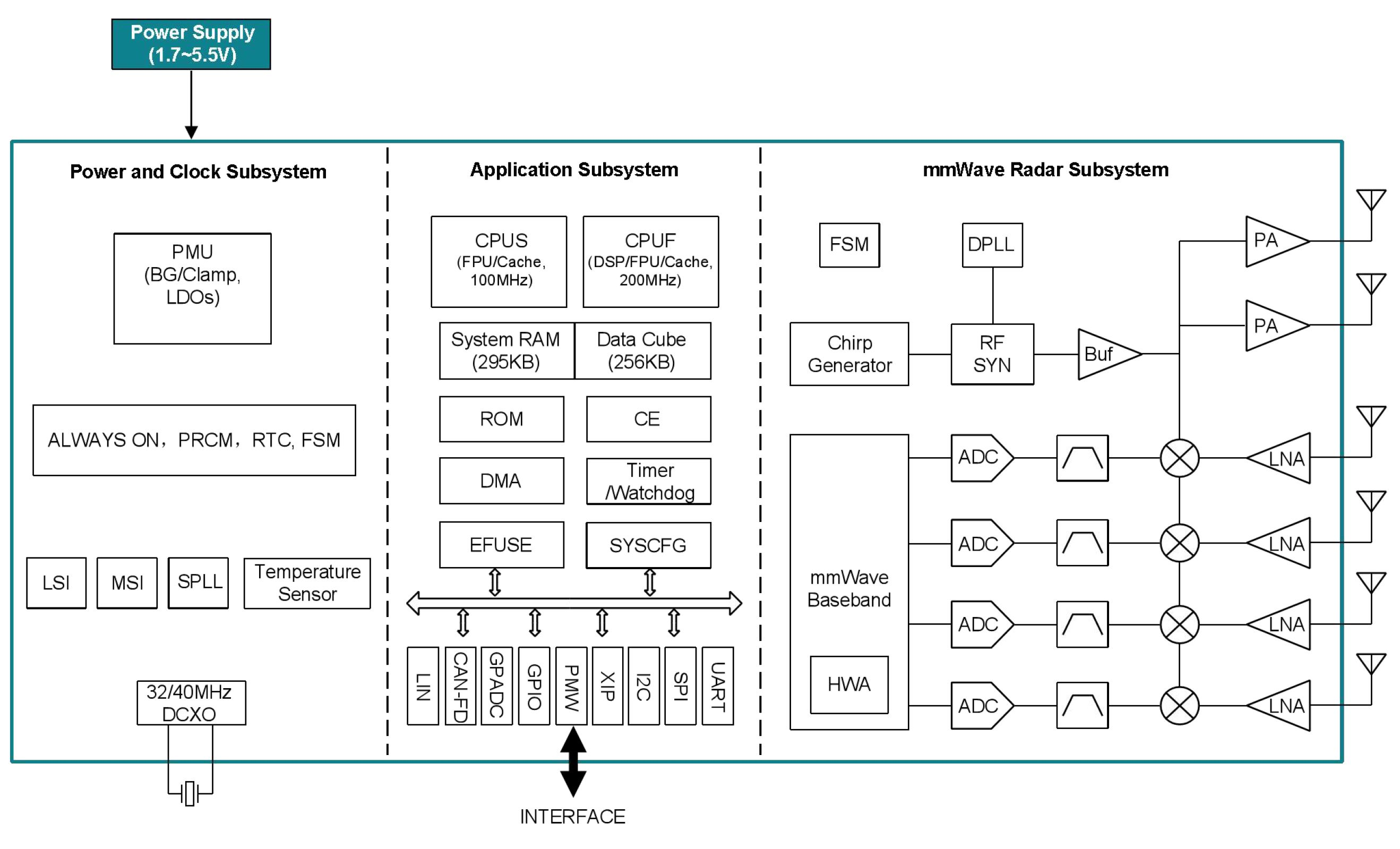

框图

产品说明

RS7241 是一款高性能单芯片77GHz 2T4R FMCW MIMO 雷达传感器。RS7241 专为高性价比的智能汽车、两轮车以及工业传感中的雷达传感系统应用而设计。它包含用于低功耗管理的四种主要电源模式：关机、待机、空闲和活动。其高性能双核CPU 加上可扩展的存储接口为高性能复杂算法应用场景提供更强大功能。其配置和数据采集可通过UART/SPI/I2C/CAN-FD/LIN 数字接口与其他设备实现。

参数

FMCW毫米波雷达

 •  76-81 GHz 扫频覆盖范围

 •  2个发射通道和4个接收通道

 •  11.5 dBm 典型发射机输出功率

 •  11.5 dB 典型接收机噪声系数

 •  -93 dBc/Hz@1MHz典型相位噪声

 •  高达400MHz/us扫频速率

 •  HWA用于1D/2D FFT、静态杂波去除和CFAR操作

应用系统

 •  双核32位RISC-V CPU，具有DSP、FPU（高达200MHz）和 I/D 缓存，

     用于雷达后处理和应用

 •  安全引擎：安全启动、Efuse密钥保护、SRAM 和 XIP 动态解密、TRNG、

     AES128/SHA/RSA/ECC

存储系统

 •  片上ROM和SRAM

 •  支持片外PSRAM扩展（最大16MB）

电源管理

 •  1.7V至5.5V单电源

 •  内置LDO网络，用于增强PSRR

 •  BOM 优化和功耗优化模式

优势

• 低功耗：满载模式功耗小于 0.2W，哨兵模式功耗小于 1mW

• 小尺寸：极少外围器件，模组尺寸可以小于30x30mm²

• 易开发：单芯片毫米波雷达SoC+完善SDK，软硬件方案快速实施

应用场景

• 汽车盲区检测（BSD）

• 汽车门自动开启

• 汽车尾门一脚踢

• 自动泊车辅助

• 电动自行车/摩托车

• 工业传感器

• 液位检测

• 机器人避障

尺寸封装

• 6.7 x 6.7 x 0.87mm³

• FCCSP
