产品概述

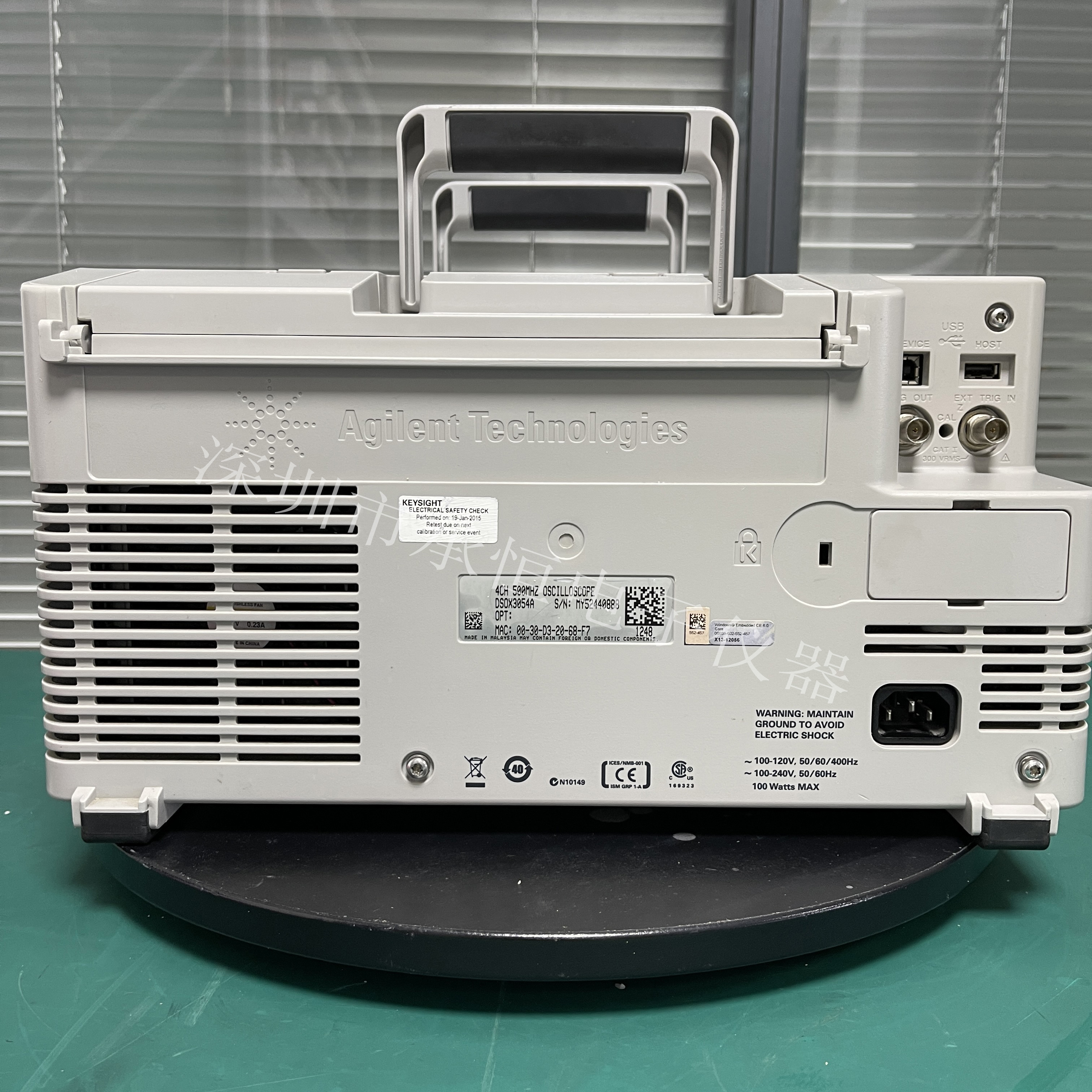

KEYSIGHT DSOX3054A 是是德科技（原安捷伦）推出的一款高性能数字存储示波器，属于混合信号示波器（MSO）类别。该设备集成了示波器、逻辑分析仪和函数发生器等多种功能，适用于复杂信号的捕获与分析。其具备高达 500 MHz 的带宽、4 个模拟通道和 8.5 英寸 WVGA 显示屏，可提供清晰的信号显示和高精度的测量能力。
核心特点/优势
- 高达 500 MHz 的带宽，满足高频信号测试需求
- 8.5 英寸 WVGA 显示屏，便于观察复杂波形
- 高达 1,000,000 波形/秒的更新速率，确保捕捉到最细微的信号变化
- 最大 4 Mpts 存储深度（选配），可捕获更长时间的信号数据
- 集成逻辑分析仪和 20 MHz 函数发生器，实现多功能测试
- 支持多种可升级功能，如数字通道、存储器、任意波形发生器等，提升设备投资回报率
应用领域
- 适用于电子产品研发中的信号分析与调试
- 通信设备测试与故障诊断
- 教育科研领域中的实验教学与研究
- 工业自动化系统中的信号监测与控制
选型指南/使用建议
建议根据实际测试需求选择是否配置选件，如 4 Mpts 存储深度、数字通道等。设备支持后期升级，可根据预算和功能需求逐步扩展。使用时需注意环境温度和湿度，避免在强电磁干扰环境下操作。设备可搭配多种测试探头和附件，以满足不同测试场景。
技术参数
| 规格项 | 参数值 |
|---|---|
| 显示尺寸 | 8.5 inch |
| 带宽 | 500 MHz |
| Range | 500 MHz |
| Waveform Update Rate | 1000000 waveform/s |
| Max Memory Depth | 4 Mpts |
| Standard Memory Depth | 2 Mpts |
| Built-in Function Generator Frequency | 20 MHz |
| Digital Input Channels | Optional |
| Analog Input Channels | 4 |
| 显示器类型 | WVGA |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
