产品概述

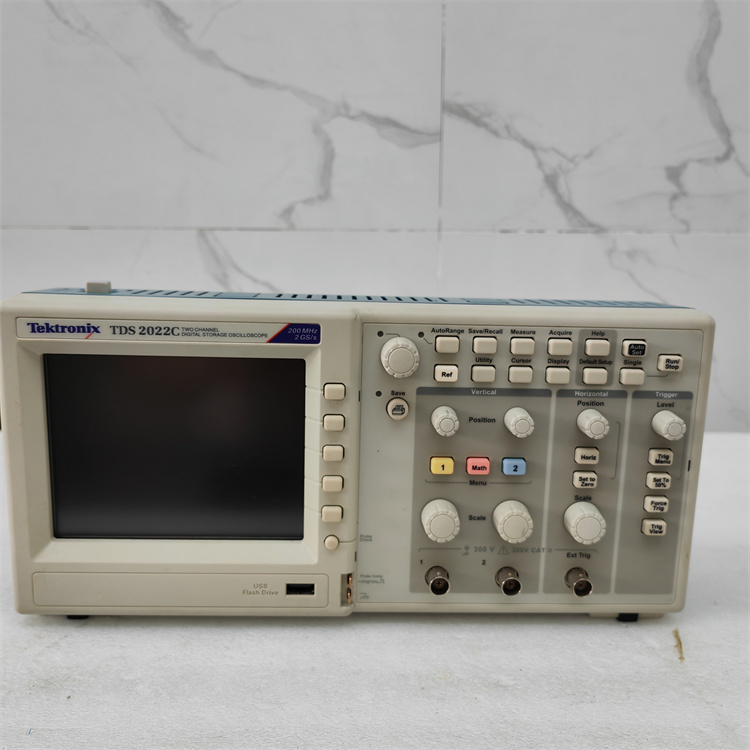

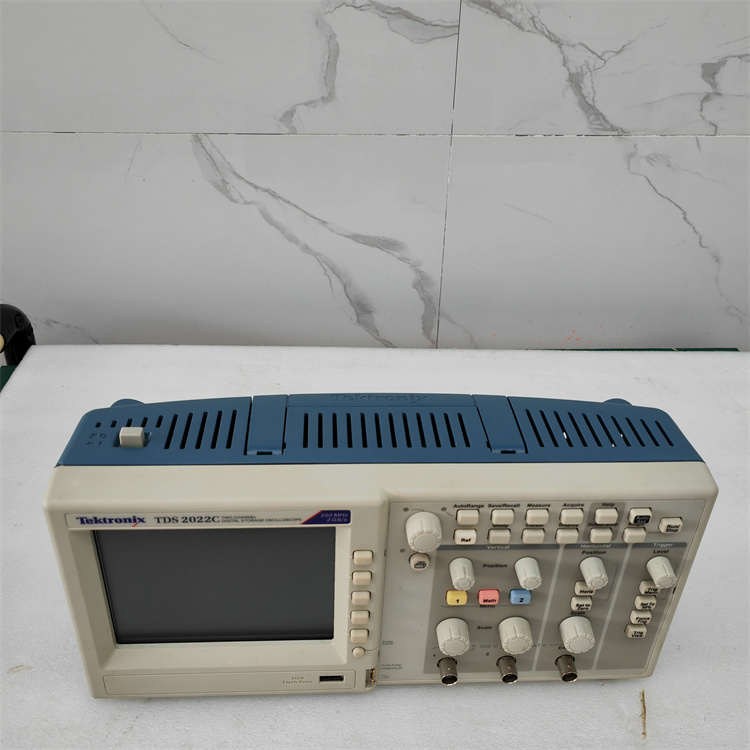

泰克Tektronix TDS2022C示波器是TDS2000C系列数字存储示波器中的一款高性能设备，提供200 MHz、100 MHz、70 MHz 和50 MHz 带宽，支持2通道和4通道配置。该示波器具备高达2GS/s的采样率和2.5k点记录长度，适用于多种电子测试和测量场景。其紧凑设计、轻便结构和丰富的功能使其成为实验室、教育和工业应用的理想选择。
核心特点/优势
- 所有通道上高达2GS/s的采样率，确保高精度波形捕获
- 2.5k点记录长度，支持更长的波形分析
- 高级触发功能，包括脉宽触发和选行视频触发，提升复杂信号的捕获能力
- 16种自动测量及FFT分析，简化波形分析流程
- 内置波形极限测试和自动化扩展数据记录功能，提升测试效率
- 支持自动设置和信号自动量程，操作简便
- 多语言用户界面和内置上下文相关帮助，提升用户友好性

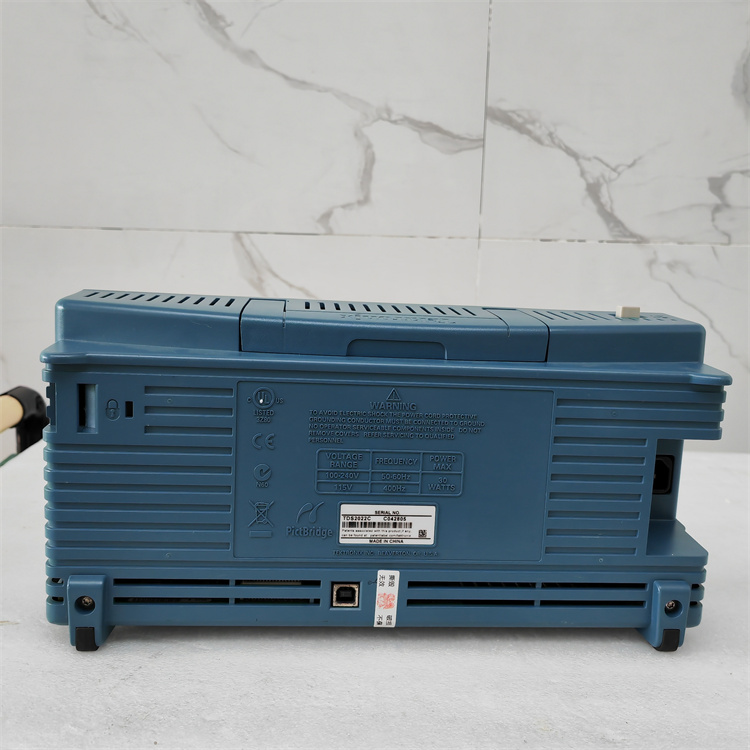

- 前面板USB 2.0主机端口和后面板USB 2.0设备端口，便于数据存储和连接
- 标配LabVIEW SignalExpress TE 限定版和OpenChoice软件，增强工作台连通性
应用领域
- 电子测试与测量
- 教育科研
- 工业自动化
- 通信设备研发
选型指南/使用建议
建议根据实际测试需求选择2通道或4通道型号。设备适用于实验室、教学环境及工业现场，环境要求一般，无需特殊安装条件。标配软件可直接使用，建议连接USB存储设备或打印机以提高工作效率。
技术参数
| 规格项 | 参数值 |
|---|---|
| 软件配置 | 标配LabVIEW SignalExpress TE 限定版和OpenChoice 软件 |
| 用户界面 | 多语言用户界面，内置上下文相关帮助 |
| 记录长度 | 所有通道上2.5k 点 |
| 屏幕尺寸 | 5.7 英寸(144 毫米)有源TFT 彩色显示器 |
| 自动测量功能 | 16 种自动测量及FFT 分析 |
| 采样率 | 所有通道上高达2GS/s |
| 接口类型 | 前面板USB 2.0 主机端口，后面板USB 2.0 设备端口 |
| 设备重量 | 重仅4.4 磅(2 公斤) |
| 触发功能 | 高级触发，包括脉宽触发和选行视频触发 |
| 设备尺寸 | 深仅4.9 英寸(124 毫米) |
| 通道数 | 2 通道型号和4 通道型号 |
| 带宽 | 200 MHz、100 MHz、70 MHz 和50 MHz |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
