MLX90640 红眼睛相机 微型红外成像仪
现在自己在做红外成像仪的越来越多了，两年前有个井下机电设备运行状态的科研项目，当时使用了 AMG8833（8*8 像素），科研毕竟就是科研，后来也没有听说成果得到应用的消息， 我想也是， 8*8 能干什么，也就能做个红外测温枪吧。 前段时间因为公司生产电路板测试需要，打算买一台红外成像仪测量电路板发热是否正常，商用的价格还是有些小贵的，我们电路板都不大所以就找了一台便宜的先用着，无意中发现了 MLX90640 这个东西， 32*24像素， 768 个测温点，基本上可以成像用了。
现在都智能手机、信息化、人工智能了，能不能用 MLX90640 做个能和手机连接成像的红外模块呢，那样的话测试、存储岂不是很方便。 说做就做，马上行动。

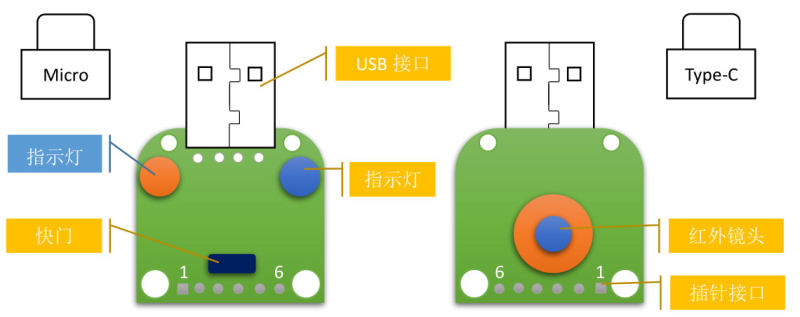

最终的成果是一个微型的USB接口红外成像模块（微型红外成像仪30*30mm），可以连接到Android手机或者计算机的USB接口，实时显示热像视频，和手机相机差不多，只不过它是热红外成像，所以叫“红眼睛相机”。模块图片如下：
Red Eye Camera（以下简称“IDF-x” 或“设备” ）是基于红外阵列高精度温度传感器以及先进软件算法的非接触式热成像仪器，可对视场范围内任何物体进行红外成像，成像分辨率512*384 像素，温度灵敏度 0.1℃，绝对精度±1.5℃，刷新频率最高 64Hz。自带存储和实时时钟，具备数据实时输出显示、拍照存储功能，数字接口包括 UART 和 USB，可直接连接计算机和 Android 手机，配合上位机软件或者手机 APP 程序，使用十分方便。
优势与特点
可 USB 接口供电，即插即用。
多种滤波方法，参数自由设置。
多种颜色方案，满足不同需求。
高斯滤波，保留原始信息不畸变。
应用领域：安防生物识别，发热检测，水暖电施工，故障排查，空调热度检测，安检通道等。
原理：几乎所有利用或者发射能量的物体在发生故障前都会产生发热现象。保证电气和机械系统运行可靠性的关键便是对能源的有效管理。现在，红外成像技术已毋庸置疑地成为预防性维护领域最有效的检测工具，它能够在设备发生故障之前，快速、准确、安全地发现故障。在一个电气接点发生故障之前及时发现并进行维修，可以节省或避免因此造成的生产停工、产量下降、能源损耗、火灾甚至灾难性故障所带来的高昂代价。
但是仅仅通过红外图像来发现问题是远远不够的。事实上，一台只能生成红外图像而无法测量温度的红外热成像仪并不能反映电气或者机械故障的所有情况。如果一份缺乏简单快速的检测数据的分析报告是无法准确将可能引发故障的热点和设备正常运转的热点进行有效区分，因此无法做出及时的维修方案
红外热像仪是通过非接触探测红外热量，并将其转换生成热图像和温度值，进而显示在显示器上，并可以对温度值进行计算的一种检测设备。红外热像仪能够将探测到的热量精确量化，能够对发热的故障区域进行准确识别和严格分析。红外成像仪广泛使用在军事上，直升机和坦克装甲车应用最多，利用红外成像摄像头可以在夜间执行复杂任务，能够精确打击目标。
