一氧化碳传感器，让燃气热水器更安全
传感器专家网
燃气热水器凭借它“活水一开，热水即来，想洗就洗，无需等待”的优势，已经是家庭比不可少的洗浴伙伴了。然而它带来便利的同时也带来了一些安全隐患，如使用中由于通风换气不良造成的缺氧窒息和一氧化碳中毒的事故屡见不鲜。那么燃气热水器为什么会产生有害气体，我们又该如何减少此类事故的发生呢？
燃气热水器的工作原理是在电源接通的条件下，当热水器的开关打开，冷水进入热水器，流进水量传感器的时候，在位于水量传感器外部的集成原件发出的电子脉冲，燃烧用风机启动，燃气进入燃烧器里，同时点火器放电点火，此时燃烧指示灯点亮，并保持燃烧状态，将水箱中加热水管的水加热到预先设定的温度，随后从热水阀中流出。

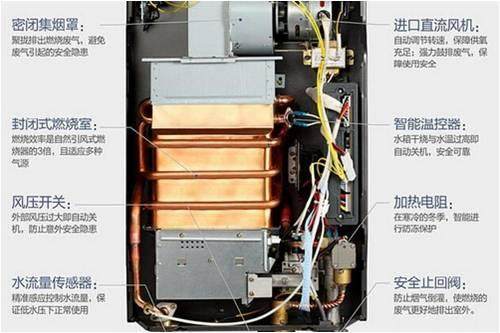

图1 结构示意图
在燃气燃烧时，若周围环境通风不畅，无法提供足够的氧气则不充分燃烧生成有害的CO气体，此时CO气体无法排除，同时氧气被燃烧消耗掉，且人类无法感知，则可能会造成CO中毒，甚至爆炸事故。CO报警器能够检测CO气体浓度并能够及时切断燃气供应，避免危险发生。
CO传感器内包含有检测元件和补偿元件。通常情况下，催化元件和补偿元件是成对使用的，且采用惠斯通电桥的方式进行连接。当环境中没有可燃气体时，电桥中催化元件和补偿元件都不会发生反应，这时电路处于平衡状态，不会有输出量；而当存在可燃气体时，由于催化元件发生氧化反应，电桥不再平衡，这时，电路的输出量将与燃烧反应的速率等因素相关。

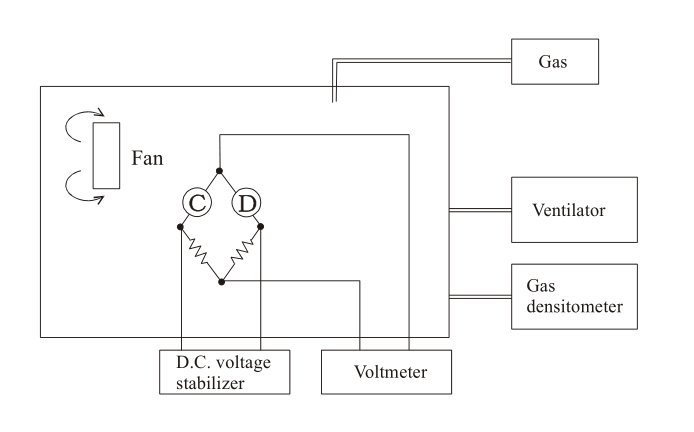

图2 原理图 *C：补偿装置 D：检测装置
当CO传感器检测到环境中CO浓度达到对人体有害的危险值时，传感器将微控制器切断燃气供应，同时风机高速清扫，并进行声光报警。有效地减少事故发生。
