产品详情
描述：

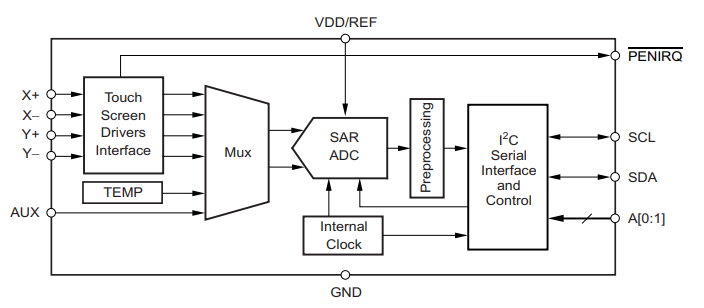

TSC2007-Q1 器件是一款功耗极低的ADS1254E触摸屏控制器，专为与功耗敏感的汽车触摸屏显示器配合使用而设计。它包含一个完整的超低功耗 12 位模数 (AD) 电阻式触摸屏转换器，包括用于测量触摸压力的驱动器和控制逻辑。
除了这些标准功能外，TSC2007-Q1 还提供触摸屏测量的预处理以减少总线负载，从而减少主机处理器资源的消耗，然后可以将这些资源重定向到更关键的功能。
TSC2007-Q1 在所有三种定义模式下支持 I 2 C 串行总线和数据传输协议：标准、快速和高速。它提供 8 位或 12 位的可编程分辨率，以适应不同的屏幕尺寸和性能需求。
TSC2007-Q1 采用 16 引脚 TSSOP 封装。TSC2007-Q1 的特征在于 –40°C 至 85°C 工业温度范围。
特性：
●获得汽车应用资格
●AEC-Q100 测试指南具有以下内容：
○器件温度等级 3：–40°C 至 85°C 环境工作温度范围
○设备 HBM ESD 分类级别 3B
○器件 CDM ESD 分类等级 C6
●4 线触摸屏界面
●1.2V 至 3.6V 单电源或基准
●比例转换
●有效吞吐率：
○高达 20 kHz（8 位）或 10 kHz（12 位）
●减少总线活动的预处理
●I 2 C 接口支持：
○标准、快速和高速模式
●简单的、基于命令的用户界面：
○TSC2003-Q1兼容
○8 位或 12 位分辨率
●片上温度测量
●接触压力测量
●屏幕触摸内部检测
●对于笔触摸检测或数据可用中断
●自动掉电控制
●低电量：
○1.2 V、快速模式、8.2 kHz 均衡速率时为 32.24 μA
○1.8 V、快速模式、8.2 kHz 均衡速率时为 39.31 μA
○2.7 V、快速模式、8.2 kHz 均衡速率时为 53.32 μA
●增强型 ESD 保护：
○±25kV 气隙放电
○±15kV 接触放电
○5mm × 4.4mm 16 引脚 TSSOP 封装
应用：
●汽车信息娱乐显示器
●汽车导航系统
●工业用户界面
●多屏幕触摸控制系统
参数：
SAR ADC 分辨率（位）：12
触控面板：4线
控制界面：I2C
Vref（内部/外部）：分机
工作温度范围（℃）：-40 至 85
输入类型：单端
