M117地址字节有应答，但读出寄存器值为0xFF，且CRC校验值正确原因

Susie ai 20221202

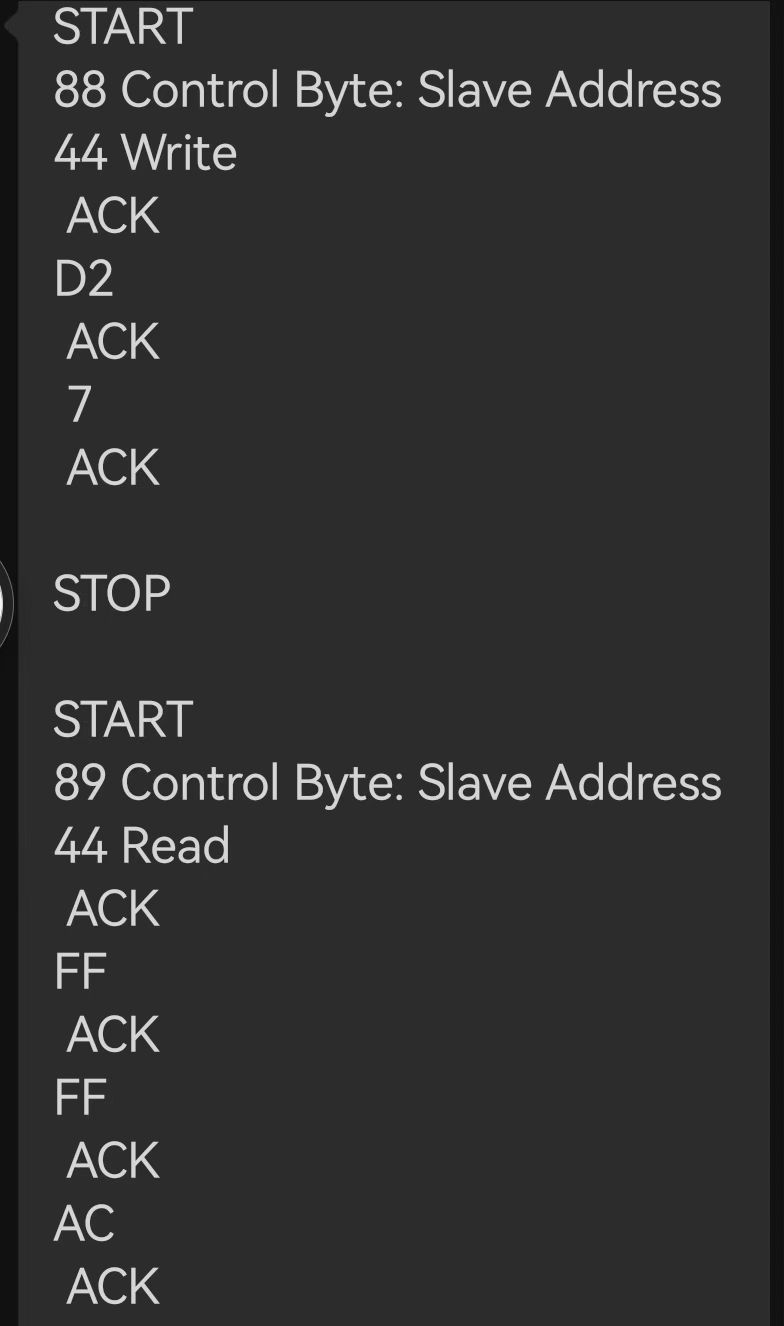

敏源传感高精度数字温度传感芯片M117最高测温精度为±0.1℃，16位输出，最高分辨率0.004°C，测温范围-70°C~+150°C，温度转换时间10.5ms/5.5ms/4ms可配置，IIC接口，可P2P替代TMP117。使用过程中，如果芯片应答正常，读值为0xFF，且CRC校验值正确，说明芯片时序、计算等没有问题，此时大概率是读取流程有问题（如下图所示的流程），例如单字节读，start+地址（写）和指令字节发完后多发了 stop 再发start+地址（读）后读取数据。

传感专家

解决方法：按照下图所示的正确读写流程一步一步对照进行操作，去掉多余步骤。
