LP876242-Q1是用于 AWR 和 IWR MMIC 的汽车类四个 8.8MHz 降压转换器
产品详情
描述：
LP876242-Q1 器件旨在满足各种安全相关汽车和工业应用中最新AQH2223处理器和平台的电源管理要求。该器件具有四个降压 DC/DC 转换器内核，可生成四个单相输出。可通过 I 2 C 兼容串行接口或 SPI 串行接口更改器件设置。
切换时钟被强制为 PWM 模式并且相位交错。开关可以与外部时钟同步，并且可以启用扩频模式以最大限度地减少干扰。
LP876242-Q1 器件包括保护和诊断机制，例如寄存器和接口 CRC、短路保护、热监控和关断。LP876242-Q1 器件可以通过中断处理程序将这些事件通知处理器，从而允许处理器采取响应措施。
特性：
●符合 AEC-Q100 标准，结果如下：
○输入电压：3.0 V 至 5.5 V
○器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
○设备 HBM ESD 分类级别 2
○器件 CDM ESD 分类级别 C4B
●功能安全合规
○专为功能安全应用而开发
○可用于帮助 ISO 26262 系统设计达到 ASIL-D 的文档
○可用于帮助 IEC 61508 系统设计达到 SIL-3 的文档
○系统能力高达 ASIL-D
○硬件完整性高达 ASIL-D
○窗口电压和过流监视器
○带可选触发/问答模式的看门狗
○电平或 PWM 误差信号监控 (ESM)
○具有高温警告和热关断功能的热监控
○配置寄存器和非易失性存储器的位完整性 (CRC) 错误检测
●4 个高效降压 DC/DC 转换器：
○输出电压：0.9V 至 1.9V
○最大输出电流：4/3/3/2A
○可编程输出电压转换率：0.5 mV/μs 至 33 mV/μs
○开关频率：8.8MHz
●10 个可配置的通用 I/O (GPIO)
●用于多 PMIC 同步的 SPMI 接口
●输入过压监控器 (OVP) 和欠压锁定 (UVLO)
应用：
●使用级联配置的成像雷达
●远程雷达
●无处理的雷达模块
参数：
稳压输出 (#)：4
输入电压（最小值）(V)：3.0
输入电压（最大）(V)：5.5
Iout（最大值）(A)：4
评分：汽车
我愿意：1
Iq（典型值）（毫安）：0.033
特征：过压保护、UVLO、GPIO、SPMI
处理器名称：毫米波 AWR、毫米波 IWR
处理器供应商：德州仪器
关断电流 (ISD)（典型值）(uA)：1
开关频率（典型值）(kHz)：8800
可配置性：工厂可编程，软件可配置
◆LP876242-Q1简化示意图

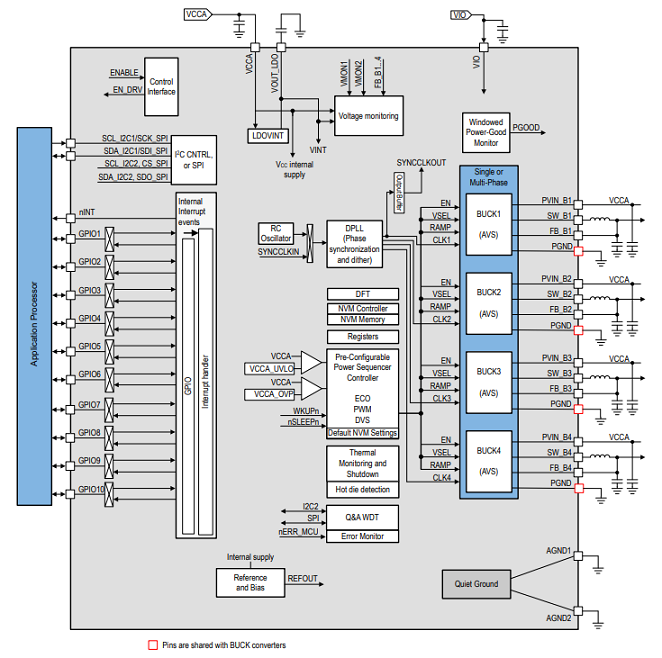

◆LP876242-Q1功能框图
