ST生态认证400W电源评估板降低先进节能电源设计难度

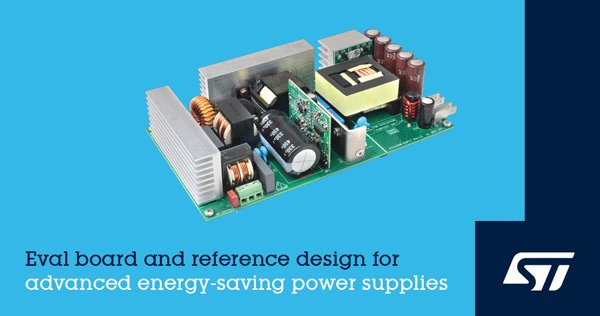

意法半导体（ST）的EVL400W-EUPL7评估板是一个现成的400W电源解决方案，符合当今要求最严格的生态设计规范，借助意法半导体的L4984D电流式PFC控制器和L6699谐振半桥控制器的创新功能，能够在多种工作模式下最大限度提高电源能效。
230VAC输入满载能效超过93％，110VAC输入满载能效高于91％，空载耗电量小于0.150W，符合ENERGYSTAR?能源之星6.1版本计算机电源能效要求、欧洲EuP Lot 6 Tier 2家电和办公设备能效要求，以及CoC (Code of Conduct) 5版 Tier 2外部电源能效规定。EVL400W-EUPL7还获得了CLEAResult?1 Plug Load Solutions? 80 PLUS?2证书，被评为115V AC输入电压铂金级电源解决方案，230V AC输入电压金牌电源解决方案。
评估板在轻负载下的高能效是因为L4984D和L6699支持突发模式，以及L6699的自适应死区时间控制可以降低原边电流。L4984D和L6699的静态电流都很小，都配备一个禁用输入引脚，可实现远程开/关控制，并可用于电源排序或掉电保护功能。在突发模式时，这两个器件还可以进行交互，关闭预稳压器。
因为板上还有意法半导体的SRK2001同步整流控制器，EVL400W-EUPL7能够在较宽的负载范围内实现较高的平均能效和典型能效。通过同步整流节省电能的方法还可以在副边使用小体积的散热器。内置有源高压启动电路采用耗尽型MOSFET设计，将正常工作模式的残余功耗降到可以忽略不计的水平，并确保启动时间很短。
EVL400W-EUPL7输出12V电压，输入90V-264V(45-65Hz)交流电压，为电源开发者提供一个中等功率的电源参考设计，可满足ATX电源、小型服务器和工作站、医疗设备、标牌、LED面板等应用最严格的节能目标。由于其空载功耗低，故无需装载辅助开关电源（SMPS），因此，该设计还有助于节省物料清单(BoM)的成本。
EVL400W-EUPL7现已接受订货。
