瞬态信号难抓取？泰克MSO2系示波器解决瞬态信号采集难题

　　【仪表网仪表企业】瞬态信号是指持续时间短，有明显的开端和结束的信号。瞬态信号的频谱特征为连续谱，拥有强时变、短时段等特点，比如机器部件受瞬时冲击、各种撞击声、火箭发射等情形下，就会产生瞬态信号。

　　近期，某实验室咨询测试采集瞬态信号的测试应用。该实验室需要测量压电薄膜传感器应变信号。由于该信号响应速度比较快，大约在1微秒内响应时间，有的信号可能响应速度更快，因此工作人员推荐客户使用示波器测试信号。

　　那么，应该使用哪款示波器呢？根据“示波器的带宽×上升时间=0.35”的关系公式，工作人员求出脉冲信号大概在3MHz左右，因此推荐了70MHz带宽示波器MSO24 2-BW-70。

　　通过和客户技术交流，公司了解到，要测量的薄膜材料是应用在喷射破岩上，通过水射流压力冲击岩石破裂。实验室人员要了解并掌握控制射流压力，就需要在前端放置响应速度快的压电薄膜测量压力。

　　因测试瞬态射流压力，薄膜压力传感器要求响应速度快，通常使用采集卡采集，但由于采样率不够，无法抓取到瞬态破裂的压力信号。而该实验室通过使用推荐的泰克MSO24系列示波器测试，很方便地实现了测试应用需求。

　　结论：

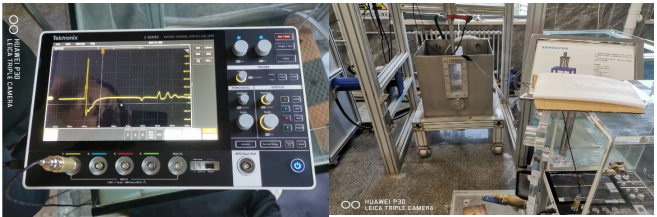

　　泰克示波器MSO24 2-BW-70准确抓取测试信号波形，实现了测试应用。同时，小巧紧凑的MSO2系示波器可电池供电，便于客户携带进行外场测试，并及时保存数据及图片资料。测试结果如下图：

示波器参考配置如下：

　　设备名称及推荐型号：泰克示波器MSO24 2-BW-70

　　主要技术指标：

　　带宽：70MHz；

　　通道：4通道；

　　采样率：2.5 GS/s 半通道

　　1.25 GS/s 全通道；

　　记长度：每通道10 M 个点

　　显示：10.1 英寸 TFT 彩色；

　　特点：小巧紧凑(可装入笔记本电脑包)便于携带，可电池供电便于外场测试。
