霍尔效应传感器在凸轮轴位置传感器和力传感器中的应用
霍尔效应传感器的应用可以说非常广泛，在我们日常生活中也非常常见，例如开关、发动机、报警器等，但是由于专业性很强，一般人很少去研究和注意，下面，传感器专家网就跟大家科普一下这方面的知识。

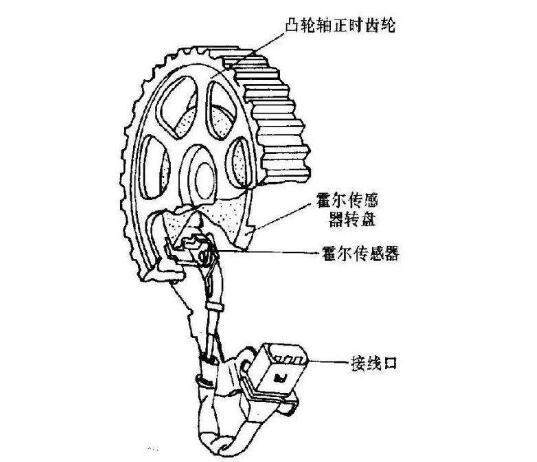

霍尔传感器用于汽车凸轮轴位置传感器设备中，资料图
霍尔传感器的作用
在汽车上，霍尔传感器又叫凸轮轴位置传感器，其作用是判缸点火，就是说是调整点火时间的。该元件坏掉的话，不影响整车，但是发动机不能正常运行，会造成很严重的后果，这时便需要更换。这里凸轮轴位置传感器采用的是霍尔电流传感器，霍尔电流传感器是根据霍尔原理制成的。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、次级线圈和放大电路等组成。
霍尔传感器的应用
总的来说，按被检测对象的性质，可将霍尔传感器的应用分为：直接应用和间接应用。前者是直接检测受检对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，该磁场是被检测的信息的载体，通过该磁场，可将许多非电、非磁的物理量，例如速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电学量来进行检测和控制。
（一）线性型霍尔传感器主要用于一些物理量的测量。例如：
1.电流传感器
由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
2.位移测量
基于霍尔传感器位移测量的原理制成的力传感器测量示意图，资料图
在该应用中，传感器专家网想说的是，两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，比如，上图便是按这一原理制成的力传感器。
（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
以上是由传感器专家网提供的关于霍尔效应传感器的应用详细介绍，感兴趣的朋友们可以仔细阅读研究，或进入传感器专家网各频道搜索、了解更多内容。
