TPS563203是采用 SOT563 封装的 4.2V 至 17V 输入、3A 同步降压转换器
产品详情
描述：
TPS563203、TPS563206 是一款简单易用的 3A 同步AD7533JN降压转换器，采用 SOT563 封装。
该器件经过优化，能够以最少的外部元件数量运行，并且还经过优化以实现低待机电流。
该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，可提供快速瞬态响应，并支持低等效串联电阻 (ESR) 输出电容器，例如特种聚合物和超低 ESR 陶瓷电容器，无需外部补偿元件。
TPS563203 在 ECO 模式下运行，可在轻负载运行期间保持高效率。TPS563206 在 FCCM 模式下运行，在所有负载条件下保持相同的频率和较低的输出纹波。它通过 OCP、UVLO、OTP 和带打嗝的 UVP 集成了完整的保护。TPS56320x 采用 6 引脚 1.6mm × 1.6mm SOT563 (DRL) 封装，额定结温范围为 –40°C 至 125°C。
特性：
●针对广泛的应用进行配置
- 输入电压范围：4.2V 至 17V
- 输出电压范围：0.6 V 至 7 V
- 参考电压：0.6V
- 25 °C 时，参考电压精度为 ±1.5%
- 在 –40°C 至 125°C 时，基准电压精度为 ±2%
- TPS563203 的低静态电流：110μA
- 开关频率：600 kHz
- 最大 95% 的大占空比运行
- 固定软启动时间：1.4 毫秒
●易于使用且解决方案尺寸小
- 轻负载时的 ECO 模式 (TPS563203) 和 FCCM 模式 (TPS563206)
- 具有快速瞬态响应的 D-CAP3 控制模式
- 支持带有预偏置输出的启动
- 用于 OV、OT 和 UVLO 保护的非锁存器
- 逐周期过电流限制
- 防紫外线打嗝模式
- 工作结温范围为 –40°C 至 125°C
- SOT563 封装 1.6 毫米 × 1.6 毫米
应用：
●电视
●数字机顶盒（STB）
●楼宇自动化
●宽带固定线路接入
参数：
输入电压（最小值）(V)：4.2
输入电压（最大值）(V)：17
输出电压（最小值）(V)：0.6
输出电压（最大值）(V)：7
Iout（最大值）(A)：3
Iq（典型值）（毫安）：0.15
开关频率（最小值）(kHz)：600
开关频率（最大）(kHz)：600
特征：使能、轻载效率、过流保护、固定软启动、同步整流
工作温度范围 (°C)：-40 到 125
稳压输出 (#)：1
控制方式：D-CAP3
占空比（最大）（%）：95
类型：转换器

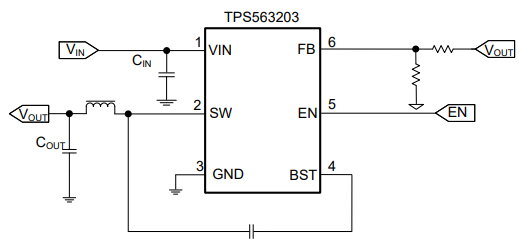

◆TPS563203简化示意图

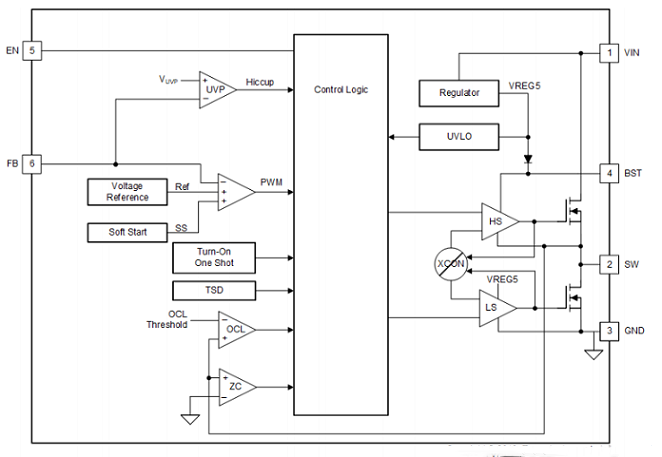

◆TPS563203功能框图
