Diodes高效率降压转换器提供POL设计多样性
【2023 年 5 月 11 日美国德州普拉诺讯】Diodes 公司 (Diodes) (Nasdaq：DIOD) 宣布推出同步降压转换器产品组合的新产品。AP62500 和 AP62800 的连续输出电流额定值分别为 5A 和 8A，让工程师在开发针对效率或尺寸进行优化的负载点 (POL) 解决方案时，更具弹性。这些装置能够以最少的组件数量达成小巧紧凑的实作，主要运用于大众市场消费性产品，例如 5V 和 12V 分布式电源总线供应器、电视机和显示器、白色家电和小型家电、FPGA、DSP 和 ASIC 电源、家庭音响、网络系统、游戏机、消费电子产品和通用负载点。
本文引用地址：http://www.eepw.com.cn/article/202305/446457.htm
这两款降压转换器均具有宽输入电压范围：AP62500 涵盖 4.5V 至 18V，AP62800 涵盖 4.5V 至 17V (均适用于 5V 和 12V 轨的产品应用)，两者输出电压皆可调低至 0.6V。可选择三种不同的切换频率 (400kHz、800kHz 和 1.2MHz)，让工程师能够以提高转换效率为优先考虑，或专注于打造小巧外形。此外，这些装置具有三种操作模式可供选择；脉冲频率调变 (PFM) 可提高轻负载效率，脉冲宽度调变 (PWM) 可降低输出电压涟波，超声波 (USM) 可避免可闻频率范围，同时确保切换频率维持在 20kHz 以上。
此产品由于相关的导通电阻 (RDS(ON)) 数值维持较低：高侧 MOSFET (AP62500 为 47mΩ；AP62800 为 22mΩ) 和低侧 MOSFET (AP62500 为 18mΩ；AP62800 为 10mΩ)，有助于提高降压转换效率。在 PFM 模式下 (典型值为 195μA) 还达成了超低静态电流 (IQ)，进一步提高轻负载效率。
这些降压转换器的设计大幅减少了电磁干扰 (EMI) 问题。特殊的匣极驱动器设计可减缓切换节点振铃(ringing)，不需延长 MOSFET 导通/关断时间，以免影响高频切换功能。恒定导通时间 (COT) 控制可达成快速瞬时反应和低输出电压涟波，并有助于让回路更稳定。另一个重要特色就是可调整的软启动时间，用于防止涌浪电流造成损坏的风险。

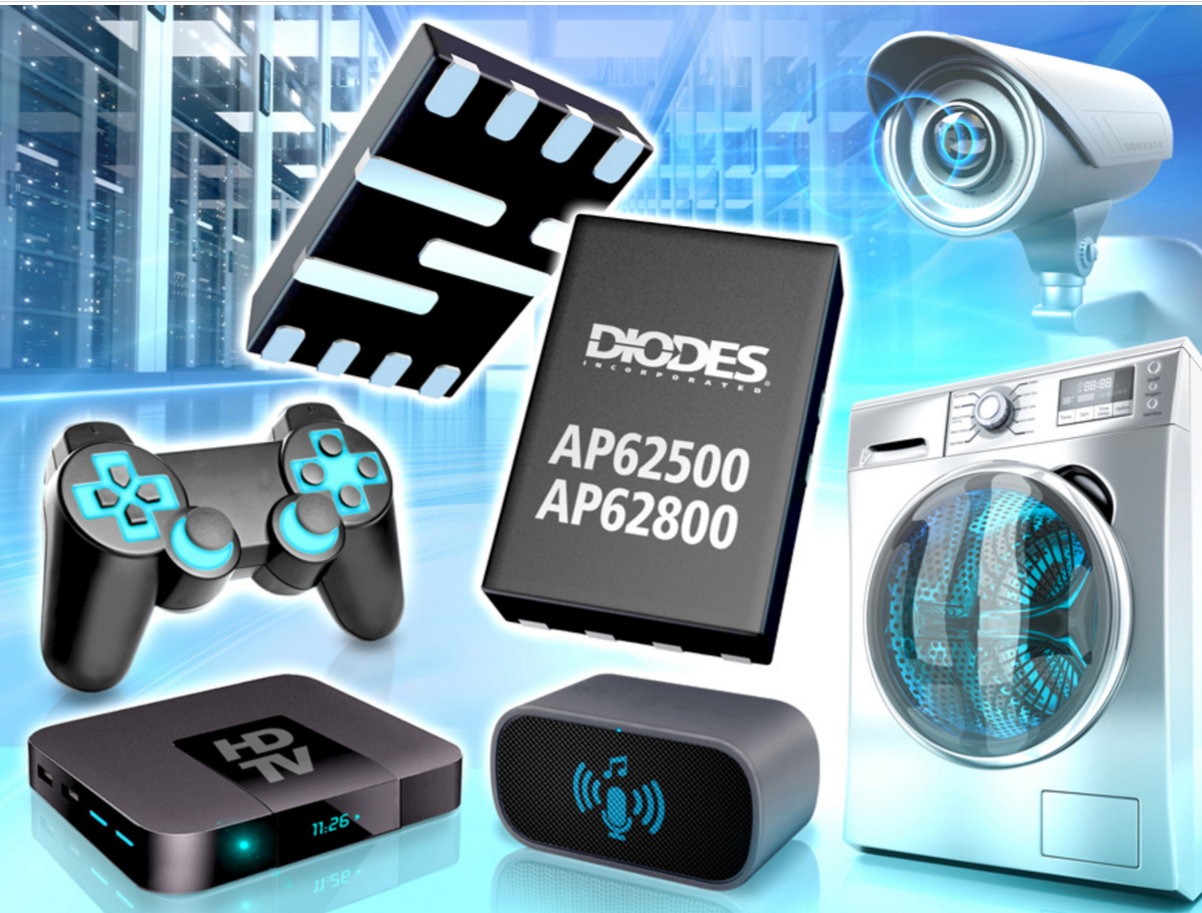

AP62500 和 AP62800 均采用 12 接脚 V-QFN2030 封装。
