Vishay推出首款采用Power DFN系列DFN3820A封装的200 V FRED Pt Ultrafast整流器
日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出四款新系列200 V FRED Pt 超快恢复整流器---1 A VS-1EAH02xM3、2 A VS-2EAH02xM3、3 A VS-3EAH02xM3和5 A VS-5EAH02xM3，这些器件采用薄型易于吸附焊锡的侧边焊盘DFN3820A封装。这四款新器件为商业、工业和车载应用提供节省空间的高效解决方案，每种产品都有Vishay汽车级AEC-Q101认证版本。

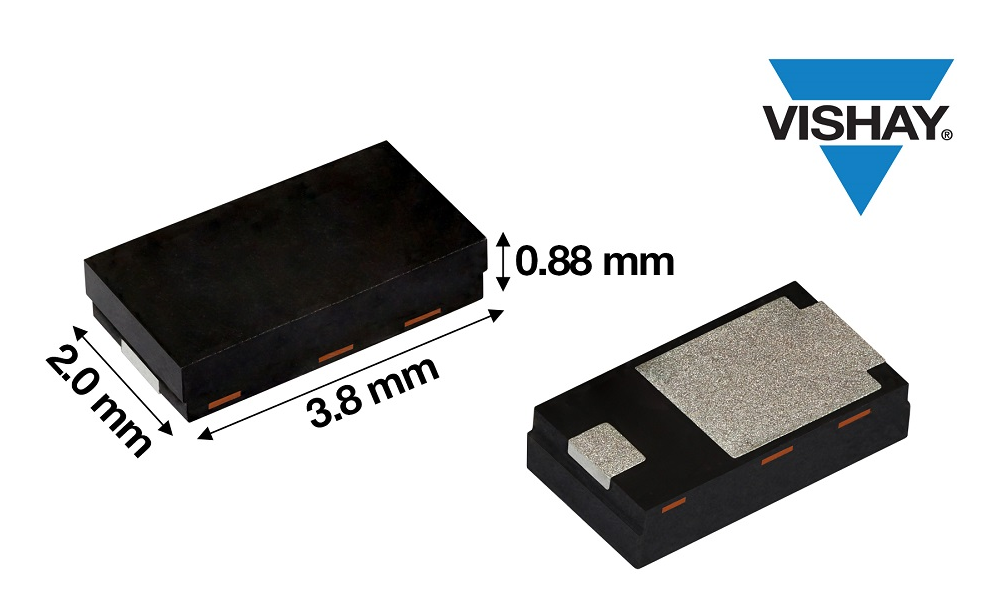

日前发布的Vishay Semiconductors 整流器首度采用Vishay新型Power DFN系列DFN3820A封装，占位面积3.8 mm x 2.0 mm，典型厚度仅为0.88 mm，可以更加有效地利用PCB空间。同时，器件经过优化的铜材设计和先进的芯片贴装技术可实现优异热性能，并可在更高额定电流下运行。
VS-1EAH02xM3、VS-2EAH02xM3、VS-3EAH02xM3和VS-5EAH02xM3高度比相同占位的 SMP（DO-220AA）封装器件低12 %，而额定电流增加一倍。此外，整流器额定电流等于或大于体积较大的传统 SMB（DO-214AA）和 SMC（DO-214AB）封装，以及eSMP? 系列SlimSMA（DO-221AC）、SlimSMAW（DO-221AD）和 SMPC（TO-2778A）封装器件。
器件适用于高频逆变器、DC/DC转换器、续流二极管、钳位和缓冲电路、极性保护和LED背光。典型车载应用包括电动车（EV）和混合动力汽车（HEC）双电压喷射驱动器、压电驱动器、发动机控制单元（ECU）；高级驾驶辅助系统（ADAS）、激光雷达、摄像头、防抱死刹车系统（ABS）；以及48 V电源系统、充电器、电池管理系统（BMS）。此外，整流器可提高工业自动化设备和工具、消费电子和电器、通信和医疗设备的性能。
VS-1EAH02xM3、VS-2EAH02xM3、VS-3EAH02xM3和VS-5EAH02xM3反向漏电流小于1 μA，工作温度-55 °C至+175 °C，同时正向压降低至0.71 V，有助于降低功耗，提高效率。易于吸附焊锡的侧边焊盘DFN3820A封装方便焊点自动光学检查（AOI），不必进行X光检查。整流器非常适合自动拾放贴片加工，潮湿灵敏度等级（MSL）达到J-STD-020标准1级，LF最大峰值为260 °C。器件符合RoHS标准，无卤素，亚光镀锡引脚满足JESD 201标准2级锡须测试要求。
器件规格表：
产品编号 | IF(AV) (A) | VR (V) | IFSM (A) | IF下VF和TJ | TJ 最大值 (°C) | 封装 | Vishay 汽车级 | ||
VF (V) | IF (A) | TJ (°C) | |||||||
VS-1EAH02-M3 | 1 | 200 | 32 | 0.72 | 1 | 150 | 175 | DFN3820A | No |
VS-1EAH02HM3 | 1 | 200 | 32 | 0.72 | 1 | 150 | 175 | DFN3820A | Yes |
VS-2EAH02-M3 | 2 | 200 | 54 | 0.71 | 2 | 150 | 175 | DFN3820A | No |
VS-2EAH02HM3 | 2 | 200 | 54 | 0.71 | 2 | 150 | 175 | DFN3820A | Yes |
VS-3EAH02-M3 | 3 | 200 | 61 | 0.73 | 3 | 150 | 175 | DFN3820A | No |
VS-3EAH02HM3 | 3 | 200 | 61 | 0.73 | 3 | 150 | 175 | DFN3820A | Yes |
VS-5EAH02-M3 | 5 | 200 | 102 | 0.72 | 5 | 150 | 175 | DFN3820A | No |
VS-5EAH02HM3 | 5 | 200 | 102 | 0.72 | 5 | 150 | 175 | DFN3820A | Yes |
新型DFN3820A封装FRED Pt超快恢复整流器现以出样并可量产，供货周期为12周。
VISHAY简介
Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一，这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户，Vishay承载着科技基因——The DNA of tech.?。Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富1,000 强企业”。有关Vishay的详细信息，敬请浏览网站 www.vishay.com。
The DNA of tech.? 是Vishay Inter technology的商标。
