如何推算超声波风速风向仪换能器实际接收信号强度
力语超声耕耘超声波风速风向仪换能器十几年，每款超声波风速风向仪换能器都有一个指标“灵敏度”。换能器装在风速风向仪上，两个换能器之间的距离从8cm到24cm不等，在设计电路之前，很多开发者都想知道在设定的发射电压下，在无风条件下，接收换能器能够接收到多强的信号。

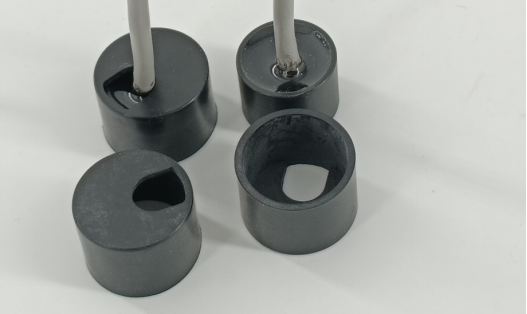

下面以DYA-200-01A-K-ZXL换能器为例子，跟大家讲一下，如何计算？
DYA-200-01A-K-ZXL的灵敏度是这样的，带着超声波风速风向仪换能器，从换能器两根线上测量到的驱动电压是200Vpp，对着距离0.3m的反射板，自己发射自己接收，不经过电路处理的回波幅度是10mV。

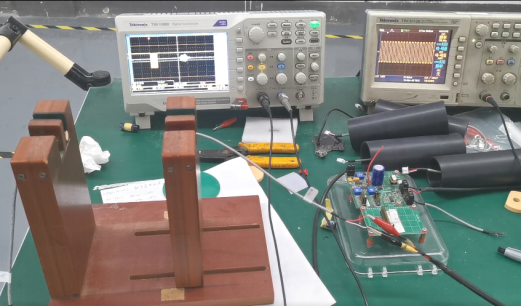

下图是测试的工作台。
带载驱动电压-VPP | 发射方式 | 对着发射板的距离-cm | 接收到没有经过电路的信号幅值 |
200 | 自发自收 | 30 | 10mV |
200 | 1发1收 | 30 | 40mV |
200 | 1发1收 | 15 | 160mV |
200 | 1发1收 | 7.5 | 640mV |
从上面的数据，可以看出来。
同样是30厘米的距离，1个探头自发自收是10mV。如果是对射，同样30厘米的距离，接收到的信号强4倍。
如果是对射，距离从30厘米缩短到15厘米，距离缩短了一半，信号强度增加了4倍。
也就是，如果是对射，两个探头之间的距离每缩小一倍，信号就变大4倍。反之，两个探头之间的距离每扩大一倍，信号就会缩小4倍。
