SCT2632——65V输出3A非同步整流DCDC转换器

yyqqisi 20230728

  • MOSFET
  • 降压转换器
  • DCDC转换器

SCT2632是一款3A降压转换器，具有宽输入电压，从4.2V到60V，集成了220mΩ高压侧MOSFET。SCT2632采用峰值电流模式控制，支持脉冲跳过调制（PSM），以帮助转换器在轻负载或待机状态下实现高效率条件。SCT2632具有可编程开关频率，从100kHz到1.2MHz，带有外部电阻器，它提供了优化效率或外部组件大小的灵活性。该转换器支持100kHz至1.2MHz的外部时钟同步。允许从高输入电压到低输出电压的功率转换，高压侧接通时间至少为100nsMOSFET,装置提供可编程软启动时间，防止输出电压斜坡启动时的涌入电流。具有外部环路补偿功能，以提供优化环路稳定性或环路的灵活性回应。提供循环限流、热关机保护、输出过压保护和输入欠压保护,提供8-pin ESOP-8封装。

芯片特征：：

•宽输入范围：4.2V-60V

•高达3A的连续输出电流

•0.8V±1%反馈参考电压

•集成220mΩ高压侧MOSFET

•低静态电流为185uA

•轻负载下的脉冲跳过模式（PSM）

•最小接通时间100ns•可编程软启动时间

•简易内部补偿

•可调频率100KHz至1.2MHz

•外部时钟同步

•可编程输入电压欠压锁定保护（UVLO）阈值和滞后的精确启用阈值

•低压差模式操作

•可衍生逆变电压调节器

•过压和过热保护

•提供ESOP-8封装

应用：

•12-V、24-V、48-V工业和电信电源系统

•工业自动化和电机控制

•车辆配件

可替代TI的LMR16030\LMR14030

查看全文

点赞

yyqqisi

芯洲科技；芯力特；芯昇电子；杭州瑞盟；昆泰芯微等IC代理商

作者最近更新

  • KTM5900_24bit 绝对角度磁性编码器 集成高精度 TMR 传感器与一键非线性自校准 集成双 16bit 2M SAR ADC
    yyqqisi
    01-22 13:36
  • KTH7812 一款高精度绝对角度霍尔传感器芯片
    yyqqisi
    2024-11-21
  • 国产4 通道模拟复合视频解码芯片MIPI CSI 接口，XS9922B
    yyqqisi
    2023-07-28

期刊订阅

相关推荐

  • 产能吃紧导致晶圆代工交期延长至半年以上

    2020-09-22

  • MOSFET厂商因晶圆产能吃紧发布涨价通知

    2020-09-23

  • Vishay推出新款200V N沟道MOSFET的RDS(ON)导通电阻

    2020-09-24

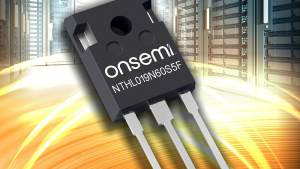

  • 安森美发布高性能、低损耗的SUPERFET V MOSFET系列，应用于服务器和电信
