SJEX-P05KPA压差声光报警器作用简介
安装压差报警装置的作用：
除尘箱压差报警装置是用来监测除尘箱内进风口和出风口产生的压差值。能有效的避免除尘箱内的布袋堵塞，如果压差值过高一定要及时清理除尘内的布袋火灾及的发生。
以布袋除尘器为例：
当布袋除尘器的压差越大就证明阻力越大，阻力越大风机的出力就得变大，能耗就得增加，长时间高风量输出会导致风机故障。但关键的是压差越大，证明除尘器有滤袋糊袋，小范围糊袋还强点，如果大范围糊袋，引风机又在那高峰值输出，长时间下去容易将除尘器吸瘪，而且也会严重影响锅炉的负荷。建议尽查压差变大原因，避免机组MFT。应检查布袋除尘器的清灰系 统是不是有问题，布袋是不是糊袋。
压差报警装置使用说明书：
压差报警仪采用进口感压芯片，配合的电路处理和温度补偿技术，能测量气体压差大小。具有灵敏度高过载能力强干扰能力强、长 期稳定可 靠等优点。
1.接线说明：
压差报警仪内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

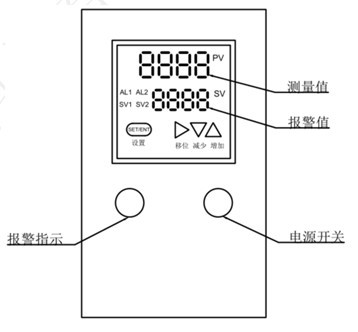

2.面板说明：
如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警仪报警。压差报警仪有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。
压差报警仪上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警仪报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。
3.安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警仪配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。
4.安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免进入接压口。
压差报警装置技术规格：
·测量介质：干燥，洁净无腐蚀性气体
·压力形式：表压，压差
·采用进口差压芯体，精度高稳定性好，具有零点，满量程补偿，温度补偿。
·量程：0-5000pa
·输入电压： 220VAC (24VDC需定制)
·精度： ±0.5% FS/1.0% (标准型), ±0.25% FS型);
·长期稳定性能： 0.1%FS/年
·输出信号： 1路开关量 (标配1路声光报警仪+1路电源指示灯/开关)可加选4-20mA. 或RS485通讯接口。
·LED双行4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减。
·手动按键压差零点校准
·过载能力： 200%FS·ABS工业塑料外壳， IP65防护等级
·补偿温度：-10-70℃ 环境温度：常温(-10-70℃)
·外形尺寸： 150*200*100·重量： 850g
压差报警装置的安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警仪配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。
压差报警装置安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口垂直于地面安装，避免进入接压口。
