怎么设计一种基于OpenVINO与PaddleOCR的结构化输出抄表器？

感知论坛 20230813

01 背景介绍

“表”是生活中的随处可见的一种设备。常见的“表”包括了家用电表，水表等设备；除此之外，还有工频场强计等“表”。受制于由于受到区域因素以及技术因素的制约，并非每种“表”都能够进行数据的自动采集，从而只能通过人工手动抄表。

这种数据采集工作一方面较为费事和枯燥，另一方面，长时间工作带来的会导致工作人员疲劳，从而产生抄录错误。通过人工智能技术构造自动化的抄表流程能够极大的克服上述问题，提高工作效率。

相关工作

迄今为止，已经有许多关于电表读数的优秀项目出现，这些项目大都依赖于对特定场景的模型训练（包括微调）。例如：

【PaddlePaddle+OpenVINO】电表检测识别模型的部署

OpenVINO meter reader

但对于抄表工作的业务场景而言，具有以下特点：

无法准备大量的彻底贴合业务场景的数据集

待抄录的“表”中的内容是文字，而非进度条或仪表盘

基于开放数据训练得到的OCR模型能够识别到“表”中的内容

因而，对于一些较为规整的“表”，我们完全可以基于开源OCR模型进行零微调的抄表工作。

技术方案

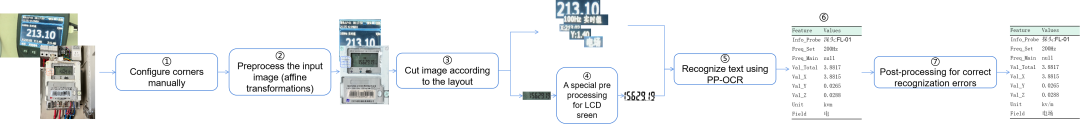

本项目提供了有一种无需额外训练的抄表器，只需要人为指定一些和布局有关的配置信息，即可实现表中数据的记录。总体流程如下：

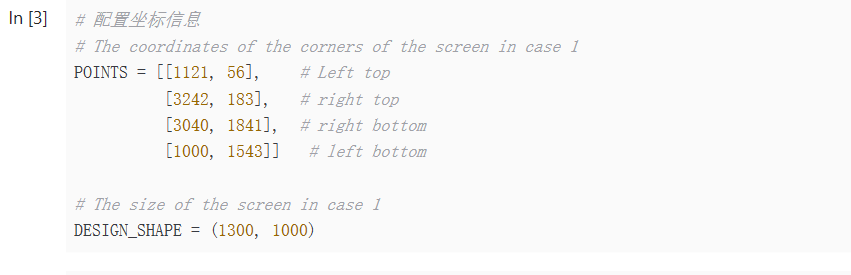

配置图片中屏幕区域的坐标值。（这些坐标值也可以通过cv2的拐点检测或深度学习进行获取）

对图片进行预处理（仿射变换）

配置待识别的元素对应的坐标，并裁剪对应的区域

如有需要，可以对裁剪下来的区域进行预处理

基于OpenVINO进行文字识别

结构化输出信息

如有需要，对输出结果进行进一步精炼

背景介绍

图片预处理

基于OpenVINO加载PaddleOCR识别模型进行预测

结构化输出与后处理

02 图片预处理

由于本项目是一个零微调的项目，因此，为了保证识别模型的有效性，需要人工对齐输入信息。

修正倾斜的图片，将图片中的屏幕区域修正到指定的大小

根据从说明书等地方获取到的设备信息，设定待识别的区域在屏幕上的布局

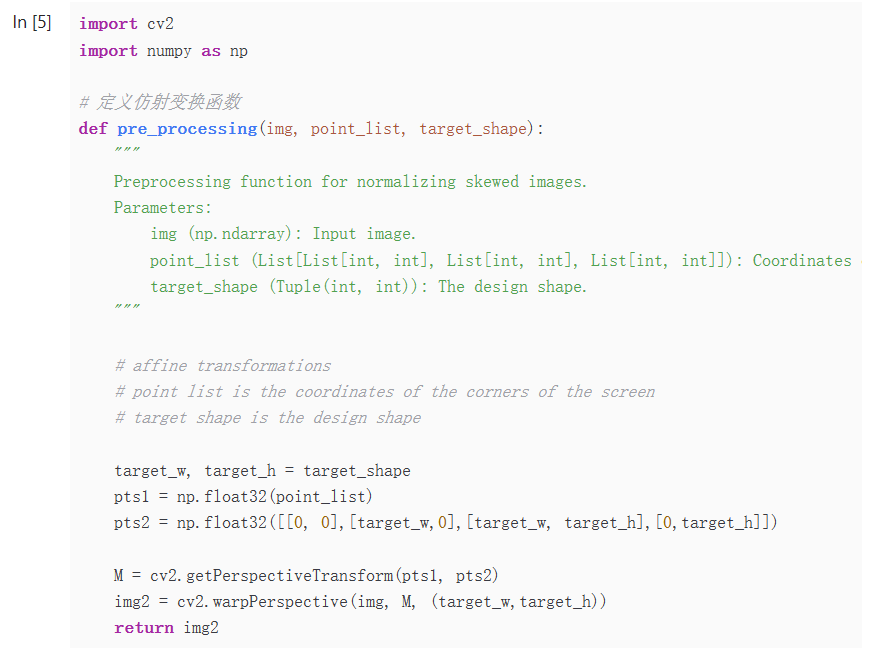

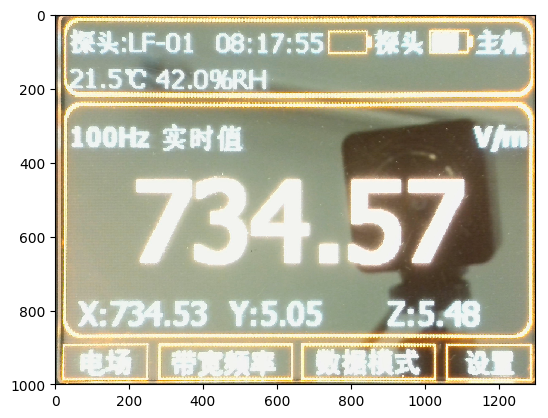

修正图片

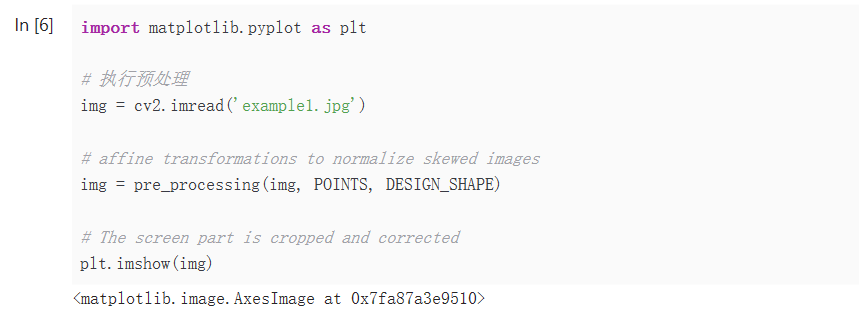

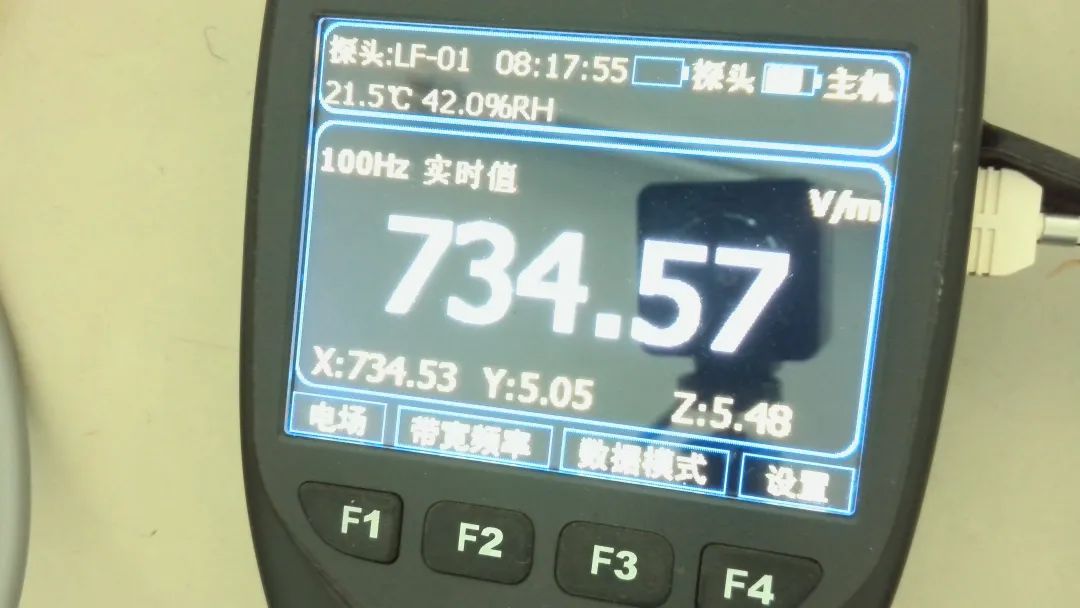

以下列图片为例，本节展示如何将图片从倾斜的状态，修正为正面观众的状态。

03 基于OpenVINO加载PaddleOCR识别模型进行预测

文字识别模型（PaddleOCR）

PaddleOCR 是PaddlePaddle的文字识别套件。迄今为止，PaddleOCR已经提供了许多复用性强的预训练模型。在本项目中使用的预训练模型是Chinese and English ultra-lightweight PP-OCR model (9.4M)。更多的信息请参考PaddleOCR Github或PaddleOCR Gitee。

一个标准的OCR流程包括了文字检测和文字识别，对于本项目来说，文字检测工作已经通过人工配置的方式解决了，因此，只需要进行文字识别即可。

OpenVINO简介

OpenVINO作为Intel原生的深度学习推理框架，可以最大化的提升人工智能神经网络在Intel平台上的执行性能，实现一次编写，任意部署的开发体验。OpenVINO在2022.1版本后，就可以直接支持飞桨模型，大大提升了模型在Intel异构硬件上的推理性能与部署便捷性，带来更高的生产效率，更广阔的兼容性以及推理性能的优化。

获取模型

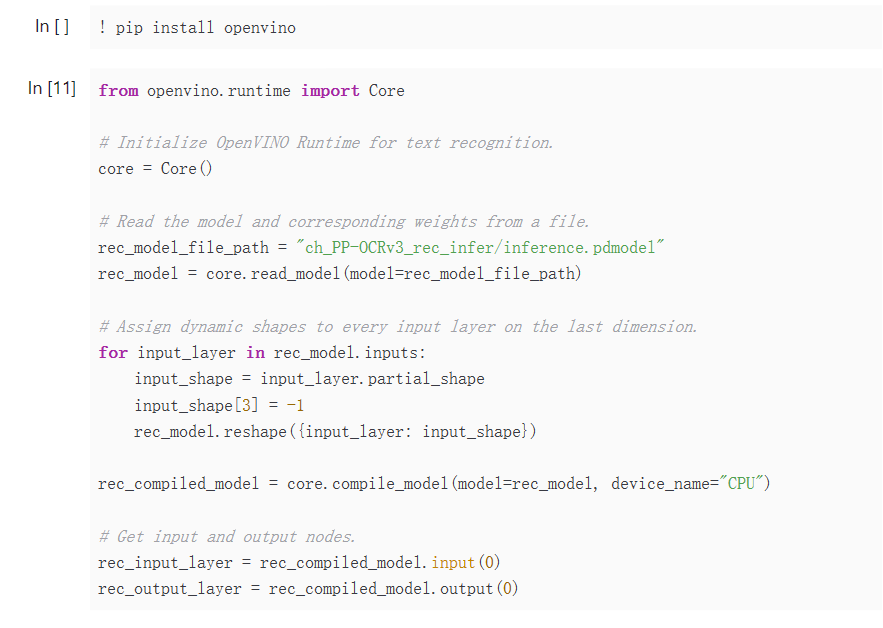

基于OpenVINO加载PaddleOCR

使用OpenVINO加载Paddle模型无需经过任何转换，只需要:

创建环境

读取模型

生成推理接口

文字识别

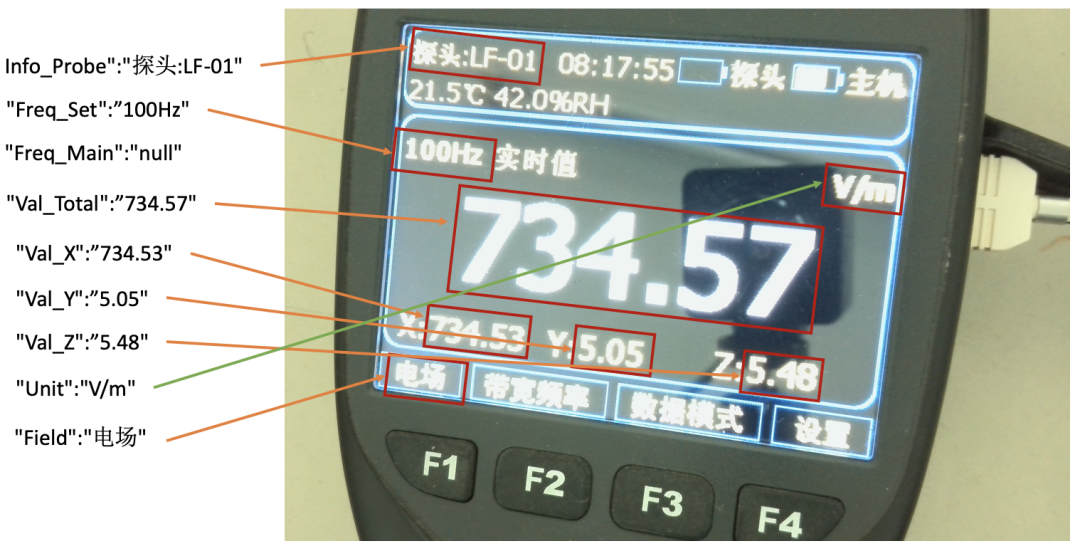

依旧对于上述示例图片，希望结构化输出以下内容：[{"Info_Probe":""}, {"Freq_Set":""}, {"Freq_Main":""}, {"Val_Total":""},{"Val_X":""}, {"Val_Y":""}, {"Val_Z":""}, {"Unit":""}, {"Field":""}]。输出示例如下图所示：

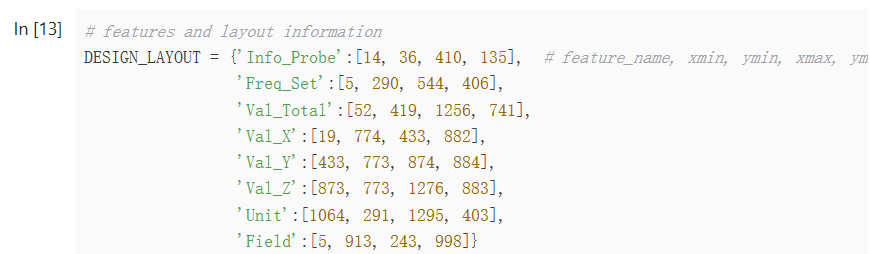

配置布局

首先，需要基于仿射变换的结果，配置各个元素在图片上的布局。这个配置对于同一批表来说是固定的。

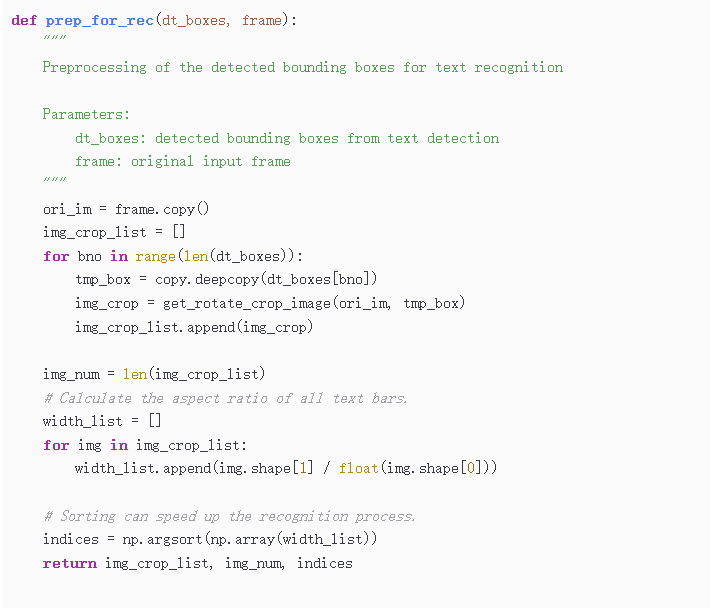

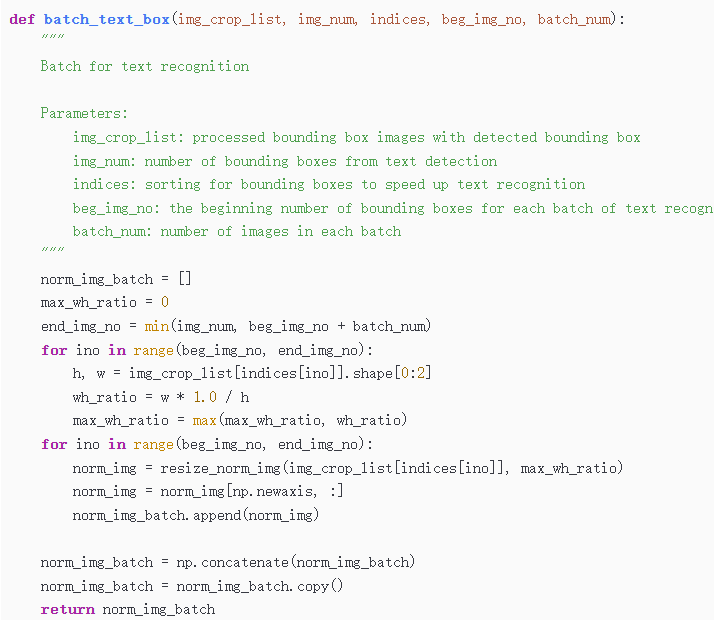

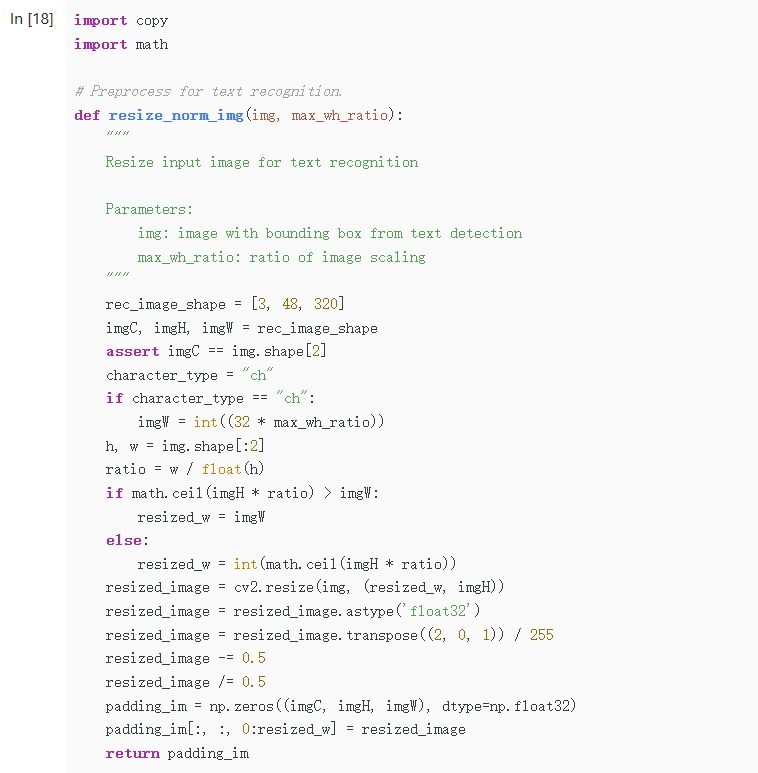

文字识别的预处理函数

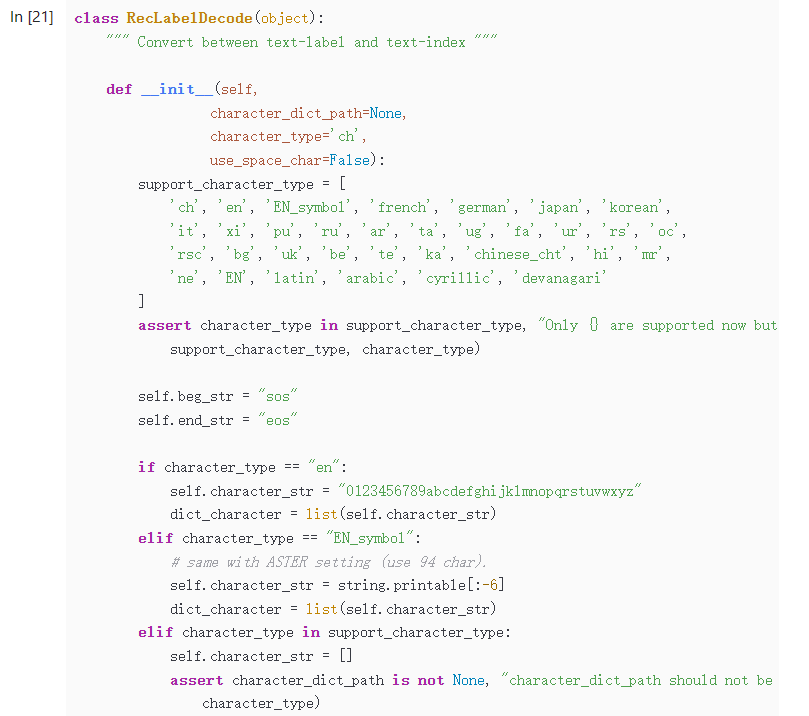

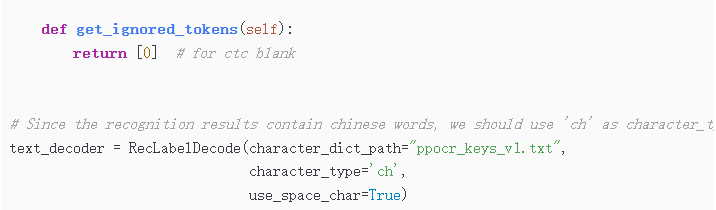

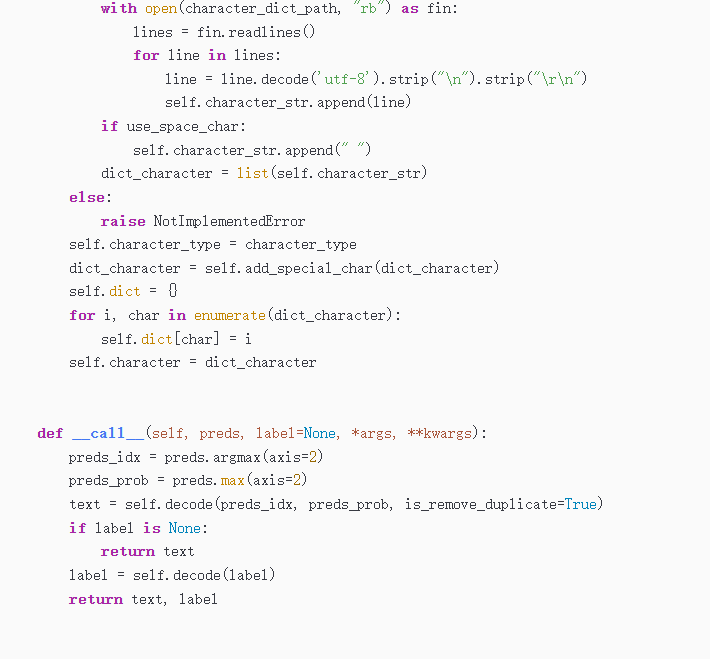

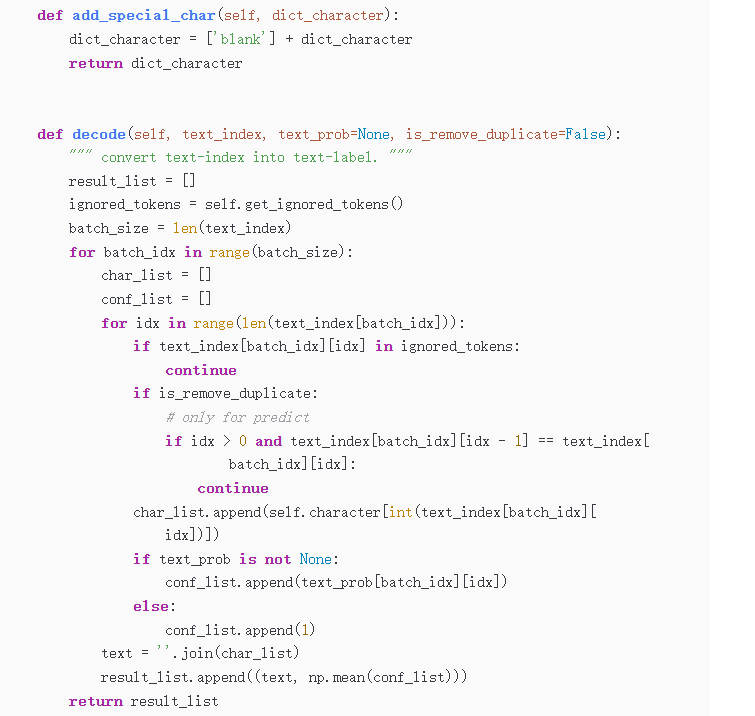

文字识别的后处理函数

用于将文字识别的结果进行解码，转化为汉字

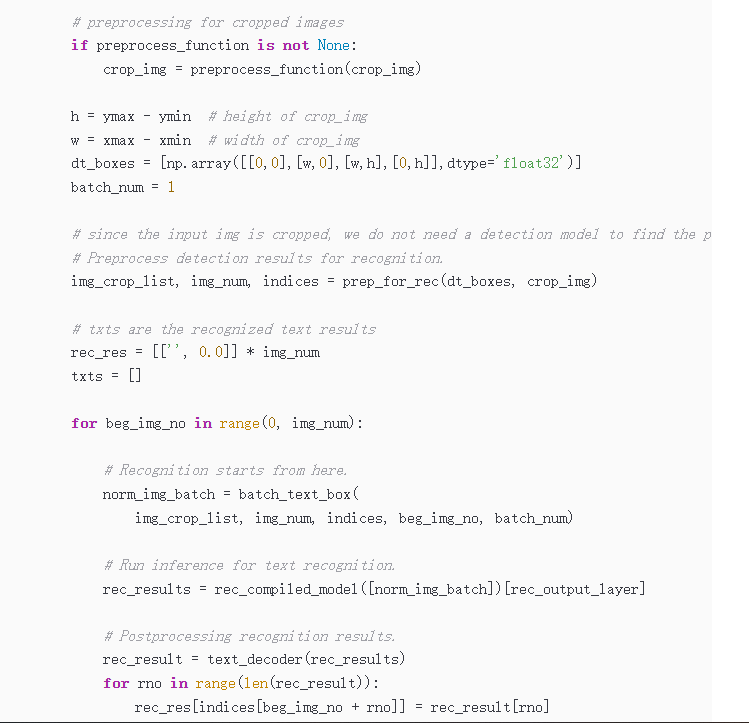

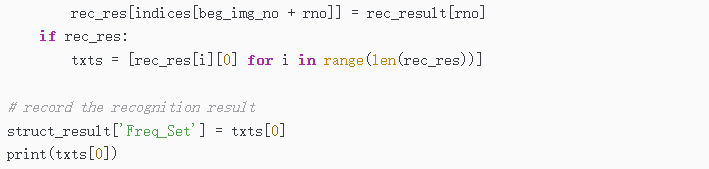

基于OpenVINO进行文字识别

下面以Freq_Set为例，进行文字识别

100H2实时值

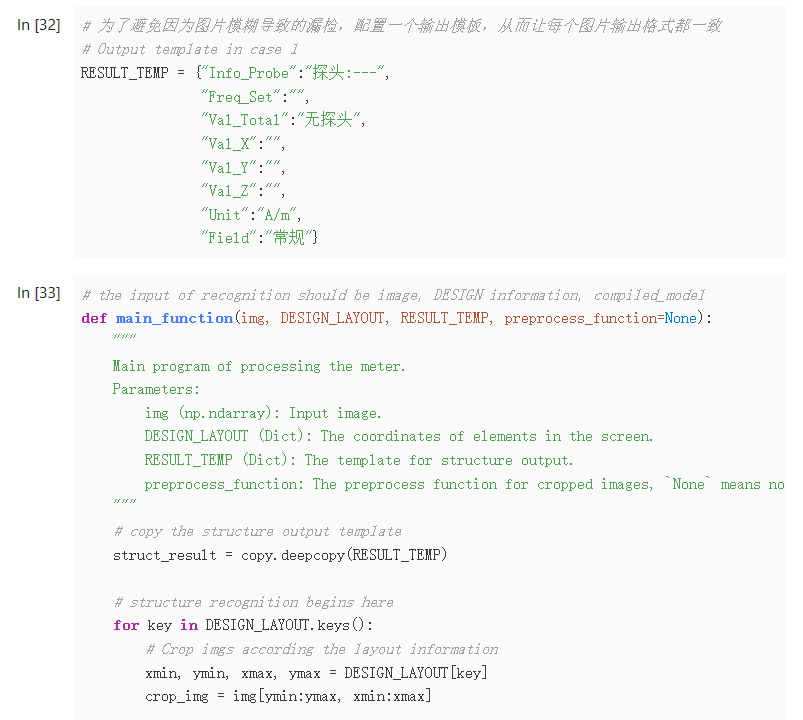

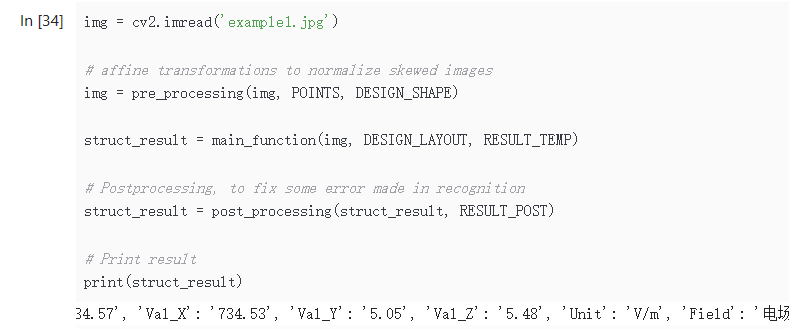

结构化输出与后处理

上面的逻辑已经完成了使用OpenVINO加载PaddleOCR并进行预测，但实际上由于整个模型没有进行微调，所以对于当前的业务场景来说可能不够完美，这个时候可以通过一些简单的逻辑进行处理，比如，对于示例图片中，H2必然是不存在的，这个地方可以直接通过replace替换为HZ。

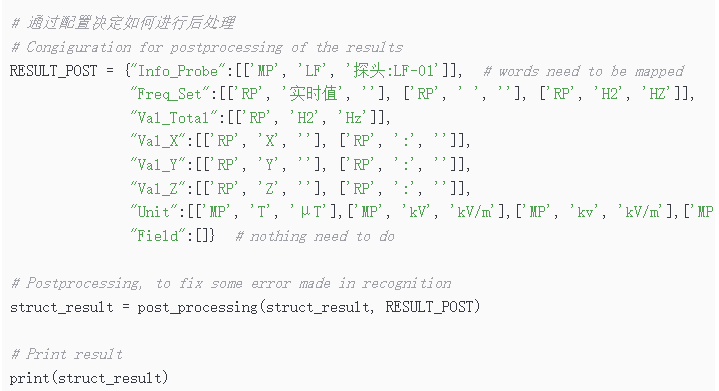

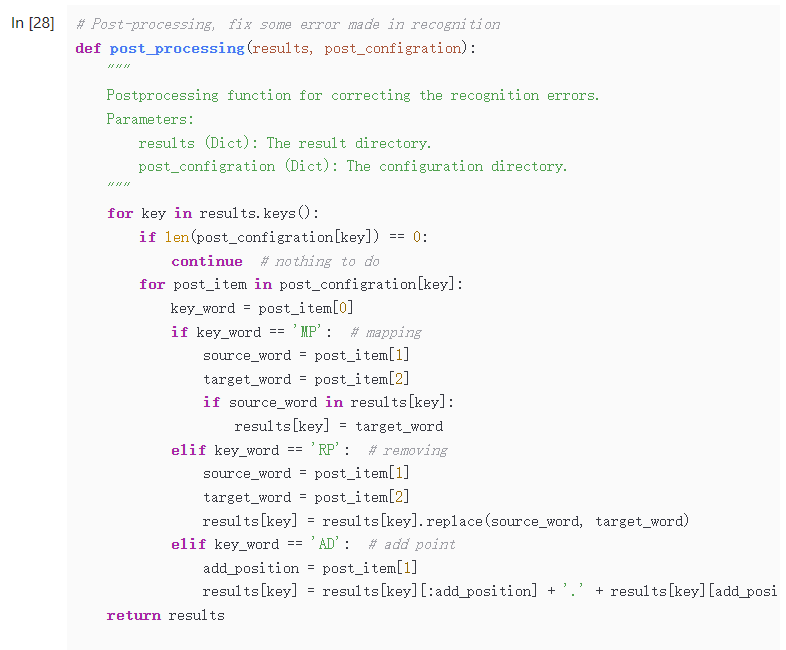

简单来说，对于示例图片的这种表，可以定义如下后处理函数：
