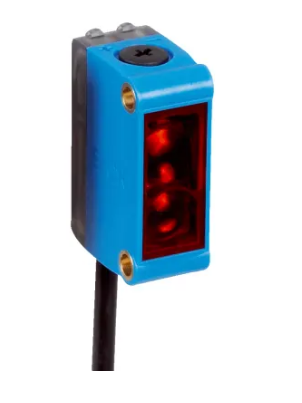

在电气接线或者维修工作中会经常接触到一种元器件——传感器。传感器的作用各不相同，种类繁多，不管是磁性开关、光电开关、压力传感器等。但都会分为两大类：PNP型和NPN型。它们该如何识别和接线呢？
PNP和NPN型一般指的是三线制的传感器来说的，（注意：“P”是代表正极，“N”代表负极。）特性是输出状态不同，按照输出信号来判定，即高电平和低电平。PNP输出高电平（1），NPN输出低电平（0）。
PNP型和NPN型传感器一般有三条线，即电源正极线（24V），电源负极线（0V)，OUT信号输出线。
一、PNP型传感器
PNP型传感器指当有信号触发时，信号输出OUT端和电源从V+相连接导通，相当于输出高电平。如下图1-1所示，

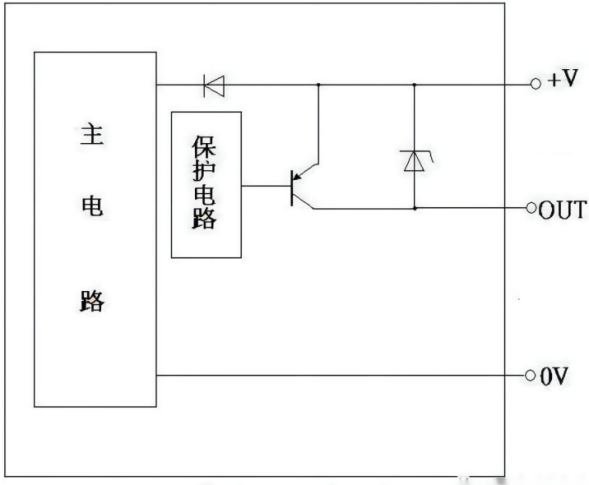

图1-1 PNP型传感器内部输出电路
因此当有负载时，一般为P LC。输出为高电平24V正极，通过负载后和0V负极形成回路导通.

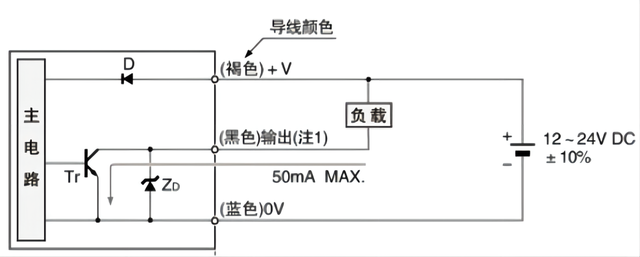

图1-2传感器外部输出电路
那么在实际感应器接线时，一般有三线制、四线制。三线制接线如下图1-3所示，

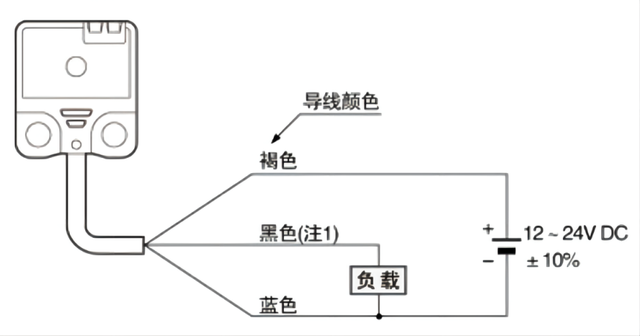

图1-3三线制接线示意图
四线制传感器接线只是多了一根输出线，区分了常开和常闭之分，一般情况黑色输出线为常开，白色输出线为常闭接法。

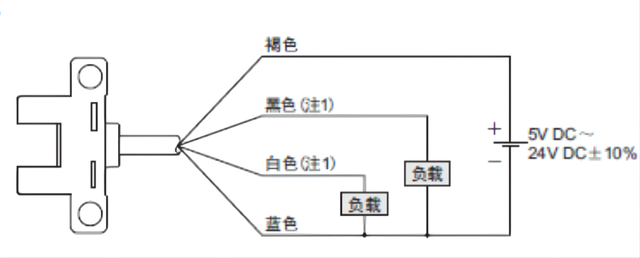

图1-4四线制接线示意图
二、NPN型传感器
NPN型传感器指当有信号触发时，信号输出OUT端和电源负极0V相连接导通，相当于输出低电平。如下图2-1所示，

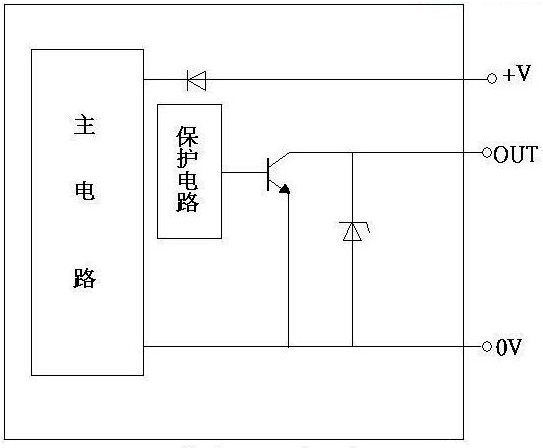

图2-1 NPN型传感器内部输出电路
同理和PLC接线图如下2-2所示，

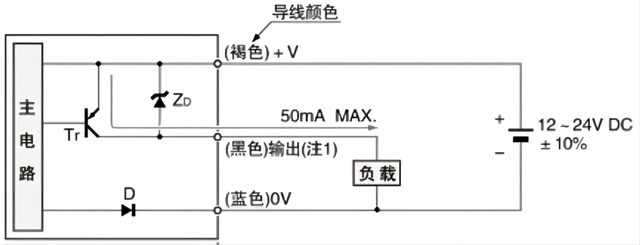

图2-2 NPN传感器外部输出电路

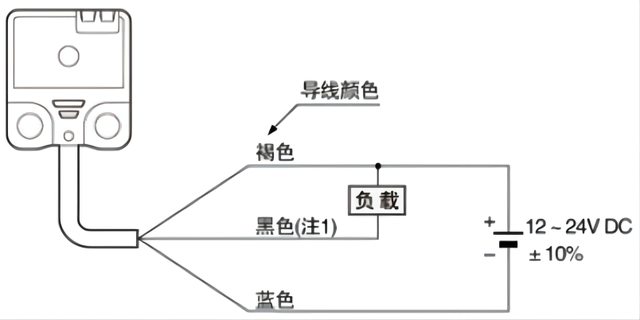

三线制NPN型传感器的接线如下图2-3所示，
图2-3 三线制NPN型传感器的接线
四线制NPN型传感器的接线如下图2-4所示，

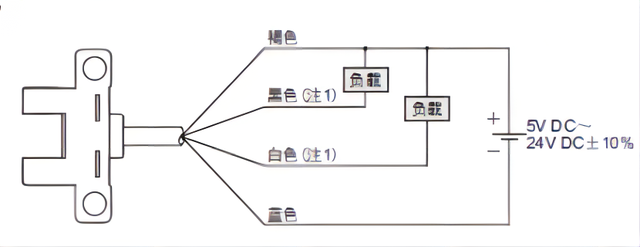

图2-4 四线制NPN型传感器的接线
三、两线制和三线制传感器的区别
1.工作方式不同：两线制传感器相当于开关，没有NPN和PNP之分，三线制相当于有NPN和PNP。
2.接线方式不同：两线制传感器为两根线，一根接正极，一根接输出信号。三线制传感器两根接电源线（一般是棕正蓝负），另外一根接输出信号（黑色线常开或者白色线常闭）
注意：两线制传感器比三线制压降大得多，因此使用是要注意负载的最小电压是多少，两线制必须要经过负载才能使用，比如PLC的IO模块，继电器线圈等。不然直接接24V电源两端就会烧掉。
