1.概述
AMC16-DETT 基站直流电能计量模块主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而设计的。仪表可对六个回路的直流电能进行计量，并可为配套的霍尔传感器提供工作电流，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。该模块可分别计量三家运营商的直流用电量，为基站节能改善提供详细的数据依据，为直流配电设备提供分项计量解决方案。

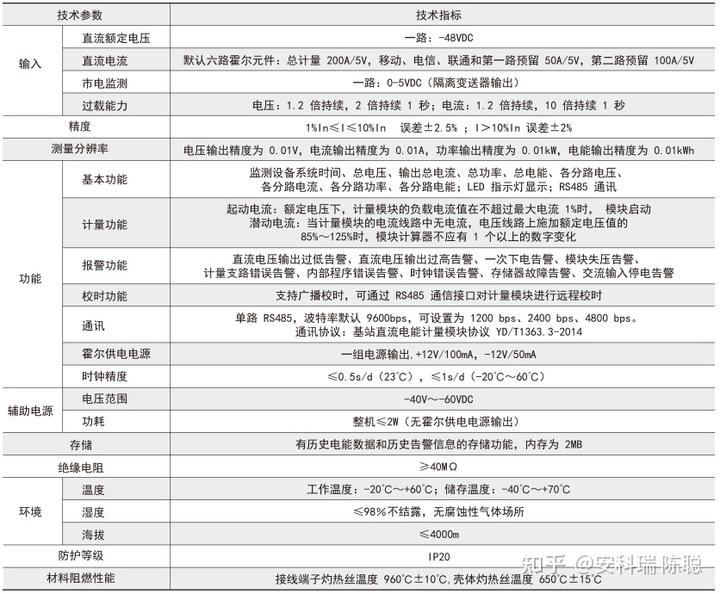

2.参数

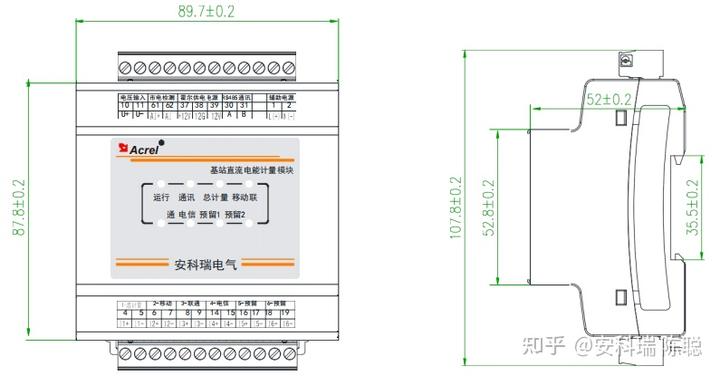

3.外形结构
4.LED 指示说明
共有 8 个 LED 指示灯用于计量模块工作状态指示；
“运行"状态（绿色）：计量模块处于正常运行时，运行指示灯闪烁。
“通讯"状态（红色）：计量模块 485 通讯正常时，通讯指示灯闪烁。
“总计量"、“移动"、“联通"、“电信"、“预留 1"、“预留 2"状态（红色）：总回路及各支路电能计量监测时，相应指示灯闪烁。
5. 接线注意事项
1)输入的电压不得高于产品额定输入电压的 120%；
2)辅助电源端子与电压输入端子可并联接线，共用一组保险丝；推荐 1A 保险丝；
3)为保证准确度要求，传感器与计量模块的接线长度不宜大于 3m；
4)通讯连接建议使用屏蔽线，每芯截面不小于 0.5mm2，屏蔽层接大地，布线时应使通讯线远离强电电缆或
其他强电场环境；
5)必须注意霍尔传感器开口锁紧螺丝须打紧，以确保传感器闭环回路紧闭性。
