Virtuoso Layout Editor为版图编辑界面。他的界面介绍包括：
1、窗口标题栏
2、状态栏
3、菜单栏（菜单栏的展开Tool、Design、Windows、Create、Edit、Verify、Connectivity、Option、命令表达）
4、工具栏
5、设计区域
6、光标和指针
7、鼠标状态栏
8、提示栏
9、层选择窗口
具体的，首先是Virtuoso Layout Editor界面的调出。

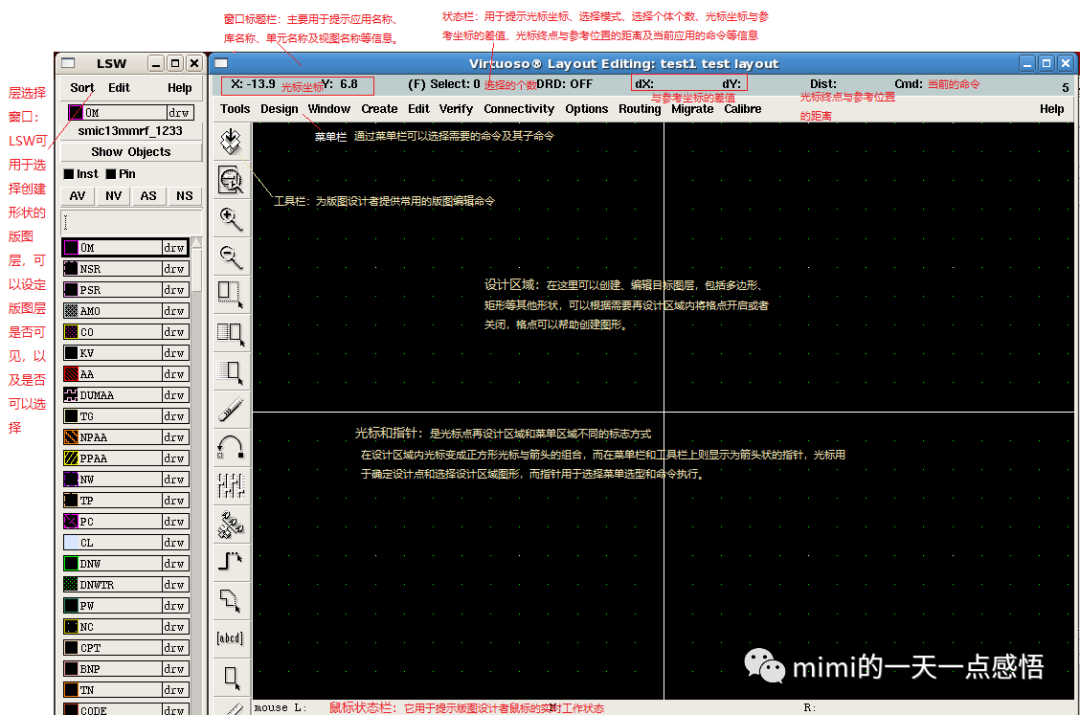

界面如下：
接下来就是对他们的一一介绍啦~~

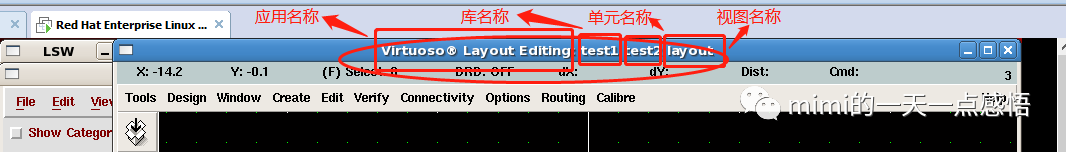

1、窗口标题栏
位于Virtuoso版图编辑器的顶端，它主要用于显示应用名称、库名称、单元名称及视图名称。

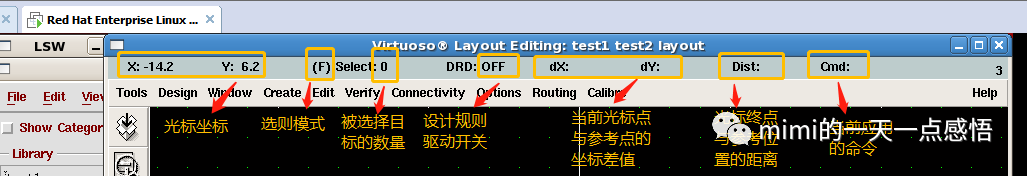

2、状态栏
状态栏也在Virtuoso版图编辑器的顶端，但在窗口标题栏之下。
3、菜单栏：
菜单栏在Virtuoso版图编辑器的上端。在状态栏之下，主要包括如下：
每个主菜单包括若干子菜单，通过菜单栏可以选择需要的命令及其子命令，灰色的命令是不可用的：

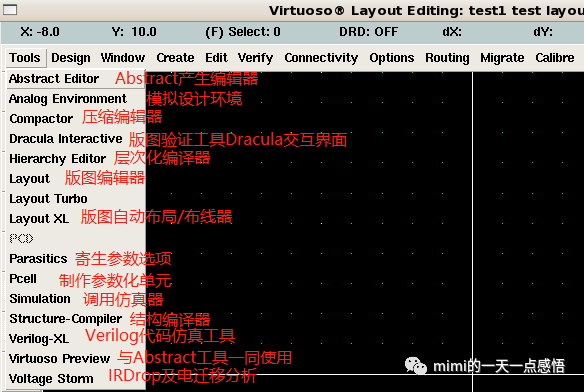

a、工具菜单栏Tool
主要完成内嵌工具的调用及转换

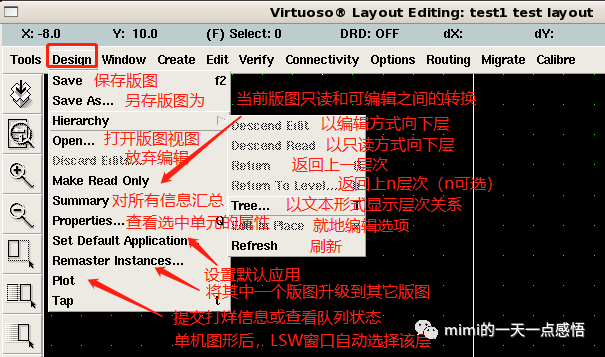

b、Design设计菜单：
主要完成当前单元视图的命令管理操作

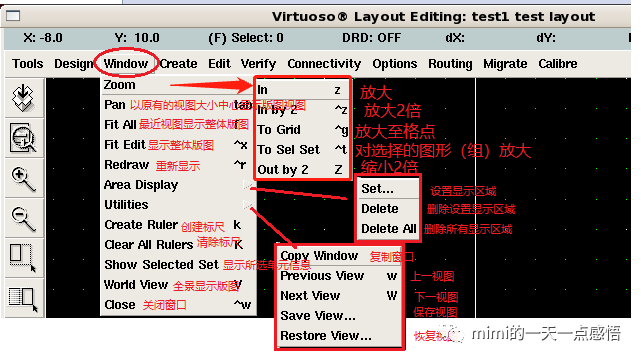

c、窗口（Windows）：
主要完成当前单元视图的管理及单元显示方式。

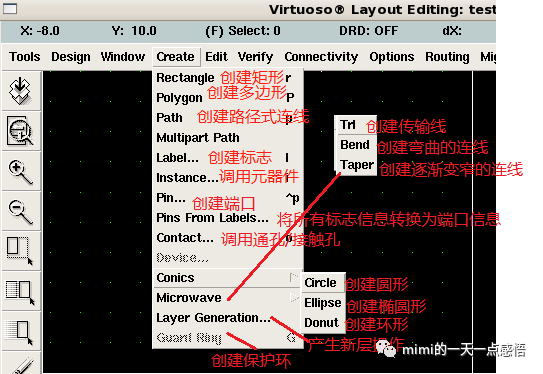

d、创建（Create）菜单：
主要完成在当前设计单元视图中插入新单元（此菜单需要单元视图处于可编辑模式）。

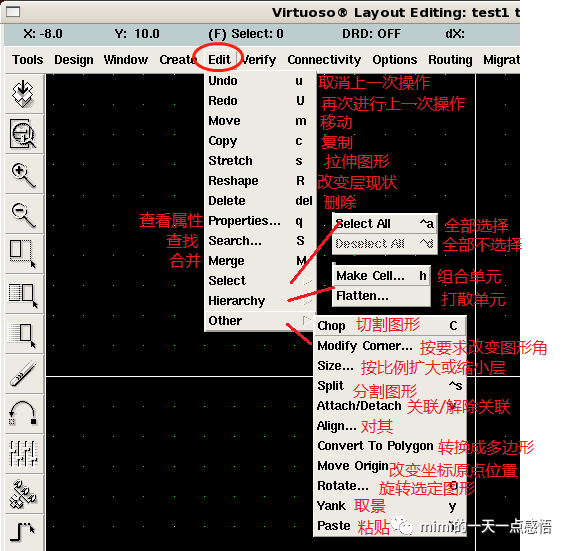

e、编辑（Edit）菜单：
主要完成当前设计单元视图中单元的改变和删除（此菜单需要单元视图处于可编辑模式）。

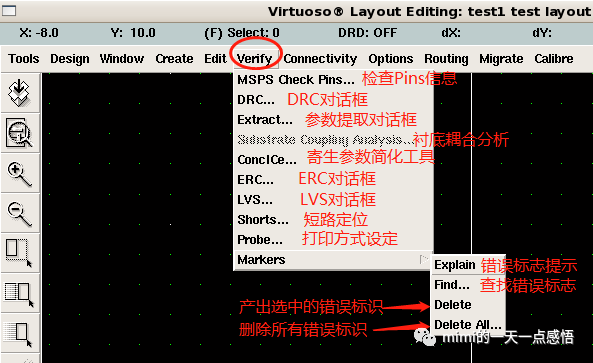

f、Verify验证菜单：
主要用于检查版图设计的准确性（此菜单的DRC菜单功能需要单元视图处于可编辑模式）

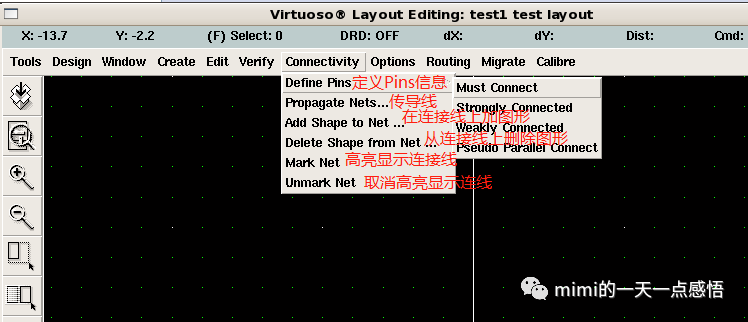

g、Connectivity连接菜单：
主要用于准备版图的自动布线并显示连接错误信息。

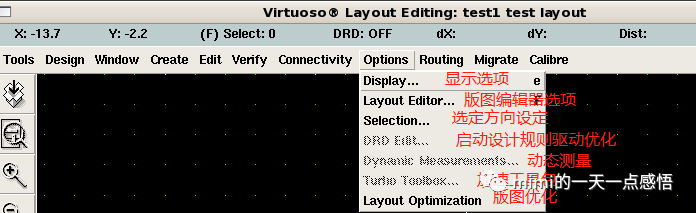

h、Options选项菜单：
主要用于控制所在窗口的行为

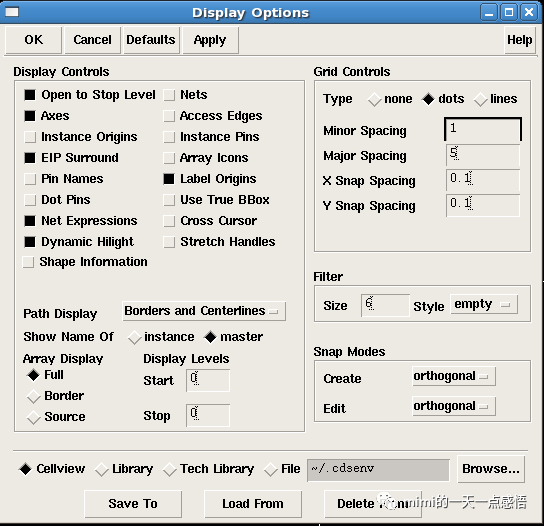

在Options选项菜单下的“Display Option”对话框，用户可以根据需要对版图显示进行定制，并且可以将定制信息存储在单元、库文件、工艺文件，或者指定文件等任一场合下。

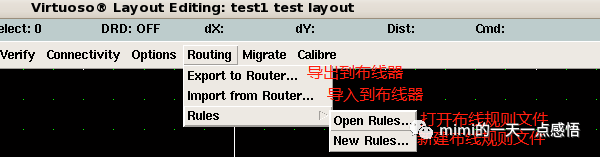

**i、布线（Routing）菜单 **
主要用于与自动布线器的交互
j、命令表单的使用 ：
当使用一个命令时命令表单就会出现，利用命令表单可以改变默认的命令设置。通常情况下，可以在执行菜单命令或使用快捷键后，再按功能键“F3”，就会出现相应命令的表单。

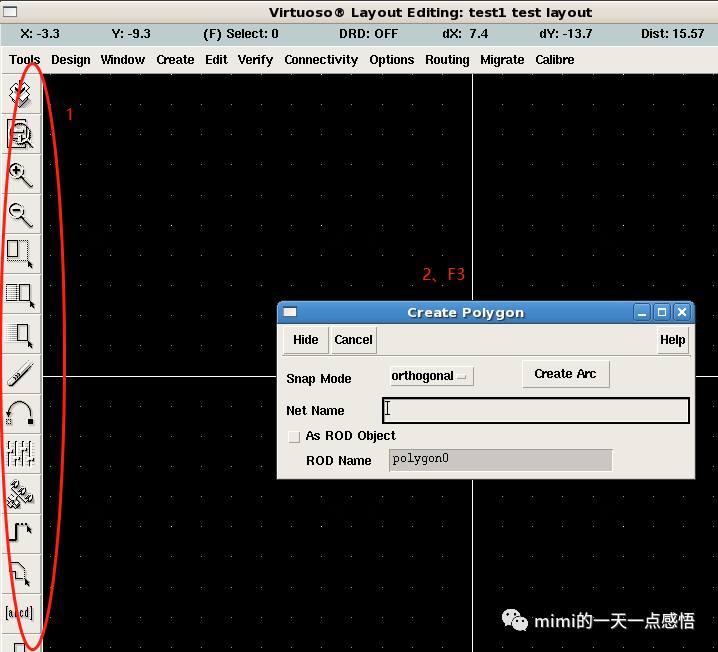

如下图：执行创建多边形命令或按快捷键“shift+p”后，按“F3”键后显示命令表单，默认情况下Snap Mode为“orthogonal”，如果需要，可以将snap mode修改为“diagonal”（45°角布线）等设置。

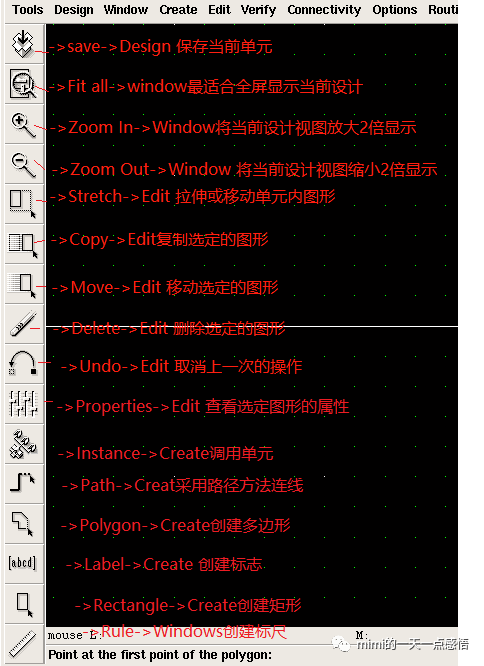

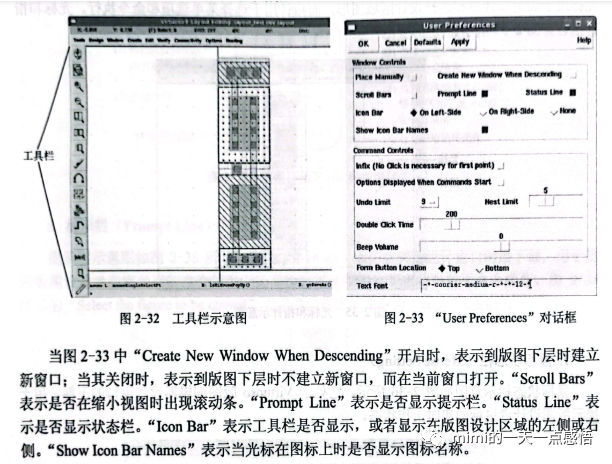

4、工具栏
工具栏位于Virtuoso版图编辑器设计窗口的左侧，旨在为版图设计者提供常用的版图编辑命令，在当前单元视图处于可读模式时，可编辑菜单被阴影覆盖，不可使用。
工具栏中的内容及位置可以根据需要进行修改和编辑，更改内容包括工具栏出现的位置（左侧或右侧）工具栏是否显示；工具栏中图标的名称是否显示等。可以提供点击相应菜单对工具进行管理，在Virtuoso主窗口中执行菜单命令“CIW”--“User Preferences”
（这个没有找到，后期再找吧）

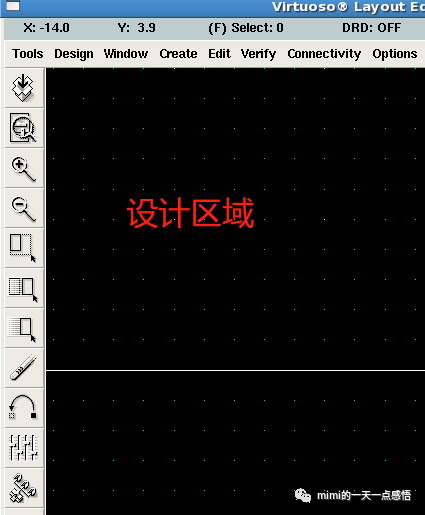

5、设计区域（Design Area）
设计区域位于Virtuoso版图编辑器设计窗口的中央。如图所示，在设计区域内可以创建、编辑目标图层，包括多边形、矩形等其他形状。可以根据需要在设计区域内将格点开启或关闭，格点可以帮助创建图形。
6、光标和指针
光标和指针是光标点在设计区域和菜单区域不同的标志方式。在设计区域内光标变成正方形光标与箭头的组合，而在菜单栏和工具栏则显示为箭头状的指针，光标用于确定设计点和选择设计区域图形，而指针用于选择菜单选项和命令执行。
7、鼠标状态栏
鼠标状态栏示意图如图2-36所示。它处于Virtuoso版图编辑器设计窗口的下部，用于提示版图设计者鼠标的实时工作状态。

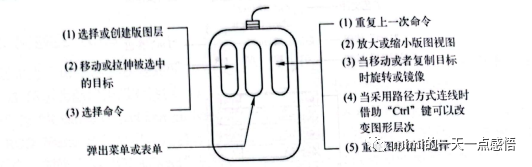

图所示为版图单元下的鼠标按键信息，其中鼠标左键的功能为选择或创建版图层，移动或拉伸被选中的目标，选中命令：鼠标中键用于弹出菜单或表单；鼠标右键的功能包括重复上一次命令，放大或缩小视图，当移动或复制目标时旋转或镜像，当采用路径方式连线时借助“Ctrl”键可以改变图形层次、重叠图形循环选择等。
8、提示栏
提示栏示意图如同所示。它处于Virtuoso版图编辑器设计窗口的最下部，用于提示版图设计者当前使用的命令信息，如果没有任何信息，则表面当前无命令操作。
9、层选择窗口（Layer Selectiion Window，LSW）
层选择窗口（LSW）是Virtuoso版图编辑辅助工具，通常在Cadence环境下初次打开版图视图（View）或新建版图视图后，会与版图（Layout）视图一同显示。

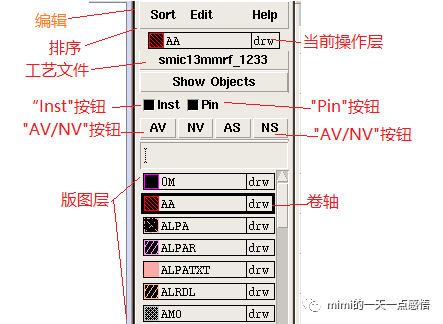

LSW可用于选择创建形状的版图层，可以设定版图层是否可见，以及是否可以选择，通常情况下，LSW的默认位置出现在屏幕的上端偏左。而默认的选择层为显示的第一层，图2-39中所示的当前操作层为AA。
LSW视图包括如下信息：排序（Sort）、编辑（Edit）和帮助（Help）菜单，当前选择的版图层，工艺文件信息，器件按钮，端口按钮，全部显示，全不显示，部分可选择，全部不可选择，以及可用版图层。

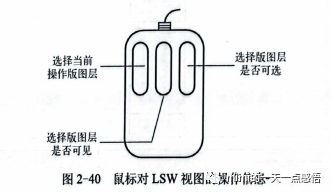

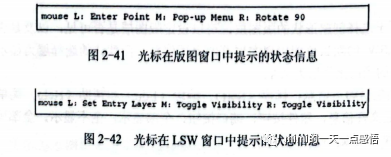

鼠标对LSW视图的操作信息。当光标移到LSW窗口中时，版图提示栏显示的信息会有所不同。
鼠标键的当前状态出现在版图视图的底端，当单击鼠标的左键、中键或右键时，鼠标的当前状态信息会进行操作提示，对于某些命令需要借助“Control”或“Shift”键时，会出现新的鼠标状态信息。当开始进行命令操作时，鼠标状态栏信息会发生改变，如使用复制（Copy）命令时，鼠标状态如图所示。当将光标移至LSW窗口时，鼠标的状态会发生变化。
