Cadence Virtuoso版图设计工具之Virtuoso CIW界面介绍
大怪科学
Cadence Virtuoso定制设计平台的一套全面的集成电流（IC）设计系统，能够在多个工艺节点上加速定制IC的精确芯片设计，其定制设计平台为模拟、射频及混合信号IC提供了极其方便、快捷而精确的设计方式。
Cadence Virtuoso模拟电路设计平台是一个全定制设计平台，它是业界标准的任务环境，用于仿真和分析全定制、模拟电路和射频集成电路设计，其内部集成的版图编辑器（Layout Editor)是业界标准的基本全定制物理版图设计工具，可以完成层次化、自顶而下的定制版图设计。
Virtuoso CIW界面介绍

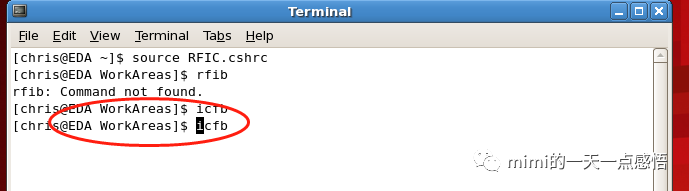

1、Virtuoso的启动，在linux 的terminal中输入icfb命令启动软件
对，启动软件用icfb命令，这里我承认，我是按照知乎中的chris的安装方法安装的，下载的也是他的软件。

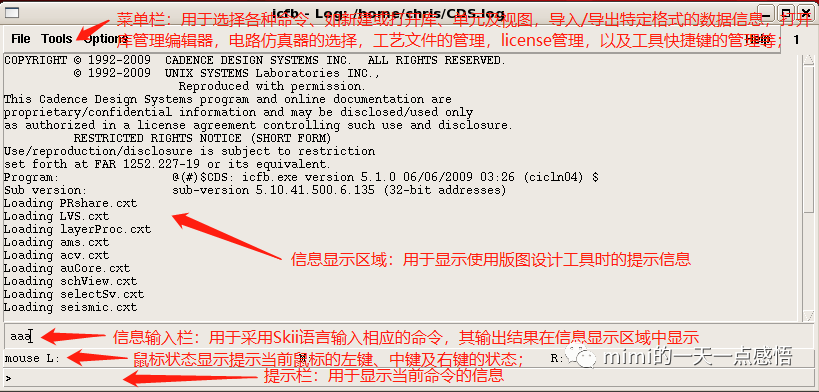

接下来就出现了主界面CIW（Command Interpreter Window），CIW全程是命令解释窗口。

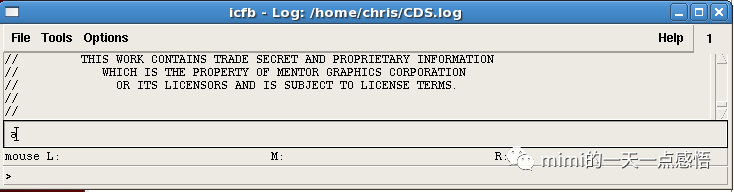

在此窗口中可以采用图形界面或Cadence软件的SKill语言完成各种操作任务。下面是各个部分的功能描述。

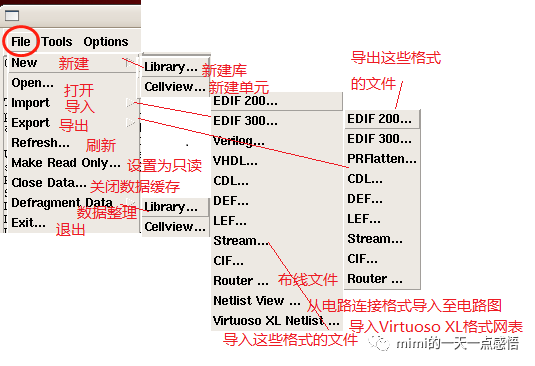

File菜单用于完成文件库的建立、打开，以及文件格式的转换，介绍如下：

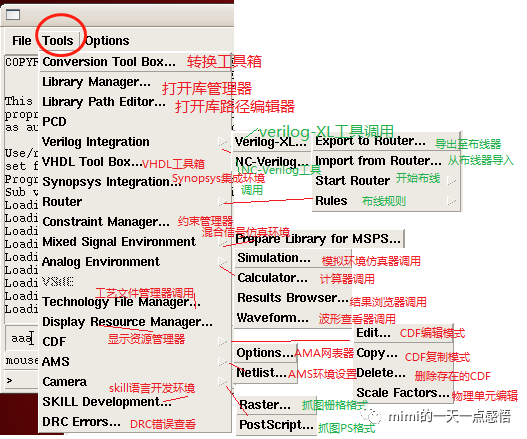

Tools菜单用于完成各种内嵌工具的调用，介绍如下：

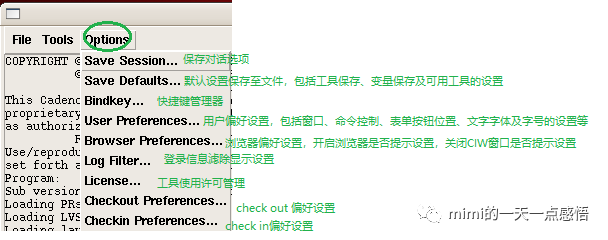

Options用于完成各种内嵌工具的调用。

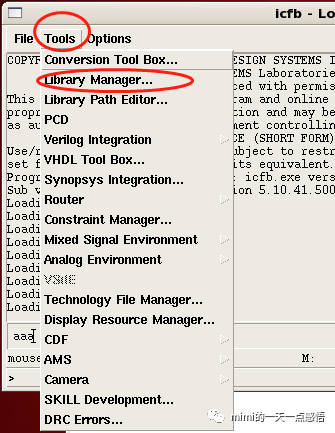

在这些工具中，比较重要的就是：
