5228B大功率高辉调光芯片+5864辅助模块供电=高性价比磁吸灯应用方案

IC小宇宙 20230920

整机方案是双路5228B+5864+1117+调光模块构成。5288B调光精度高，满足用户对亮度的需求变化，用户可以随意使用APP调节PWM来控制亮度及色温。且支持外部PWM/模拟信号进行调光，全程无频闪，调光过程亮度变化柔滑顺畅。5864的稳定辅助供电给模块提供保障，高性能的动态响应可让模块在不同模式下都能保持稳定状态。我们可以提供整套解决方案以及FAE技术支持，能够大大降低成本，提高整体效率，增加产品在客户端的竞争力。

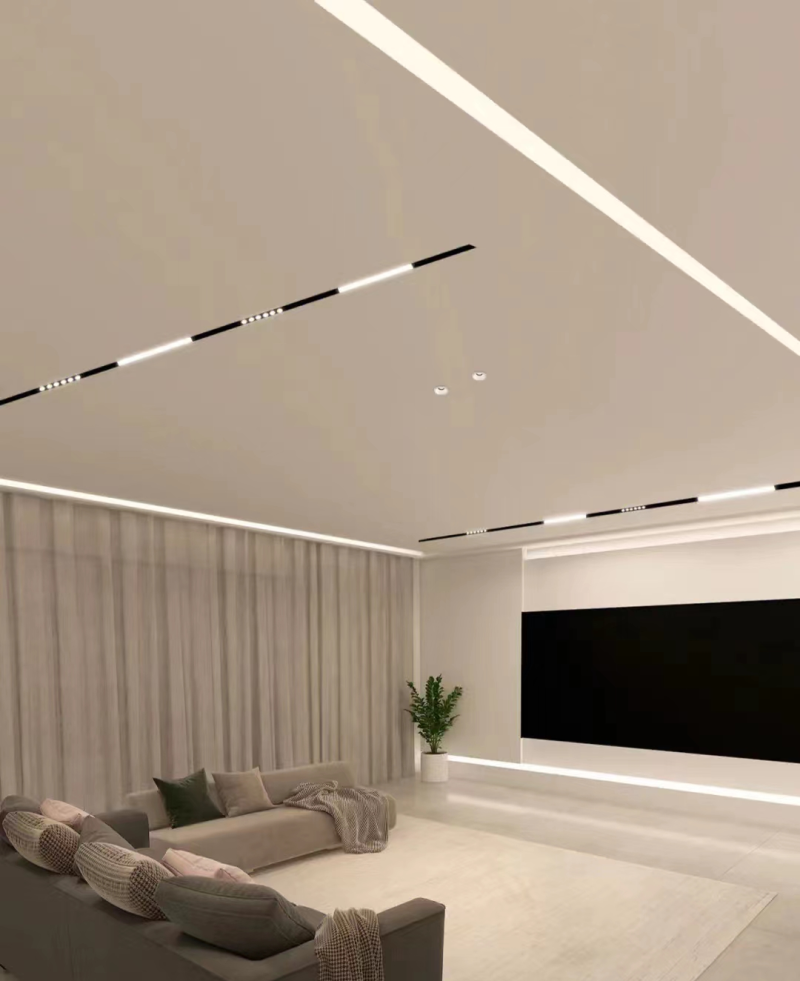

火遍三界的「磁吸灯」，从国外顶尖的空间设计，到中产家庭最爱的照明方式，再到抖音快手上的魔性视频，磁吸灯简直是实力种草机。

但是市面上磁吸灯上的磁铁通常使用磁性较强的磁铁，如钕铁硼，其会产生一个比较强的磁场，此时磁铁的磁场与LED的磁场就会相互影响，使得PWM调光调色时LED就可能会出现一些意料之外的现象，如频闪、亮度抖动等情况，严重时还会使LED光源温度异常，影响磁吸灯使用寿命。

传感专家

而我们推出的这款具有高调光性能的降压型恒流驱动芯片「5288B」适用于48V智能磁吸灯调光方案中。5228B支持外部PWM/模拟信号进行调光，全程无频闪，共阳极架构，便于生产组装。

同时「5864」高耐压降压型恒压芯片可作为模块的辅助电源供电搭配使用，5864具有高性能、小体积、低成本等特点，我们可以提供整套解决方案以及FAE技术支持，能够大大降低成本，提高整体效率，增加产品在客户端的竞争力。


一、5228B的特点

◆支持高辉调光，65536：1 调光比——灯光效果更加细腻、逼真

◆宽输入电压：5-100V——可以适应不同的电源输入情况

◆高效率：最高可达 97%——能够最大程度地减少能源浪费

◆输出电流可调范围 60mA~1.2A——可以满足不同设备的需要

◆内驱 100V/2A 的 MOS——有效地降低功耗并提高系统效率

◆内置 5.5V—— 稳压管保护电路不受过电压和过电流的影响

◆最大工作频率为1MHz，恒流精度≤±3%，支持PWM/模拟调光——更加易于使用和集成到各种应用中

◆低亮度——调光无抖动，调光平滑无阶梯感

◆PWM调光频率最高支持25K——无频闪调光


二、5228B的竞争优势

1、5228B可接收PWM/模拟调光信号进行调光，实现无频闪护眼照明。调光过程亮度变化柔滑顺畅，带来舒适的视觉体验。

传感专家


2、共阳输出，成品加工方便：

  • 支持共阳连接，在成品灯板到驱动，可省掉一根输出连接线。
  • 外围元件少，整体成本低。

传感专家


三、5864的特点

◆0.6A 的峰值输出电流

◆0.9Ω 的内部功率 MOSFET

◆可采用大输出电容启动

◆低 ESR 陶瓷电容输出稳定

◆效率高达 90%

◆固定 500kHz 频率

◆热关断

◆逐周期过流保护

◆宽输入电压范围：5.5~60V

◆采用 SOT23-6 封装


四、5864的竞争优势

1、5864的输出纹波小，可以满足各类模块的供电需求。

传感专家


2、5864降压模块将变压器输出的36V-48V直流降压给涂鸦模块供电，涂鸦模块输出调光和调色信号，整体电路简洁，PCB布板布线简单，体积小，从而可以满足磁吸灯内部小空间。


五、高性价比配套方案：磁吸灯恒流智能调光+模块辅助供电应用方案

传感专家


双路5228B+5864+1117+调光模块

输入电压：48VDC

输出功率：Pout：40W MAX

输出参数:20-45V/0.15A

控制模式：PWM/模拟调光

传感专家

高电源转化效率意味着电源产品的节能环保指标更高，同时也会降低用电费用，磁吸灯解决方案效率高达96%，对提高提高电源效率对节能环保具有特别重要的意义。整机测试数据参数如下：

传感专家


1.舒适色调灵活可选

5288B调光精度高，满足用户对亮度的需求变化，用户可以随意使用APP调节PWM来控制亮度及色温。

2.蓝牙WIFI无线控制

5864的稳定辅助供电给模块提供保障，高性能的动态响应可让模块在不同模式下都能保持稳定状态。

3. 多样的模块选择

5864具有低纹波的特点，可以满足不同平台对模块供电的要求，选择更加灵活。
