小功率AC/DC适配器电源芯片JYS6267SG

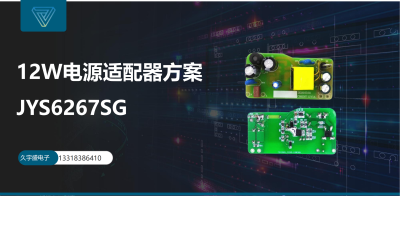

样机方案介绍
样机是一款全电压实现12V1A输出的电源适配器。AC90V满足启动时间的条件下，实现AC264V样机待机功耗仅为74mW；同时效率能够满足最严格的“COC_V5_T2” 能效标准；全电压可实现±5%的CC/CV输出精度。样机具良好的恒流输出效果；同时具有“软启动、OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
一、样机特性
1、整机参数：
2、保护功能测试：
二、样机结构：
1、原理图
2、PCB 布局&布线：
三、性能测评：
1、待机功耗
2、效率测试
3、线性调整率和负载调整率
CR6267SG芯片介绍
CR6267SG是一款高性能原边检测控制的PWM 开关，待机功耗小于75mW。CR6267SG内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度， 内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。
CR6267SG集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。
主要特点
● CR6267SG 内置650V 高压功率MOSFET，反激式原边检测PWM 功率开关；
● SOP8 封装，一侧引脚（5-8）全为内置MOS 漏极，方便散热设计；
● 内置软启动，减小MOSFET 的应力，内置斜坡补偿电路；
● 低功耗以及良好的负载动态特性；
● 具有良好的EMI 特性；
● 具有“软启动、OCP、SCP、OTP、OVP”等多种保护功能；
● 原边反馈，无需光耦和TL431,可调式线损补偿,IC 基准精度±1%；
● 电路结构简单、较少的外围元器件，适用于小功率AC/DC 电源适配器、充电器。
基本应用
● 小功率电源适配器
● 蜂窝电话充电器
● 数码相机充电器
● 电脑和服务器辅助电源
● 替代线性调整器和RCC
引脚分布
典型应用
查看全文
