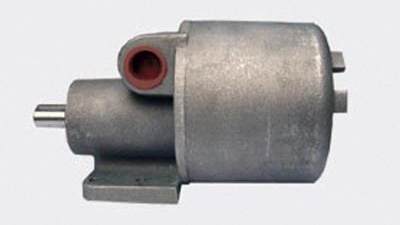

（AD）1999零速开关 产品型号：AD-LS 输入电压： 220VAC 24VDC 额定频率：50/60Hz 接点容量：3A/220VAC 5A/24DC
sensor931310
原理：
零速开关安装在输送设备的从动轮上，用联轴器将从动轮轴与零速开关轴连接起来，随着从动轮一起转动.当输送设备皮带打滑或转轮出现故障时，零速开关则给出一个信号，使工作人员能及时发现故障，能够对输送设备运行进行有效的安全监控，实现PLC自动化控制。
本产品连接电源和控制回路时，可按接线图连接。本产品特点:采用进口微型继电器直接隔离，不会对控制系统产生干扰和影响，安全可靠。线路板焊接两个微型继电器，可根据监控设备的实际转速，分别调整时间常数和脉冲个数，来实现转速设定。当监控设备出现异常时，两组继电器动作并给出信号。
特点：
本产品采用铝合金外壳防护等级为IP-65。体积小，重量轻，坚固耐用，安装方便，可在粉尘大、环境恶劣的场所安全稳定运行。具有防尘、防水、耐高温-45-95℃等特点。
速度可调整，监测范围0-1500rpm，报警具有延时功能。
适用范围：
各种输送机打滑、低速、过负载时监控保护。应用于链条输送机，螺旋输送机，皮带输送机，斗式提升机，旋转供料阀等。
使用方法
1、连接形式：用4条M8螺丝将零速开关固定在一个直角型的连接板上，直角型连接板上的孔，开成长条形的孔，便于左右、前后调整。
2、轴端用连轴器将零速开关与从动轮连接起来。
3、接线方式：零速开关出线8根，其中2根电源线，2根开点，2根闭点，2根共用。
原理：
零速开关安装在输送设备的从动轮上，用联轴器将从动轮轴与零速开关轴连接起来，随着从动轮一起转动.当输送设备皮带打滑或转轮出现故障时，零速开关则给出一个信号，使工作人员能及时发现故障，能够对输送设备运行进行有效的安全监控，实现PLC自动化控制。
本产品连接电源和控制回路时，可按接线图连接。本产品特点:采用进口微型继电器直接隔离，不会对控制系统产生干扰和影响，安全可靠。线路板焊接两个微型继电器，可根据监控设备的实际转速，分别调整时间常数和脉冲个数，来实现转速设定。当监控设备出现异常时，两组继电器动作并给出信号。
特点：
本产品采用铝合金外壳防护等级为IP-65。体积小，重量轻，坚固耐用，安装方便，可在粉尘大、环境恶劣的场所安全稳定运行。具有防尘、防水、耐高温-45-95℃等特点。
速度可调整，监测范围0-1500rpm，报警具有延时功能。
适用范围：
各种输送机打滑、低速、过负载时监控保护。应用于链条输送机，螺旋输送机，皮带输送机，斗式提升机，旋转供料阀等。
使用方法
1、连接形式：用4条M8螺丝将零速开关固定在一个直角型的连接板上，直角型连接板上的孔，开成长条形的孔，便于左右、前后调整。
2、轴端用连轴器将零速开关与从动轮连接起来。
3、接线方式：零速开关出线8根，其中2根电源线，2根开点，2根闭点，2根共用。
零速开关接线图:
