数据采集传输仪的优势和功能介绍

一、概述

T30 数据采集传输仪是安装在污染源排放口的数据采集通信单元，它通过 RS-232、RS-485、4-20mA 电流信号、0-5V 电压信号等采集污染物数据，并通过无线 4G（全网通）、WIFI、以太网等通信方式与远程监控中心进行通信。

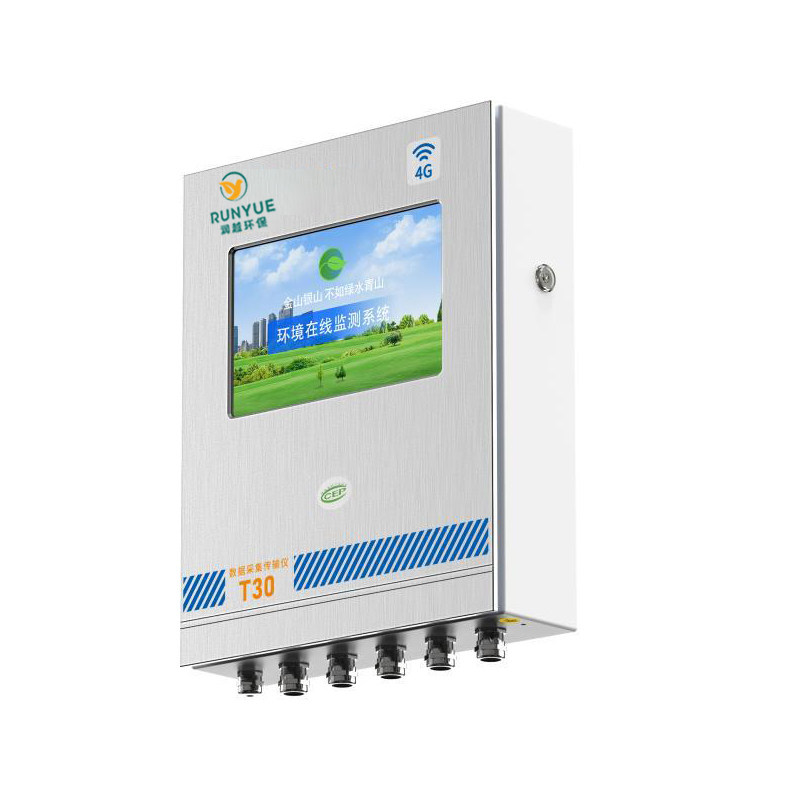

1.1 外形图

1.2 产品特点

T30数据采集传输仪是环境监测、污染源监控专用数据采集器。在工业级标 准设计的基础上，针对污染源在线自动监控（监测）数据采集传输仪技术要求做 了专门优化。

T30数据采集传输仪支持有线以太网、WIFI、4G 全网通等通信方式，满足不同现场环境对远程通信的要求。

T30数据采集传输仪配备了丰富的采集控制端口，有 8 路隔离的 RS-232，4路隔离的 RS-485，16 路高精度的模拟量采集，8 路隔离的开关量采集，8路隔离的开关量控制。

T30数据采集传输仪配备了 16G 的存储，掉电不丢失。

T30数据采集传输仪配备了 10.1 寸触摸屏，方便用户查看数据和系统设置。

T30数据采集传输仪配备了内置的锂电池，保证在外部电源掉电的情况下，最少还可以正常工作 6 小时。

T30数据采集传输仪支持 8 路平台连接通道，用户可以根据实际要求自行配置各路通道的通信协议及连接方式。默认支持《HJ/T212-2017 污染源在线自动监控（监测）系统数据传输标准》通信协议，也支持扩展第三方的通信协议。

T30数据采集传输仪基于公司多年各种物联网设备和软件的开发经验积累，采用工业级的硬件，一体化设计，保证了系统的稳定性和可靠性，同时所有本地可配置的参数均可以通过远程查看及维护，提高设备运维效率。

T30数据采集传输仪所有的软硬件完全独立自主开发，并拥有完全的自主知识产权。

1.3 技术参数

8 路带隔离的 RS-232 接口，波特率范围：1200-115200；

4 路带隔离的 RS-485 接口，波特率范围：1200-115200；

16 路模拟量输入通道，16 位分辨率，支持 4-20mA 电流信号和 0-5V 电压信号；

8 路带隔离的开关量输入通道，输入电压范围 0-5VDC；

8 路继电器输出，触点容量为 AC125V/3A 和 DC30V/3A；

1 路高速 USB2.0 接口；

1 路 TYPE-C 接口；

内置 2 路 100M/1000M 自适应的以太网接口；

内置 4G（全网通）通信模块；

内置 WIFI 通信模块；

内置自动锁；

内置电池供电开关按钮；

内置大容量的锂电池，支持充电；

内置高精度时钟芯片；

10.1 寸触摸屏；

16G（含系统空间）存储空间，满足存储 3 年以上数据要求；

1G 内存空间；

远程维护。

1.4 使用条件

电 源：220VAC，50HZ 

功 率：30W

工作温度：（–20 ~ +70）℃

工作湿度：（0 ~ 99）％RH

外形尺寸：400 X 320 X 102 mm

重 量：9KG

二、设备安装说明

2.1 设备安装尺寸

设备机箱及尺寸如上图所示，安装时根据设备尺寸选择合适的固定位置，将设备整体固定于墙体上或机柜中。

2.2 安装注意事项

在条件允许的情况下，尽量遵守以下注意事项，以保障设备的稳定运行，延长设备的使用寿命。

电源接入点应无大的电源扰动，电源供应稳定充足；

尽量安装在室内，避免安装在潮湿或阳光直射的地方；

尽量远离粉尘、灰尘，无腐蚀性气体；

尽量远离易燃、易爆、易腐蚀性物质；

与大功率设施保持一定距离，以免信息干扰；

天线不可放于屏蔽金属盒内部，并应注意防雷。

2.3 设备主要部件

设备主要由电源板、主板、主板、采集板、机箱五个关键部件组成。各部件

功能描述如下：

电源板：设备电源管理中心，外接 220V 电源输入，控制电池自动充电，并

给设备其它部件供电。

主板：设备核心板，负责计算，存储，网络及显示控制。

触摸屏：软件系统展示及用户交互。

采集板：仪器仪表接线板，负责与外部仪器仪表通讯。

机箱：设备直壳，提供设备部件固定及防护。

2.6 主板接口说明

WIFI：wifi 信号增益天线；

ETH1：有线以太网 1 接口；

ETH2：有线以太网 2 接口；

Type-C：Type-C 调试接口；

FEL：系统升级辅助键；

Reset：恢复出厂设置接口；

USB：USB2.0 高速接口；

Power/4G/Data/Alarm：设备运行指示灯；

SIM：物联网卡接口；

Bat：电池供电开关

2.7 采集板接线说明

DO-1 至 DO-8：8 路继电器输出，为干触点方式；

DI-1 至 DI-8：8 路开关量输入端口，可以读取 0-5VDC 的直流电压信号，输入信号的正极接到“+”端子，负极接到“-”端子；

COM1 至 COM8：8 路 RS-232 串口，R 为接收端，T 为发送端，GND 为地线；

RS485-1 至 RS485-4：4 路 RS485 串口，485A+是总线的正端；485B-是总线的负端；

VOUT 和 GND：12V 电压输出，可用于测试其他小功率设备；

AI1 至 AI16：16 路模拟端输入端口，每路可以读取一路 4-20mA 的电流信号或 0-5V 的电压信号，正极接到“+”端子，负极接到“-”端子。

跳线：靠近模拟量端子边有 4 组横接跳线，出厂默认是接上的，代表模拟量采集 4-20mA 信号，不接跳线则采集 0-5V 的电压信号；

三、软件操作说明

状态栏

状态栏位于界面最上方，主要显示：快捷导航、登录用户、电池电量、供电方式、系统时间、4G 联网信号、WIFI 联网信号、以太网 1 联网状态，以太网2联网状态。

3.3 菜单导览

四、首页

首页用于快速查看设备当前采集数据及相关状态，包含实时数据、平台状态、数字站房三个功能。

4.1 实时数据

实时数据用于展示最新采集数据列表，如下图所示：显示所有采集数据因子列表。列表包含：因子编码，因子名称，监测数据（含单位），读取时间，状态。

数据会自动刷新，如果因子太多屏幕显示不全时，可以触摸屏上下滑动查看。

状态列总共包括：正常、停运、维护、手工设定、故障、校准、超限、通讯异常、超标。

4.2 平台状态

平台状态用于显示所有平台的当前连接状态，如下图所示：显示所有 8 个平台的连接状态列表。列表字段包括：序号，名称，连接状态，服务器地址及端口号，MN 码，协议类型。

网口类型：无线、WIFI、网口 1、网口2；

连接状态：未启用、已连接、未连接。

五、参数设置

5.1 基础参数

此模块用于设置 T30 数据采集传输仪的基本参数。设置前请向监控平台询问系统编码、实时保存周期、分钟保存周期等参数，并严格按照监控平台提供的参数进行设置。

系统编码

21 地表水质量监测

22 空气质量监测

27 挥发性有机物监测

31 大气环境污染源

32 地表水体环境污染源

33烟气排放过程监控

52 污水排放过程监控

数据标志位

根据选择 Hj212 或 HJ75/HJ76，对应实时数据标志状态。

实时保存周期

T30 数据采集传输仪保存实时数据的周期和上报平台实时数据的周期。

分钟数据保存周期

T30 数据采集传输仪保存分钟历史数据的周期和上报平台分钟数据的周期。

采集值上限

数据标志位选择 HJ75/HJ76，采集值上限才有效。采集值上限为关闭，上报为污染物实际值，采集值上限为启用，上报为污染物量程最大值。

折算标志位优先

启用折算值优先，同一模拟量或串口中的污染物标志位随对应的折算污染物而变化。关闭折算值优先，污染物标志位正常显示。

5.2 仪器仪表

仪器仪表功能主要用于配置外接仪表，通过卡片式的展示方式，用户一目了然可以看到当前设备连接的仪表情况。

5.3 串口 RS485

此菜单用于配置 4 路 RS485 接口的通信参数，端口 1 至端口 4 代表对应的4路 RS485 接口。卡片内容为“协议类型-波特率-校验位-数据位-停止位”。
