高可靠性小管径流量传感器
HG～张小玮
产品概述
HGE-LTM系列涡轮流量计具有精度高、动态性好、稳定性好、结构轻、体积小、抗振动、抗干扰等优势，适用于对结构质量、振动环境试验适应性、抗电磁干扰等有特殊要求的场合，如航空、航天和其它国防军工行业，可用于液压、滑油、燃油系统、发动机及工业过程流量测量等。
产品特点
Ø 产品整体采用高精度数控机床加工；
Ø 采用轴承支撑转子提高转子运行平稳性和抗振性，采用高精度霍尔元件敏感转子转动；
Ø 变送器小型化；
Ø 采用信号隔离技术提高测量信号抗干扰能力；
Ø 采用宽范围供电电路，并增加防反接、过流等保护；
Ø 通过强度核算大幅度减小产品结构质量，按需求设计接口；
Ø 通过更换部分零件材料和型号可以实现对水、酒精、煤油及其它非腐蚀性介质的流量测量。
Ø 可按用户需求进行产品量程、机械接口、电气接口进行设计。
技术性能
供电 | 12～32VDC |
信号 | 脉冲 |
通流口径 | DN15、DN20（根据需求定制设计） |
机械接口 | 法兰式或锥口式（根据需求定制设计） |
电气接口 | 直接出线带接插件或变送器自带接插件（三线制电气接口）（根据需求定制设计） |
使用环境温度 | -40～+100℃ |
使用振动环境 | GJB150 |
重复性 | <0.15 |
线性度 | <0.5% |
工作压力 | <6.3MPa（根据需求定制设计） |
破坏压力 | 15MPa |
精度 | 1级（单系数）、0.5级（双系数） |

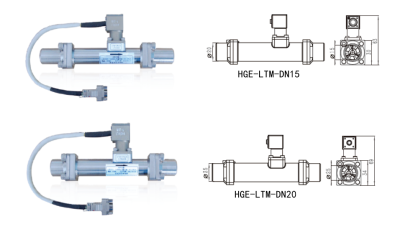

主要产品
1） HGE-LTM-DN15
电气接口 | 变送器直接出线，带接插件J30J-9TJSL（芯点定义：1+，2-，3信号） |
介质 | 滑油、燃油 |
通流口径（mm） | 15 |
测量范围L/min | 6～120 |
质量（kg） | 0.4 |
2）HGE-LTM-DN20
电气接口 | 变送器直接出线，带接插件J30J-9TJSL（芯点定义：1+，2-，3信号） |
介质 | 滑油、燃油 |
通流口径（mm） | 20 |
测量范围L/min | 10～200 |
质量（kg） | 0.45 |
