高精度电流传感器如何选取采样电阻
高精度磁通门电流传感器，大家都知道它的精度非常高。有些朋友就提出：怎么样才能在使用时完全发挥高精度电流传感器的高精度特性呢？高精度电流传感器电流型输出，AD是无法直接采集电流信号的，市场上的电流表精度也无法达到高精度电流传感器要求的等级，需要通过一个采样电阻转换成高精度的电压信号，才能通过AD去高精度采集，所以采样电阻的精度就直接影响了电流采集系统的整体精度，如何选取采样电阻，就变得至关重要了。今天我们就来简单说一说如何选择高精度电流传感器的采样电阻吧。
对于采样电阻，没有最好的，只有最合适的。下面我给大家介绍几种最常用的取样电阻。

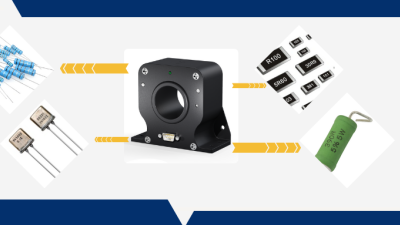

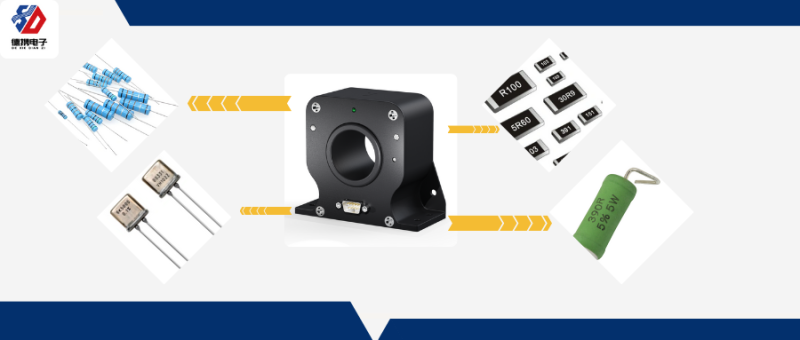

它们分别是薄膜电阻和厚膜电阻、金属膜电阻、绕线电阻和金属箔电阻。薄膜电阻和厚膜电阻是贴片式的，金属膜电阻、绕线电阻、四线制电阻和金属箔电阻是插件式的。
我们再看一下这个采样电阻分类特性对比图，包含了市面上比较典型的各式的采样电阻，从右上角的普通金属膜电阻，到左下角的金属封块电阻，基本上它们的性能和价格也是按这个方向走的。
对于取样电阻来说，最关键的性能是初始的精度，温漂，负载稳定性，长期稳定性和功率。针对以上的关键性能，我来详细帮大家梳理一下，让你大概了解你的系统到底该用哪款取样电阻。我们以金属箔采样电阻为例。
01初始的精度
电阻的初始精度是电阻出厂时的校准精度，常用的会有1%，0,1%，0.01%，甚至会有0.001%和更高精度的电阻。大部分高精度电流采集系统都会进行电流值标定，所以初始精度相对于其他性能来说不是非常关键。我们从表里可以看出，阻值为100 Ω to 100 kΩ时，它的精度是±0.005%，当25 Ω to <50 Ω时，它的精度是±0.01%。
02温漂
温漂即采样电阻的阻值随温度变化而发生的漂移现象，通常用PPM/℃（百万分之一每摄氏度）来表示。电阻的温漂参数对系统的精度来说至关重要，常见的会有25PPM，10PPM, 5PPM和2PPM，也存在几乎无温漂的电阻，但是价格会比较昂贵。
03温漂
电阻实际工作的功率越接近额定功率，电阻漂移的数值也会越大，所以选取电阻的功率要比实际工作的功率大一些才行。像这个图表所示，最高的工作电压是300V，以100K阻值为分界线，在70℃和125℃时，功率都是不同的。
04负载稳定性
负载稳定性是电阻长期加载后电阻的漂移，关乎到整个系统的稳定性，越好的电阻负载稳定性越高；
05长期稳定性
长期稳定性是电阻随着时间发生的漂移，主要是由于电阻长期暴露在空气中导致，所以好的电阻一般会使用隔绝空气的封装，甚至有些电阻会浸泡在隔离油里面。
如何应用
以上就是采样电阻需要特别注意的几个点，接下来我们大概阐述下什么样的情况用什么样的采样电阻。
1，如果你的系统的电流采样精度要求在0.1%~0.05%之间，可以选用温漂为10PPM或者5PPM的贴片电阻，如果功率不够，可以选择多个电阻串并联；贴片电阻的价格会比较低，但是也会受到PCB应力的影响，导致整体精度不会太高。一般10PPM的0805贴片电阻价格也就在几毛钱。
2，如果你的系统电流采样精度在0.05%~0.01%之间，可以选用高精度金属膜插件电阻，或者高精度绕线电阻，它们的温漂最高可以做到1PPM，大部分温漂会在5PPM左右，价格在几块钱到几十块钱左右，根据它们的封装和温漂系数不同，价格差异较大。
3，如果你的系统电流采样精度有更高的需求，可以选用电阻中的贵族-金属箔电阻，它可以做到几乎为0的温漂系数，稳定性也会比其他种类的电阻高很多，但是它的价格也会高非常多，有几十块钱到几百块钱，甚至上万,而且大部分电阻需要定制，交货周期也比较久。世界上做的最好的品牌是美国VISHAY和日本的ALPHA,他们也组成了一个电阻联盟VPG。
当然也有一些其他形式的电阻，比如四线制电阻和标准电阻器，需要根据自己的需求做选择。如果你有任何疑问，可以和我们联系，一起交流探讨。
