FP6277升压芯片在艾灸盒中的应用案例
近年来，随着健康消费的升级，便携式智能艾灸盒凭借“小巧便携、精准控温、安全易用”的特点，迅速成为小红书、抖音等平台的爆款单品。从职场白领到宝妈群体，用户对其需求已从“功能性”转向“体验感”——既要能塞进口袋随身携带，又要避免传统艾灸的烫伤风险，还要续航持久、操作无脑。
今天小编带大家来拆解一下市面上热销的小艾智能艾灸盒 2 代 pro，本文主要讨论的是作为电源管理的“隐形心脏”——FP6277升压芯片，它是如何通过技术赋能的。
一、艾灸盒的内部构造与核心模块

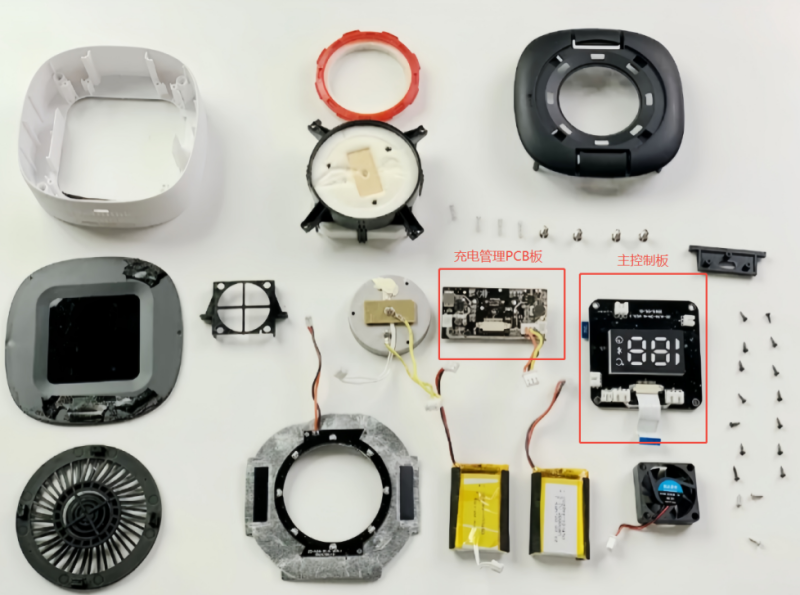

1. 内部构造（拆解后附图）
2. 核心组件包括
充电管理 PCB 板主要包括了锂电池充电管理以及加热片升压部分电路。
锂电池（3.7V）：单节电芯供电，容量约2000mAh。
加热片（5V/2A）：陶瓷/PTC材质，需稳定5V电压驱动。
控制板：集成FP6277升压芯片、单片机（MCU）、温度传感器、Type-C充电模块。
外壳结构：铝合金/ABS材质，内置隔热层与散热孔。

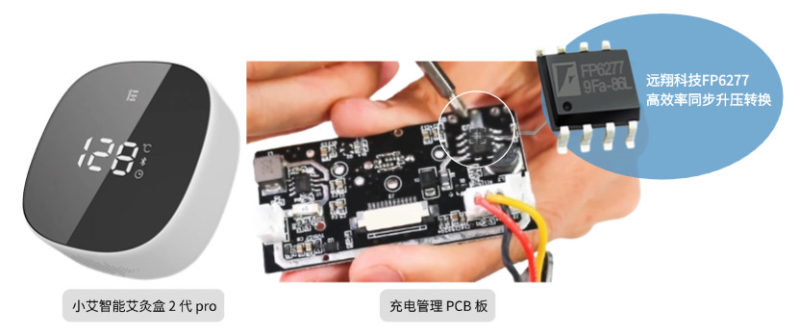

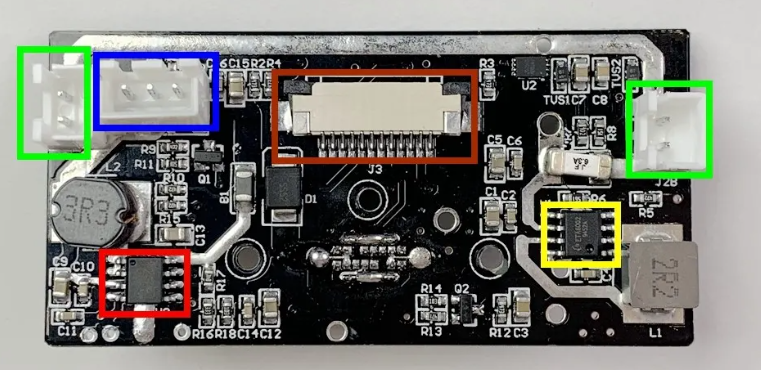

充电管理 PCB 板：

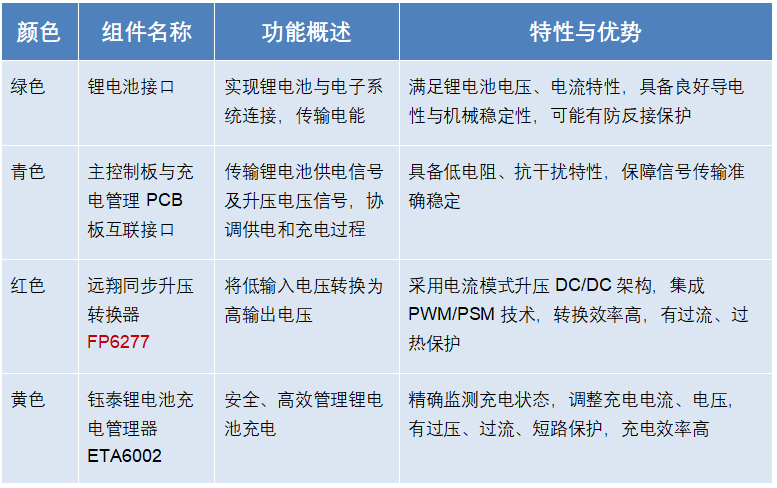

标注对应说明：
3. FP6277的核心作用
（1）高效升压：破解“小电池驱动大功率”难题
问题：单节锂电池（标称3.7V，实际工作范围2.5V~4.2V）无法直接驱动5V加热片，传统方案需多节串联或使用低效升压电路，导致体积臃肿、续航缩水。
FP6277功能优势：
① 满足加热片需求：输入电压2.4V~4.5V，升压至5V，
② 同步整流技术：内置30mΩ MOSFET，转换效率＞90%（传统方案仅75%），同等电池容量下续航提升40%。
（2）智能温控：从“手动调温”到“动态恒温”
问题：传统艾灸盒依赖机械开关或简单PWM调温，温度波动大（±5℃），易烫伤或热量不足。
FP6277功能优势：
① 闭环控制：温度传感器实时反馈数据至MCU，FP6277固定输出电压5V给MCU供电，实现±2℃恒温精度。
② 模式切换：
PWM模式：全功率加热，3分钟内升温至设定温度。
PSM模式：恒温阶段自动降频，降低功耗与噪音。
用户价值：宝妈边艾灸边哄娃，无需担心温度失控。
（3）安全防护：三重保护打造“零风险”体验
问题：低价方案仅依赖保险丝，短路或过温时反应迟缓，存在安全隐患。
FP6277功能优势：
过温保护（OTP）：芯片温度＞150℃时，0.1秒内切断输出，防止外壳过热。
过流保护（OCP）：加热片异常短路时，逐周期电流限制避免电路烧毁。
短路保护（SCP）：冗余设计确保极端场景下快速关断。
二、技术复用：FP6277的跨场景潜力
1. 便携理疗设备：如筋膜枪、红外理疗仪，需小体积、高能效的升压方案。
2. 智能穿戴：驱动TEC半导体实现恒温手环/护膝。
3. 工业设备：微型传感器、手持检测仪的长时间供电。

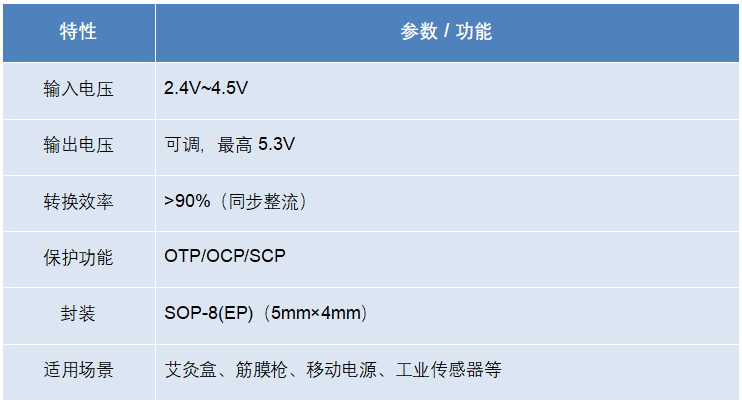

三、FP6227参数速览

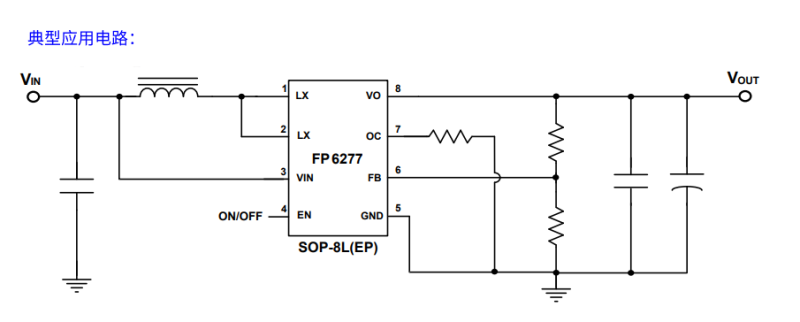

典型应用电路图：
（详细参数评论区留言领取）
四、工程师视角的启示——技术细节决定用户体验
一颗FP6277芯片，通过高效升压、智能温控、多重保护的技术组合，将传统艾灸盒的痛点逐一击破，最终转化为用户手中的“养生神器”。其设计逻辑对工程师的启示在于：
(1) 以用户需求驱动技术选型：用户对“便携、安全、长续航”的极致追求，直接指向FP6277的高效与集成优势。
(2) 用芯片性能定义产品竞争力：FP6277的90%转换效率、三重保护机制，不仅是参数表上的数字，更是市场销量的核心保障。
(3) 跨领域技术复用创造新场景：从艾灸盒到工业设备，FP6277的底层能力可快速适配多样化需求。
未来，随着健康消费的持续升温，FP6277这类高集成电源芯片，将成为智能硬件创新的“隐形推手”——技术无声，体验有声。
