测量直径传感器的原理与应用

直径测量传感器在工业自动化、质量控制、科学研究等领域扮演着至关重要的角色。这些传感器能够精确测量物体的直径，并将这一信息转化为电信号，供各种系统和设备使用。本文将深入探讨测量直径传感器的原理、类型、应用以及其在不同领域的重要性。

传感专家

测量直径传感器的原理多种多样，但大多基于光学、机械或电磁等原理。以下是几种常见的测量直径传感器的工作原理：

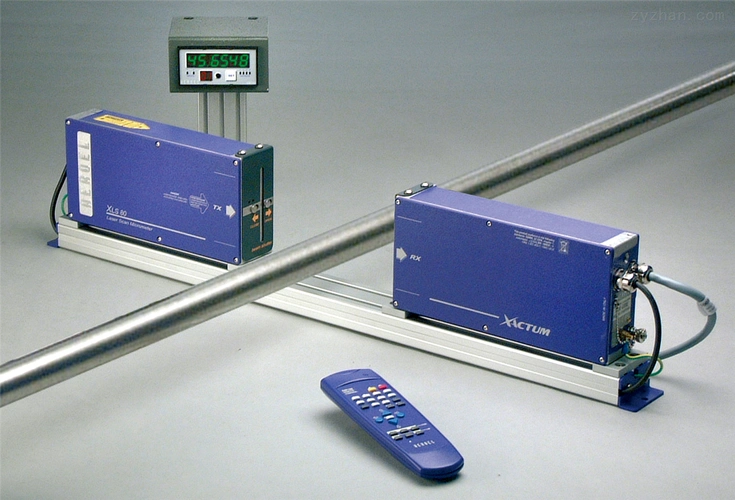

激光扫描测径传感器：激光扫描测径传感器利用激光束扫描被测物体，并通过测量激光束在被测物体上形成的阴影或反射光的位置来确定物体的直径。这种传感器具有高精度、非接触测量等优点，适用于测量各种形状和材料的物体直径。
CCD投影测径传感器：CCD投影测径传感器利用光电测量原理，通过发射镜头将点光源发出的光形成平行光视场射向接收镜头。当被测物体遮挡部分光线时，会在接收单元的CCD芯片上形成阴影。通过测量阴影的宽度，可以计算出被测物体的直径。这种传感器具有测量范围广、响应速度快等特点。
机械式测径传感器：机械式测径传感器通常利用两个或多个可移动的测量头来夹持被测物体，并通过测量测量头之间的距离来确定物体的直径。这种传感器具有结构简单、成本较低等优点，但测量精度和范围可能受到限制。

根据工作原理和特性，测量直径传感器可以分为多种类型：

激光测径传感器：激光测径传感器利用激光束进行测量，具有高精度、非接触测量、测量范围广等优点。它们适用于测量各种形状和材料的物体直径，如圆管、方管、棒材等。
CCD投影测径传感器：这种传感器利用光电测量原理进行直径测量，具有测量速度快、精度高、易于实现自动化等优点。它们适用于生产线上的在线测量和控制。
机械式测径传感器：机械式测径传感器通过机械接触来测量物体的直径。它们通常具有结构简单、成本较低等特点，但测量精度和范围可能受到限制。机械式测径传感器适用于对测量精度要求不高的场合。
超声波测径传感器：超声波测径传感器利用超声波的反射原理来测量物体的直径。它们具有非接触测量、测量范围广等优点，但可能受到环境因素的影响。超声波测径传感器适用于测量液体或气体中的物体直径。

测量直径传感器广泛应用于各个领域，包括但不限于：

工业自动化：在工业自动化生产线上，测量直径传感器可用于实时监测和控制产品质量。例如，在钢管生产线上，激光测径传感器可用于测量钢管的直径和壁厚，以确保产品质量符合标准。
质量控制：在质量控制领域，测量直径传感器可用于检测产品的尺寸偏差和形状误差。例如，在汽车制造过程中，CCD投影测径传感器可用于测量车轮的直径和圆度，以确保车轮的质量和性能。
科学研究：在光学、材料科学等科学研究中，测量直径传感器可用于测量微小颗粒、纳米线等物体的直径。这些数据对于理解材料的物理和化学性质具有重要意义。
医疗器械：在医疗器械领域，测量直径传感器可用于测量血管、导管等医疗设备的直径。这对于确保医疗设备的尺寸符合标准以及提高手术成功率至关重要。
航空航天：在航空航天领域，测量直径传感器可用于测量火箭发动机喷管的直径等关键参数。这些参数对于确保火箭的性能和安全至关重要。

测量直径传感器作为一种重要的测量工具，在各个领域发挥着不可替代的作用。随着技术的不断发展，这些传感器将变得更加精确、稳定、智能。未来，它们将在更多领域得到应用，为人类社会的进步和发展做出更大的贡献。
