超低谐振频率MEMS 具有非谐振的重力计闭环控制--系统设计
所提出的系统的框图如图1所示。这个原型重力仪是为了检测水平方向上的重力加速度而设计的，同时也可以用作倾角传感器。如图1所示，采用了两个闭环控制系统。每个闭环控制的作用如下所述。

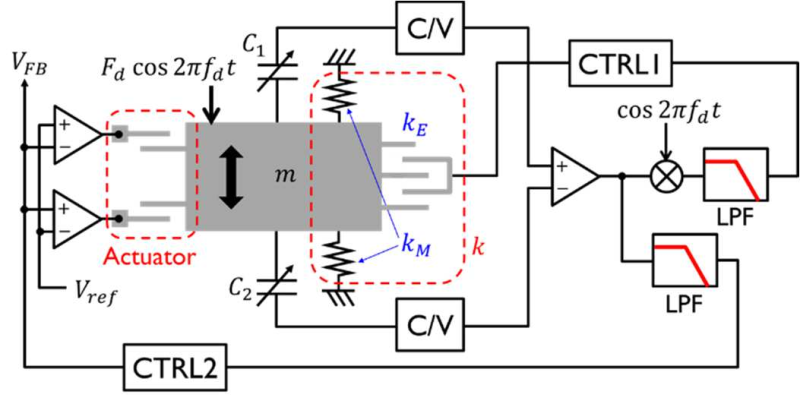

图1.系统框图。驱动力施加于质量上，根据振幅，CTRL1调节kE。质量位置的直流分量用于CTRL2和Actuator抵消位移。
A. 共振频率的非共鸣控制
该系统的质量受到力的驱动。质量的位置x可以从电容差C1-C2中得到。通过对C1-C2进行同步解调，可以检测到频率为
fd的振幅A。基于A的值，电路块CTRL1生成一个电压，用于调节电力势kE。通过这种方式，总劲度k=kM+kE受控制，使得A成为AT。应该观察到，在频率fd处的振幅A远小于谐振频率处的振幅。此外，振幅A必须大于噪声水平。原则上，可以通过增加驱动力Fd的大小来增加振幅A。不幸的是，大的Fd可能会引起静电致动器的拉入。因此，我们需要优化频率fd和驱动力Fd。在本研究中，我们使用仿真来完成此任务。
B.力平衡系统
小的劲度k可以降低传感器的冲击稳健性并减少动态范围。为了防止这种情况发生，我们采用一种力平衡系统来抵消质量位移。在我们的系统中，质量位置x的直流分量用于力平衡系统。这是有道理的，因为我们只对重力信号的低频成分感兴趣。如图4所示，通过对电容差C1-C2应用低通滤波器，可以获得x的直流分量。基于该值，电路块CTRL2生成一个电压
VFB。该电压供给给致动器，抵消质量位移。重力加速度的值反映在电压VFB中。请注意，交流驱动力不会影响x的直流分量，因为驱动频率fd远大于这个机械系统的共振频率。
Coventor优势：
1能根据工艺流程、材料属性及GDS版图一键式生成三维模型。模型更符合实际工况。
2针对mems芯片结构在mems+中有自己的元件库。建模更加方便准确。
3相比其它CAE软件，coventor针对mems复杂的多物理场有特定的求解器。比如阻尼、压电、压阻、机电耦合分析等。
4 mems+仿真速度特别快，是普通CAE软件计算速度的100倍。
5 coventor能提供接口与matlab/simulink、Cadence做协同仿真。
6 mems+建立的模型是ROM降阶模型，导入到matlab/simulink、Cadence做协同仿真时提高了计算效率。
7能实现mems芯片全流程自动化仿真，大大降低了产品上市时间。
