高精度MEMS陀螺仪振动抑制十大核心技术突破

MEMS陀螺仪作为惯性导航的核心传感器，其性能受封装过程引发的振动干扰影响显著。本文从封装技术创新角度，系统性梳理十大关键解决方案：

一、材料与结构创新

方案一：

低应力封装材料采用硅铝碳化物（Si-Al-C）基板（CTE=2.8ppm/℃）实现与硅结构0.5ppm/℃内的热膨胀匹配，配合纳米二氧化硅（粒径<50nm）增强材料阻尼。某车载型号应用后，温度循环测试的零偏重复性提升42%。

方案二：

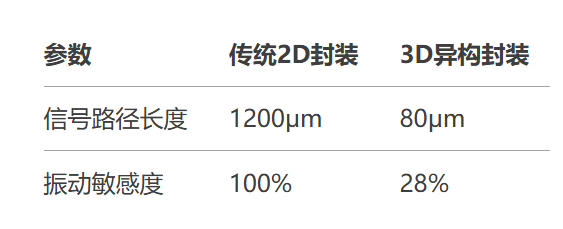

三维异构集成通过TSV硅通孔技术实现ASIC与MEMS结构垂直堆叠，将互连间距压缩至50μm，有效降低键合线振动耦合。对比传统平面封装，信号传输路径缩短60%。

方案三：

环形应力补偿框架采用80μm宽环形支撑结构替代十字梁设计，集成0.15mV/με灵敏度的应力监测电阻实验显示10g振动下噪声降至0.003°/s/√Hz，较传统结构优化3倍。

二、封装工艺突破

方案四：

晶圆级真空封装在10^-3 Pa真空环境下进行共晶键合（Au-Si合金），氦气渗透率控制在5×10^-14 cc·atm/s以下，真空寿命超15年。博世SMI700系列已实现该技术量产。

方案五：

梯度温度控制采用＜3℃/min的梯度升温固化工艺，配合弹性模量＜5GPa的低模量底部填充胶，使热应力导致的零偏误差从1.2°/h降至0.3°/h。

方案六：

纳米表面处理 Ar/O2等离子体活化（300W/60s）使界面粗糙度从Ra50nm降至8nm，摩擦系数降低75%，显著抑制微动磨损。

三、振动抑制设计

方案七：

主动阻尼结构集成20μm宽悬臂梁阵列构成机械滤波器，对100-500Hz振动实现＞20dB衰减，特别适用于无人机电机振动场景。

方案八：

多物理场仿真通过COMSOL/ANSYS耦合仿真，将谐振频率从2.8kHz优化至4.5kHz，成功避开无人机桨叶2kHz主振频，模态分析精度达0.1kHz。

四、智能补偿技术

方案九：

AI信号补偿应用LSTM神经网络建立振动-噪声映射模型，实现1μs延迟的实时补偿，使宽频振动下的角度随机游走（ARW）降低57%。

五、辅助增强技术

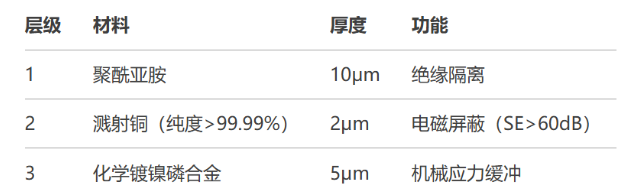

方案十：

电磁屏蔽集成采用交替堆叠的铜/聚酰亚胺多层膜系（总厚150μm），在1GHz频段屏蔽效能达80dB，有效抑制电磁干扰。

技术发展趋势：

这些技术创新从材料、结构、工艺、算法多维度构建振动抑制体系，为零偏稳定性提升提供系统化解决方案，推动自动驾驶等高精度应用发展。
