天恒科仪HCP系列真空高低温探针台专为半导体、光电子、量子材料及新型器件研发设计。
通过紧凑型结构（宽800mm×深800mm×高1300mm）与模块化功能集成，实现从极低温（10K/-263℃）到高温（1700K/1427℃）的全温区精准控制，兼容高真空（1×10⁻⁷ mbar）、多维度电学/光学测量，为科研与工业提供高效、稳定的测试平台。
- 天恒科仪-真空高低温探针台
核心技术参数与设计亮点
温控控制模块：
制冷模式：HCP-O-2/4采用液氮/液氦开循环制冷（最低10K），HCP-C-2/4采用闭循环电驱动压缩制冷（最低42K），满足不同实验成本与效率需求。
高温能力：双型号均支持300K（27℃）至1700K（1427℃）控温，覆盖材料相变、器件老化等测试场景。
控温精度：单/双/四通道PID控温，稳定性达±0.1K，确保实验重复性。
真空系统：
腔体性能：25L容积，极限真空度1×10⁻⁷ mbar（1×10⁻⁵ Pa），配备100mm高透光红外隔热视窗，支持光学实时观测。
防辐射设计：200mm无氧铜屏蔽层，有效抑制热辐射干扰。
机械与测量模块：
样品台：
兼容性：HCP-O-2/4支持Φ2/4英寸样品，HCP-C-2/4支持Φ1/2英寸样品，材质为无氧铜镀金，浮地悬空设计，避免接地噪声。
调节精度：X-Y-Z轴行程75mm×50mm×50mm，定位精度1微米，水平夹角调节±10°（精度0.01°），适配纳米级器件测试。
光学系统：
显微成像：180X/500X/1000X光学倍率，分辨率1μm，搭配1920×1080P工业相机，支持微观形貌实时记录。
扩展功能
磁场加载：支持±1T外加磁场，适用于自旋电子学、超导材料研究。
热沉设计：8级管三位一体热沉结构，优化样品温度均匀性。
多场景适配：真空波纹管+线性微调结构，探针座支持低频（10pA同轴精度）、高频（DC-1100GHz）、大功率（10kV/1500A）及光波（紫外-红外）测量，覆盖全频段需求。
典型应用场景
半导体器件可靠性测试：
高温老化实验：功率器件（SiC、GaN）在1700K下的IV特性与失效分析。
低温输运研究：量子点、二维材料在10K下的载流子迁移率与霍尔效应测量。
光电子材料表征
光谱响应：钙钛矿太阳能电池在紫外-红外波段的光电转换效率分析。
高频性能验证：微波滤波器、射频放大器的S参数测试（DC-1100GHz）。
前沿材料物性探索：
超导临界温度：铜氧化物超导体的电阻-温度（R-T）曲线测定。
拓扑绝缘体：表面态电导的量子化行为研究（需±1T磁场环境）。

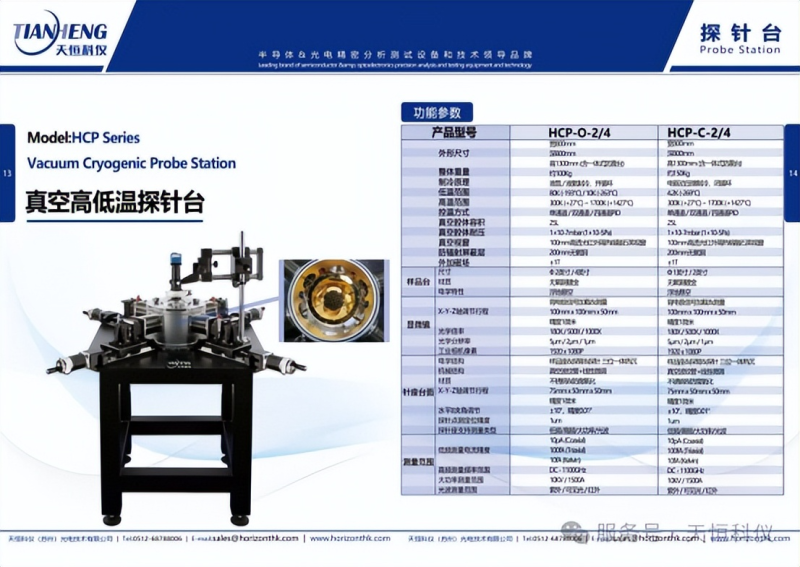

- 小型真空高低温探针台详细参数
产品差异化优势
紧凑高效：一体式防震台设计，重量100-150kg，占地面积仅0.64m²，适配实验室空间限制。
灵活配置：支持探针数量、真空视窗类型（如红外/可见光）、控温通道数等定制化需求。
数据精准：电学测量电流分辨率达100fA（三轴），光学定位精度1μm，满足高灵敏度实验要求。
