半导体参数/曲线测试系统：实现多参数、跨尺度的电学表征
半导体器件物理、先进材料及电化学等前沿研究领域，科研人员常面临一项共性挑战：如何对同一器件或材料实现跨时间尺度、跨电学模态的精准、关联性表征。

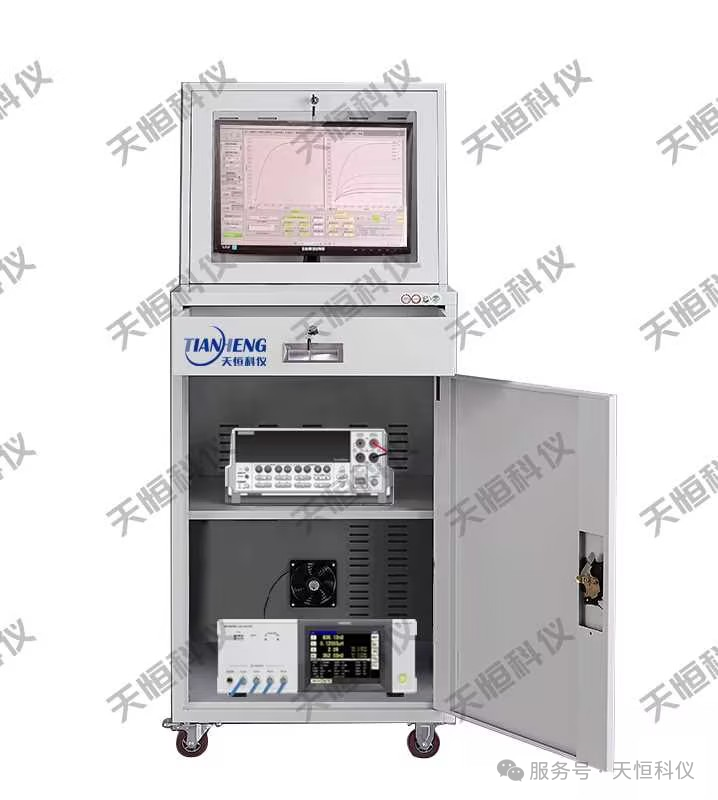

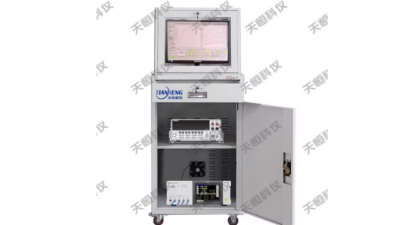

针对这一需求，天恒科仪 半导体参数/曲线测试系统 提供了一个高度集成的解决方案。该系统并非简单叠加仪器功能，而是通过统一的硬件平台与软件架构，将高精度直流源表（SMU）与宽频阻抗分析仪（LCR） 的核心能力深度融合，形成了一个协同工作的测量中枢。
二、核心优势

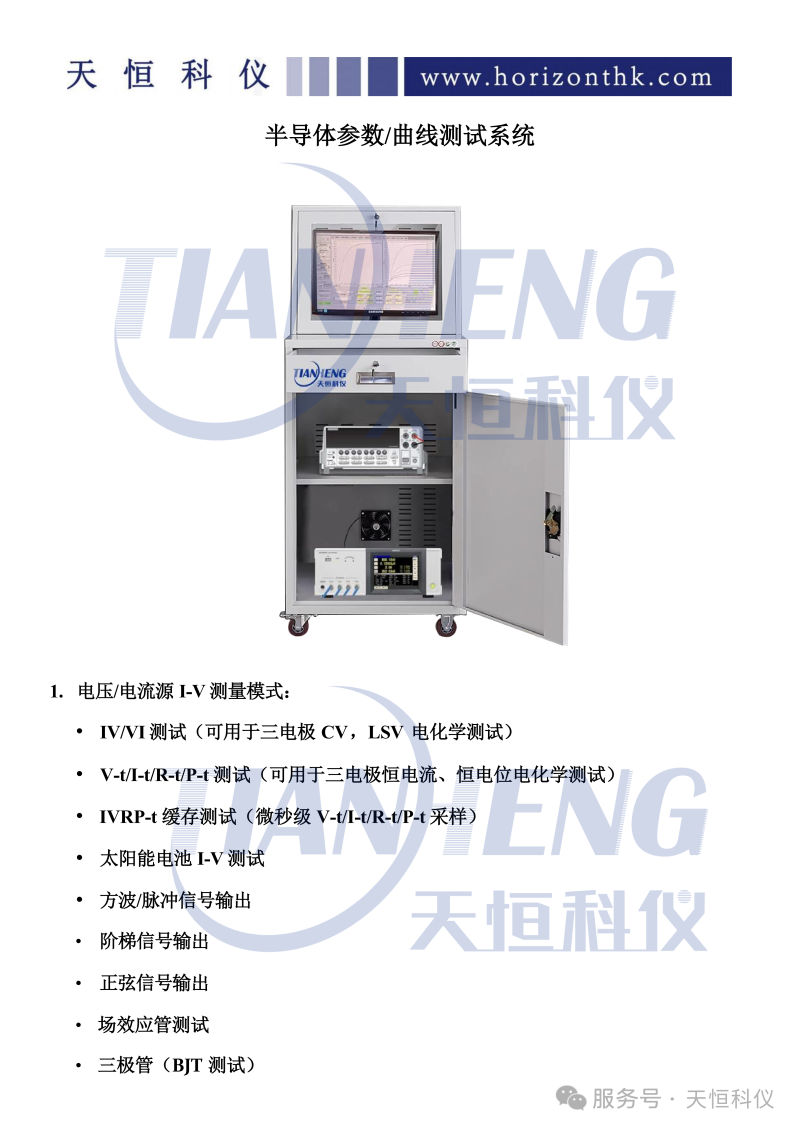

电压/电流源 I-V 测量模式
- 支持 IV/VI 测试，适用于三电极CV、LSV等电化学测试；
- 具备 V-t/I-t/R-t/P-t 实时监测，可用于传感器与电化学过程分析；
- 提供 IVRP-t 缓存测试，支持微秒级高速采样；
- 集成 太阳能电池 I-V 测试，自动计算开路电压、短路电流、填充因子与转换效率；
支持多种信号输出：方波、脉冲、阶梯、正弦及自定义波形，适用于忆阻器、晶体管等器件测试。
阻抗/偏压测量模式
- 可测量电容、电感、阻抗、电导率、介电常数、Q因子等交流参数；
- 支持频率响应分析（C-F）与偏压扫描测试（C-V）；
- 配备高精度LCR测量功能，基本精度达0.05%，频率范围DC～8 MHz。

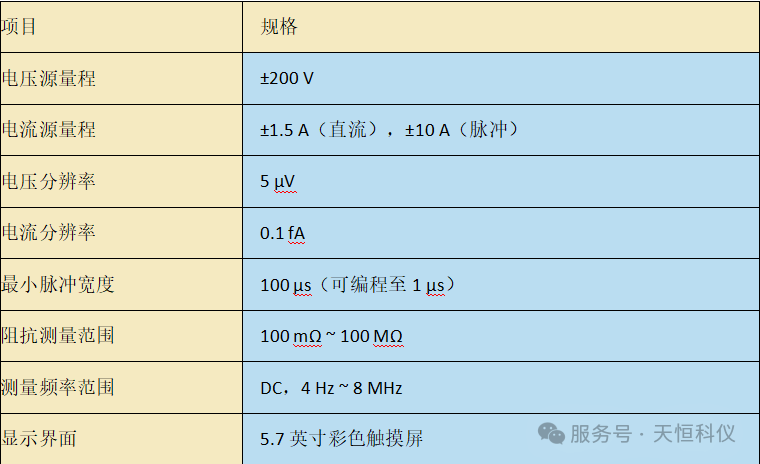

三、基础参数
1.宽范围输出：±200 V电压与±10 A脉冲电流，满足从微纳器件到功率元件的测试。
2.极限灵敏度：0.1 fA电流与5 μV电压分辨率，支持超低漏电与微弱信号检测。
3.快速瞬态能力：脉冲宽度可至1 μs，适于研究开关动态与瞬态响应。
4.宽频阻抗分析：阻抗覆盖100 mΩ–100 MΩ，频率跨DC–8 MHz，支持从材料电阻到介电谱的完整表征。
5.便捷交互：5.7英寸触屏实现参数快速设置与数据实时预览
四、应用场景
1. 半导体器件特性分析
- 场效应管（FET）输出/转移特性测试；
- 双极型晶体管（BJT）输入/输出特性分析；
- 忆阻器阻变行为与疲劳测试。
2. 新能源材料研究
- 太阳能电池I-V特性与效率评估；
- 电化学储能器件（如超级电容器）的CV、EIS测试。
3. 光电与传感材料
- 电致发光器件（如LED）的IVL（电流-电压-光强）关联测试；
- 传感器实时响应监测（I-t/V-t模式）。
4. 神经形态计算与忆阻器研究
- 支持脉冲序列输出，模拟突触“学习-遗忘”行为；
- 可与AFG31000系列函数发生器联用，实现纳秒级脉冲测试。
