安科瑞小功率直流充电桩的应用及电能计量选型分析
安科瑞 刘芳 18860995107
安科瑞 刘芳 咨询家：acrel-js
概述：近年来新能源汽车产业蓬勃发展，作为新能源汽车的重要配套设施，充电桩的建设与完善至关重要。小功率直流充电桩以其独特优势，在众多充电场景中崭露头角，而准确的电能计量不仅关乎消费者权益，也是充电桩运营管理的关键环节。深入了解小功率直流充电桩的应用场景及直流电能计量要求，对推动新能源汽车产业健康发展意义重大。
01小功率直流充电桩的特点及应用
小功率直流充电桩功率范围通常为 7kW-30kW，部分可达到 40kW，介于交流桩和大功率直流桩之间。相比大功率直流充电桩，它安装要求简单，部署方便，成本较低；相对交流桩，它能更快的为新能源车补充电能，减少里程焦虑，因而得到越来越多的应用。
直接快充：通过车辆快充口（9孔DC接口）直接供电，无需依赖车载充电机，充电效率更高。
灵活适配：支持380V民用电，无需专用配电设施，安装成本低。
场景广泛：适用于无交流充电口的车型、电池容量大但交流充电慢的车型，以及家庭、社区、商场、景区等专用充电需求。
图1 安科瑞AEV200-DC030D 30kW直流充电桩
1.1 家用
对于家庭用户而言，小功率直流充电桩安装便捷，支持380V民用电接入，无需复杂的专用配电设施。以80-100度电的新能源车为例，在家使用小功率直流充电桩，利用夜间低谷电价时段刚好能充满，降低充电成本的同时减少里程焦虑。
图2 家用小直流充电桩应用场景
1.2 社区停车场
社区停车场是小功率直流充电桩的重要应用场所。小功率直流充电桩可根据社区停车位分布灵活安装，能有效解决社区内新能源汽车充电难题。相比交流充电桩，小功率直流充电桩充电速度更快，能节省等待时间。
图3 社区停车场小直流充电桩应用场景
1.3 商业场所
商场、超市、酒店、写字楼等商业场所人员流动大，在此类场所安装小功率直流充电桩，能为用户提供便捷充电服务。以某大型商场为例，在停车场安装了20kW的小功率直流充电桩。消费者在购物、用餐的 2~3小时内，车辆可补充一定电量，满足后续出行需求。这不仅为消费者提供便利，还在保障安全的前提下提升服务品质。
图4 商业办公场所小直流充电桩应用场景
1.4 景区及公共停车场
景区和公共停车场具有车辆临时停靠、停留时间不确定等特点。在景区停车场安装小功率直流充电桩，可满足游客新能源汽车充电需求。
图5 景区小直流充电桩应用场景
02小功率直流充电桩的直流电能计量要求
2.1计量精度要求
小功率直流充电桩的计量精度直接关系到消费者利益和运营商的成本核算。按照相关标准，如JJG 1149-2022《电动汽车非车载充电机检定规程》要求，对于直流充电桩，其准确度等级分为1级和2级。
2.2稳定性要求
直流电能计量的稳定性对长期可靠计费至关重要。小功率直流充电桩可能面临不同环境温度、湿度以及电网波动等因素影响。为确保稳定性，充电桩需配备高质量的计量模块，并具备良好的温度补偿和抗干扰能力，能在-20℃至+50℃的环境温度范围内，保证计量稳定性，确保长期稳定、准确计费。
2.3 数据记录与传输要求
为实现精细化运营管理，小功率直流充电桩需具备完善的数据记录与传输功能。在数据记录方面，要详细记录每次充电的起始时间、结束时间、充电电量、充电费用等信息。运营方通过平台可实时监控充电桩运行状态与电能计量情况，及时发现并处理问题，提升运营效率与服务质量。
2.4与充电设施兼容性要求
随着新能源汽车技术发展，不同品牌、型号车辆充电需求存在差异，这就要求小功率直流充电桩的电能计量具备良好兼容性。一方面，计量系统要能适应不同车辆充电电压、电流变化范围。另一方面，要与不同充电协议兼容。
03小功率直流充电桩的电能计量选型
针对小功率直流桩，DJSF1352-D300型一体化直流电能表是理想选择。DJSF1352-D300型直流电能表是由安科瑞电气研发和生产的分流器和计量仪表一体化的高精度直流计量仪表，对应直流电流300A以内。
图6 DJSF1352-D300一体式直流计量仪表
3.1 体积小巧，安装便捷
DJSF1352-D300采用分流器一体式设计，体积仅为传统分体式电表的1/3~1/4，适配紧凑的充电桩内空间，采用标准的 DIN35mm 导轨式安装。

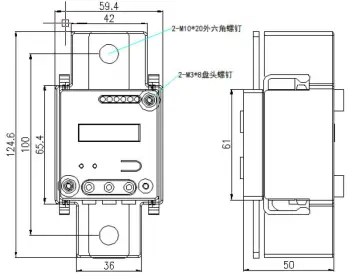

图7 DJSF1352-D300一体式直流计量仪表安装尺寸（单位：mm）
3.2 高精度、高可靠性计量
DJSF1352-D300直流计量精度达B级(1.0级)，工作温度范围宽（-40℃~+70℃），湿度≤95%RH，平均无故障时间≥5万小时，适应复杂户外环境。
3.3 功能多，兼容性强
DJSF1352-D300直流计量仪表具备Modbus-RTU、DL/T 645-2007、DL/T698等多种通讯协议，可选择一路秒脉冲输出，一路电能脉冲输出。电压输入范围为DC 0-1000V，电流输入支持300A以内，数据记录和传输满足国家相关标准要求，并兼容绝大多数主流电动汽车充电要求。

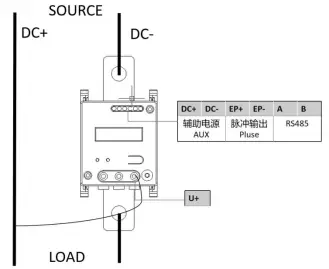

图9 DJSF1352-D300一体式直流计量仪表接线示意图
3.4 设备选型

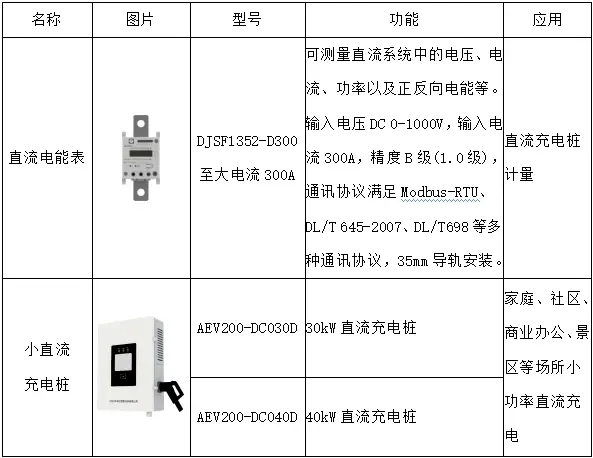

安科瑞小直流充电桩和直流计量仪表选型如下表：
04结论
小功率直流充电桩凭借其安装便捷、应用灵活等优势，在家庭、社区、商业场所及公共区域等场景发挥着重要作用，有力推动了新能源汽车的普及与应用。而准确可靠的直流电能计量是小功率直流充电桩健康运营的核心要素，其在计量精度、稳定性、数据记录与传输以及兼容性等方面有着严格要求。未来，随着新能源汽车技术不断进步与应用场景拓展，安科瑞AEV200小功率直流充电桩及DJSF1352-D300直流电能计量技术也将持续创新与完善，为绿色出行提供更坚实保障。
