【原创】压力变送器的校验

压力变送器

引

言

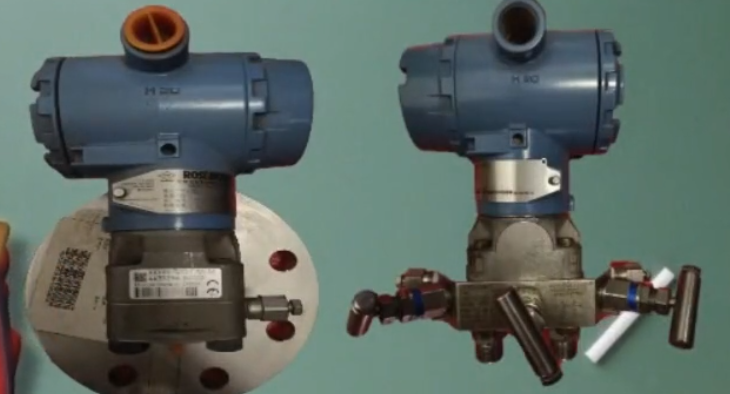

相信大家在现场总是能看见压力变送器圆圆的小脑袋，它能更准确的测量出压力值，并能帮助我们更好的控制设备，保证设备的正常工作。接下来让我们一起认识压力变送器吧！

PART.1

压力变送器

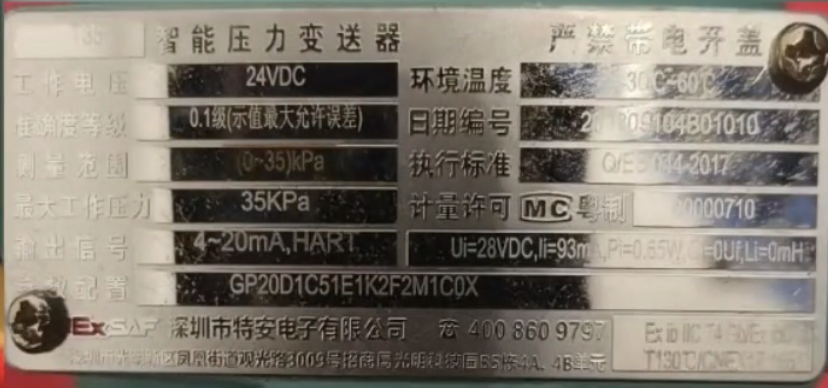

我们在变送器的铭牌上可以看见它的详细信息：例如它的工作电压、精确度等级、以及它的量程范围等等。

压力变送器能够将被测介质的压力值转化成4~20毫安的电流值进行输出，4毫安代表0位，20毫安代表满量程。我们进行校验的内容就是观察变送器在相应的毫安值下的压力值是否正确。下面就让我们开始压力变送器的校验吧!

PART.2

压力变送器的校验

工具

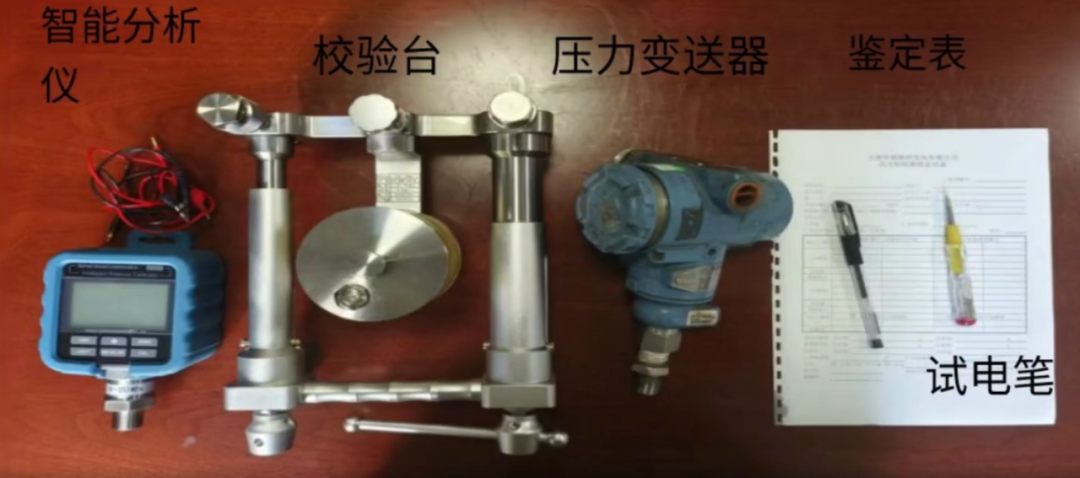

我们需要准备的工具有：智能分析仪、校验台、压力变送器、鉴定表以及试电笔。

检查外观

首先检查外观，确认完好无破损。

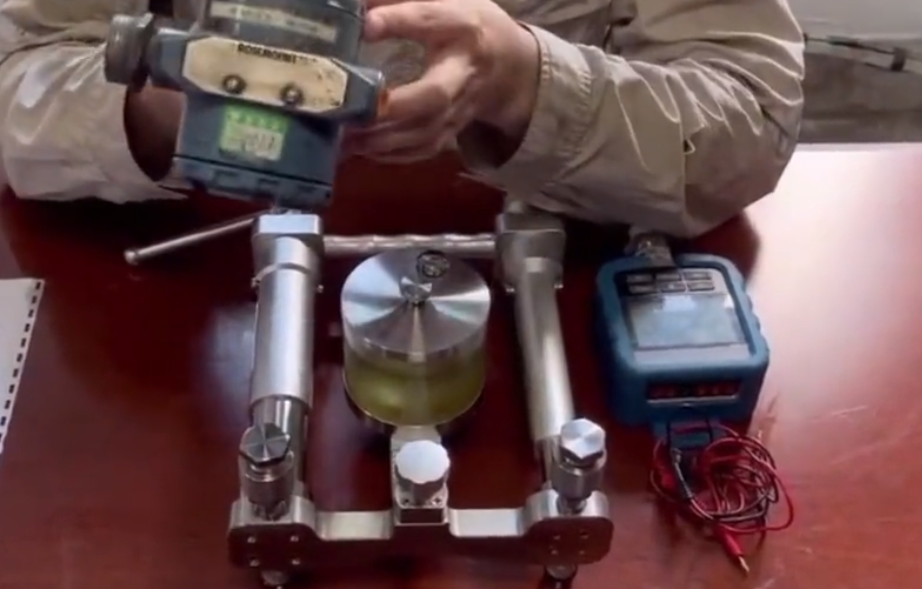

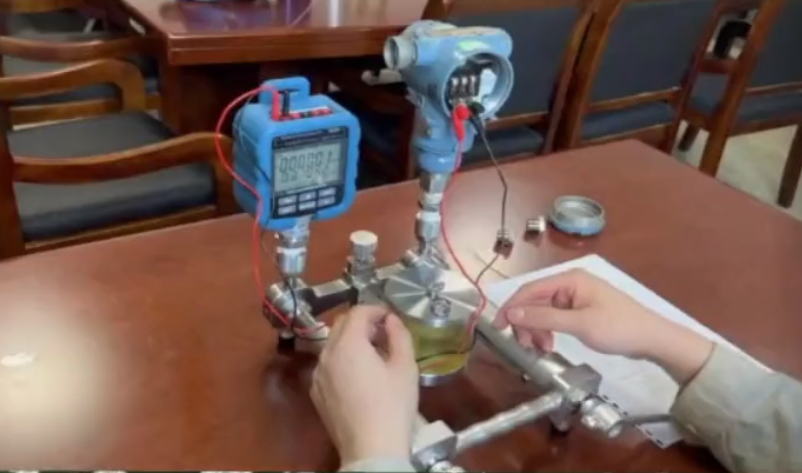

安装校验设备

安装前确认校验台不带压。打开分析仪，拧紧泄压阀，给变送器通电，10分钟后进行校验。

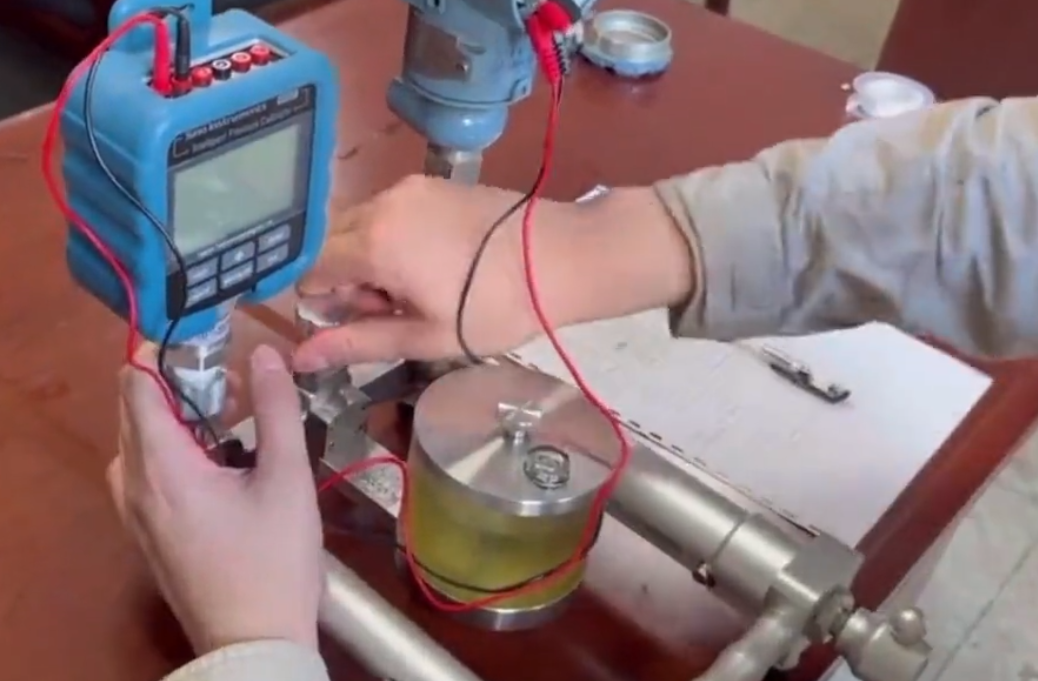

校验

测量压力变送器在4毫安、8毫安、12毫安、16毫安以及20毫安输出信号时的压力值。并且把数值记录在鉴定表上。

记录完上行程的输出值之后，继续记录下行程的输出值，重复三遍，尽可能减少误差。

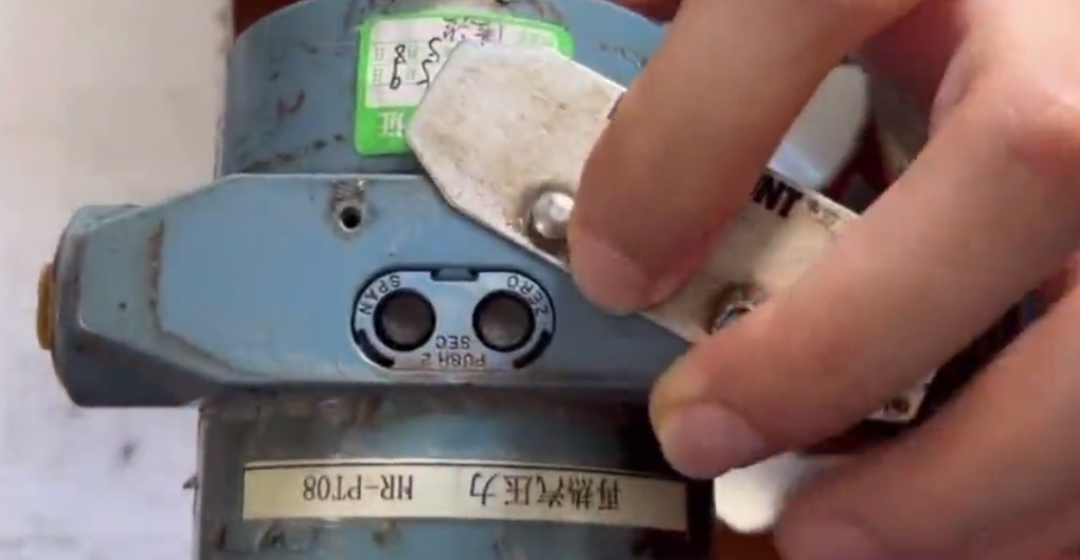

在校验过程中需要进行零位和满位校准时，我们可以打开变速器的铭牌，它下面有零位和满位的调整孔，插入即可调整。

校验完成后，首先将校验仪的压力卸掉。然后打开泄压阀，严禁带压打开阀门，以及拆变速器，将仪器仪表复原。

通过记录在鉴定表上的数据进行计算，计算压力变速器的实际误差是否在允许误差范围内，校验不合格的压力变速器需要进行深度校验。对于校验合格的压力变送器才贴上合格证并且记录校验日期。

本次校验结束。
