探秘水射流冲击压力：解锁高效利用的关键密码
在现代工业领域，水射流技术凭借其高效、低污染等显著优势，广泛应用于采矿、石油开采、材料加工等多个关键行业。比如在采矿作业中，利用水射流破碎岩石，能提高开采效率；在精密加工领域，水射流可实现高精度切割，满足复杂工艺需求。然而，要想充分发挥这项技术的潜力，深入了解水射流冲击压力的分布特征至关重要。
过往关于水射流冲击的研究虽丰富，但存在明显局限。压力分布多依赖基于假设的数值模拟，缺乏足够的实验验证；冲击力测试数据不全面，无法清晰呈现分布模式和影响程度；传感器精度低且测试结果不连续，难以满足实际工程需求。
因此，重庆大学在《Physics of Fluids》期刊上发表了一篇题为《An experimental study on the distribution characteristics of water jet impact pressure》的最新论文。接下来，让我们借助这篇论文，一同深度剖析问题。
实验在煤矿灾害动力学与控制国家重点实验室的高压水射流实验室中开展。整个实验装置主要由三个核心模块构成：射流产生与控制系统、水射流测试平台和冲击力监测系统。
实验设计

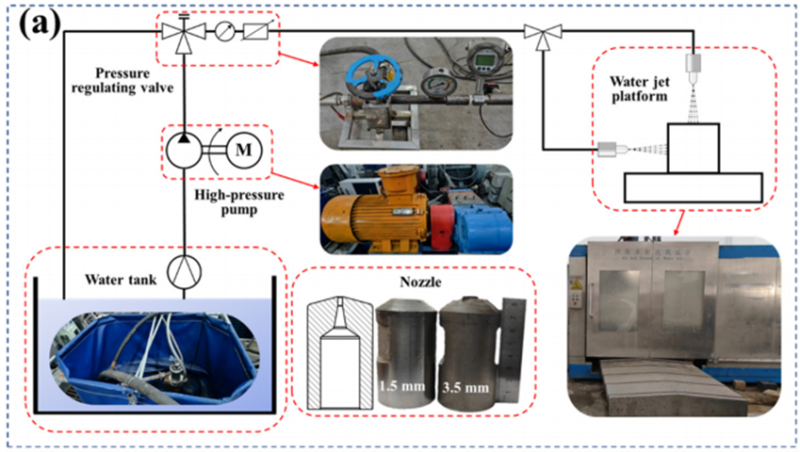

射流产生与控制系统：就像整个实验的 “动力心脏”，由水箱、高压泵以及调压阀组成，负责为实验提供稳定且可调节压力的水流。

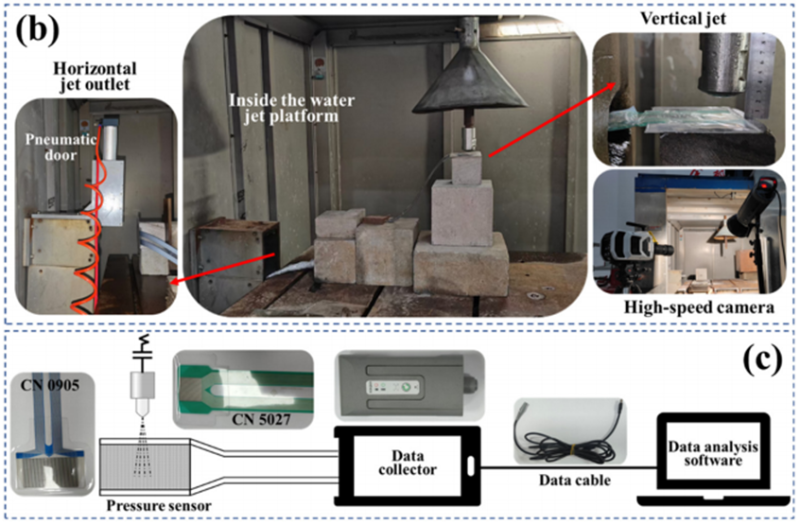

四维度水射流测试平台：具备纵向和横向射流区域，横向射流区域还安装了气动阀，能够灵活控制射流的启停，同时平台上搭载的高速摄像头，可实时捕捉水射流冲击瞬间的关键画面。
冲击力监测系统：由高灵敏度压力传感器、信号采集器和数据分析系统协同工作，能够精准测量并分析冲击过程中的压力变化数据。研究人员在实验前对传感器进行了严格的校准和灵敏度测试，还做好了防水措施，以确保实验数据的准确性和可靠性。
在正式实验环节，分别针对连续冲击和瞬态冲击设置了不同的实验工况。连续冲击实验选用CN5027传感器，在1 - 7MPa的射流压力、30 - 150mm的靶距条件下进行测试；瞬态冲击实验则采用CN0905传感器，射流压力同样为1 - 7MPa，但靶距设置在450 - 600mm之间。
实验设备
结果与讨论
1. 连续冲击压力分布特征：

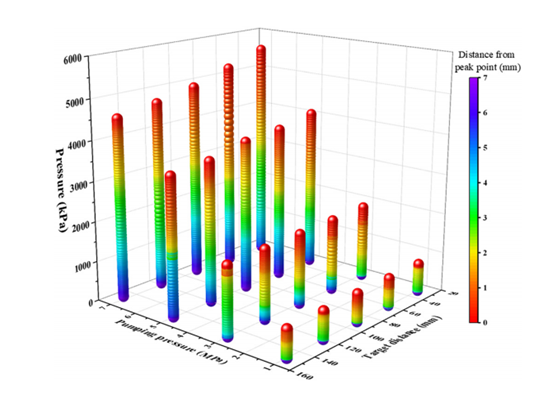

滞止压力在喷嘴外流场衰减。在1-7MPa喷射压力下，峰值压力与喷射压力比值为64% - 80%，平均压力占喷射压力的25% - 37%。喷射压力升高，峰值和平均压力衰减率随靶距增加而增大，承压面积随靶距增加而增大。压力分布存在不对称性，高速水流振荡等因素导致。不同喷射压力下，峰值压力分布不同，喷射压力增加，压力集中区变化各异。
2. 瞬态冲击压力分布特征：

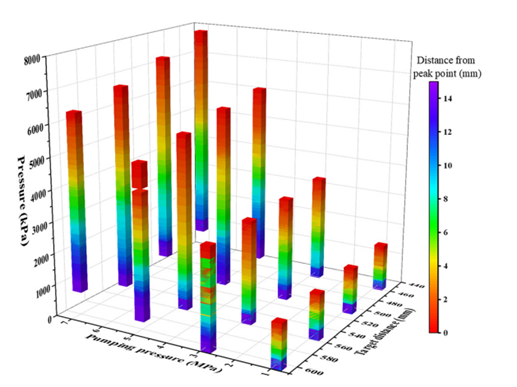

水射流冲击分多个阶段，本实验捕捉水锤压力衰减和滞止压力稳定阶段。不同喷射压力下，靶距增加，压力分布变化不同。水锤压力峰值衰减阶段压力约为连续冲击峰值的1.4 - 1.8倍，该倍数随喷射压力升高而减小。
3. 高速成像结果：

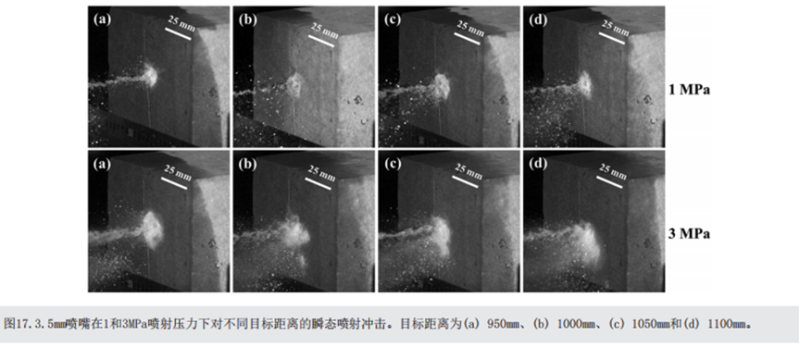

不同喷嘴直径和喷射压力下，冲击表面形状和半径不同。喷射压力升高，冲击面积扩大，靶距影响更明显。瞬态冲击时，射流前端发散，形成高密度压缩区，靶距增加影响冲击面积和中心。
论文图17-22

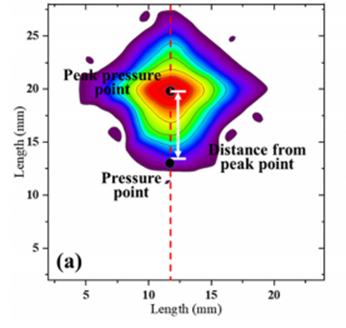

4.压力分布规律及公式：喷射压力对冲击表面压力影响最大，其次是距峰值点距离和靶距。拟合出连续冲击和瞬态冲击压力分布的二阶多项式公式，连续冲击公式拟合方差R²=0.96，瞬态冲击公式拟合方差R²=0.95 。
研究结论
滞止压力在喷嘴外流场衰减，喷射压力影响衰减率；喷射压力不足导致压力分散，增加喷射压力和选择合适靶距可减少能量损失；瞬态冲击时水锤压力峰值后有衰减阶段，高速成像揭示冲击现象。
