超薄微量程法兰静态扭矩传感器的应用

静态扭矩传感器是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号的仪器，静态扭矩传感器中的这个静态是指传感器的测量弹性体不参与相对运动。

主要有这些外形：轴式，超薄法兰式，法兰柱式，实心柱式，轴-法兰式等。

静态扭矩传感器广泛应用于试验机、静止扭矩检测等测试系统中，由于出色的稳定性、较高的测量精度和极高的性价比而受到用户的赞誉。

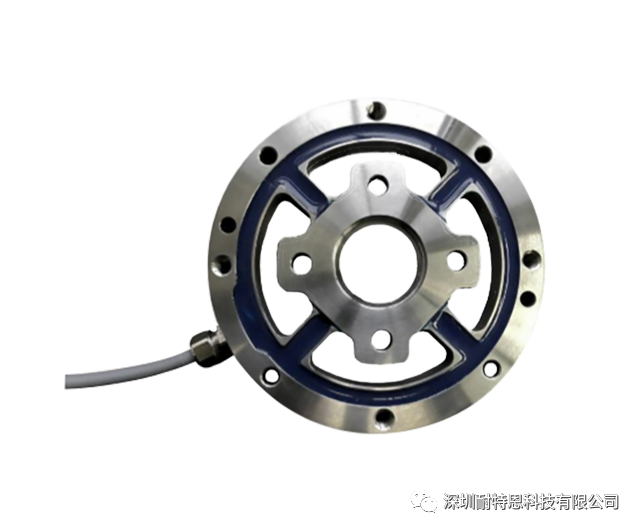

德国ME超薄静态扭矩传感器TS110a

江苏某机械公司需要一款扭矩传感器，用于测量微型钢丝件的扭矩,装在设备测试端，实时监控扭矩最大值和最小值，来检测钢丝件的生产产品是否合格。

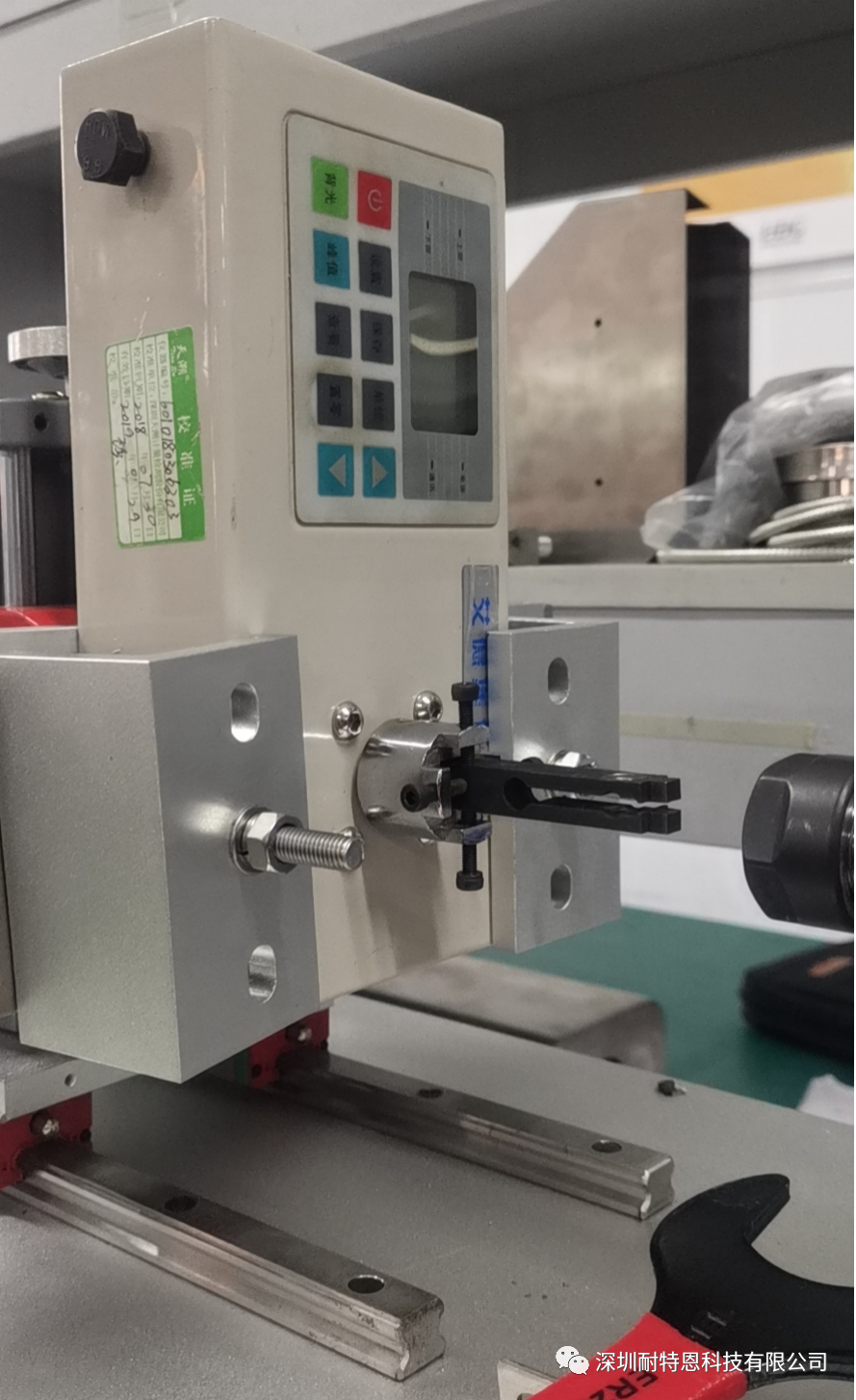

客户原有的一款扭力仪，其分辨率检测产品显示不出扭矩值，因此需要重新寻找一款微小量程的扭矩来再次实现要求。

实际需求为法兰静态扭矩传感器，量程：0.01~150mNm，并配软件，要求：实时扭矩，峰值扭矩，曲线图（能生成曲线报告，最大扭矩值，可打印），软件画面有启动、停止按钮（控制输出到PLC开关量，模拟量）。

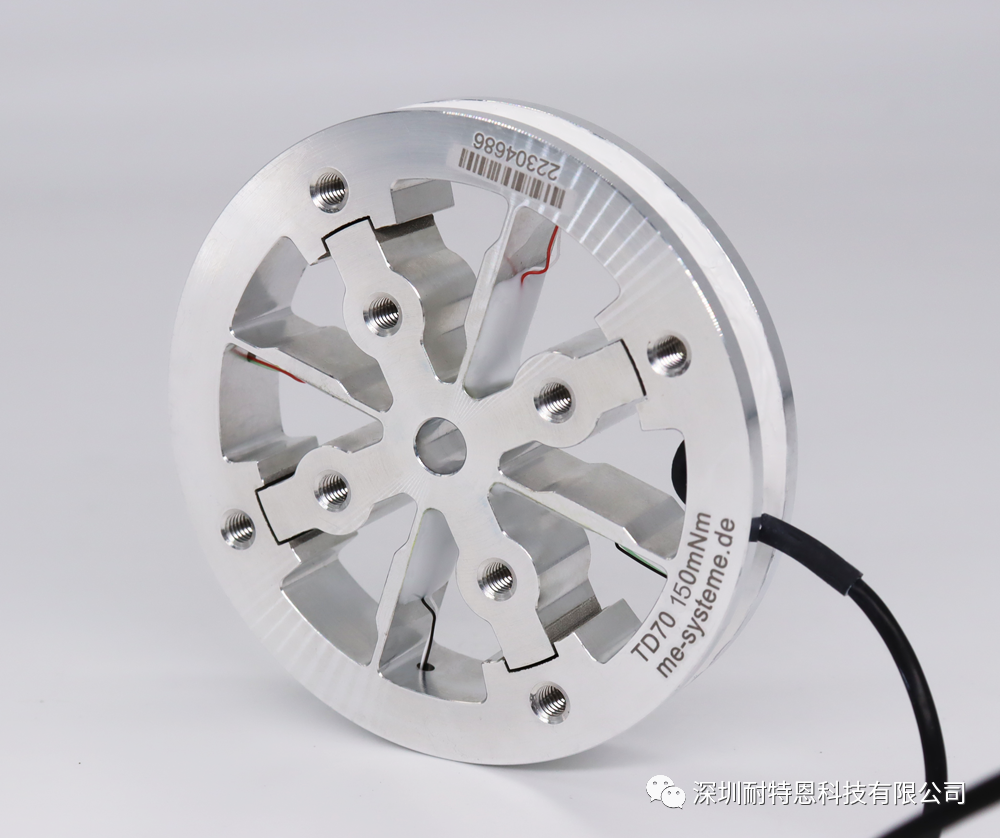

静态扭矩传感器TD70-±150mN.m

根据客户需求，我们选用了静态扭矩传感器TD70-±150mN.m，因为扭矩量程很小，首选法兰安装，其高精度，分辨率可达0.01mNm.并可用软件显示，达到了客户的最终测试要求，获得了客户好评。

最终方案：

· 扭矩传感器：TD70-±150mN.m（该型号最小量程可以做：25mNm）

· 配仪表：GSV-2TSD-DI -5+5/250/3,5

· 品牌：德国ME

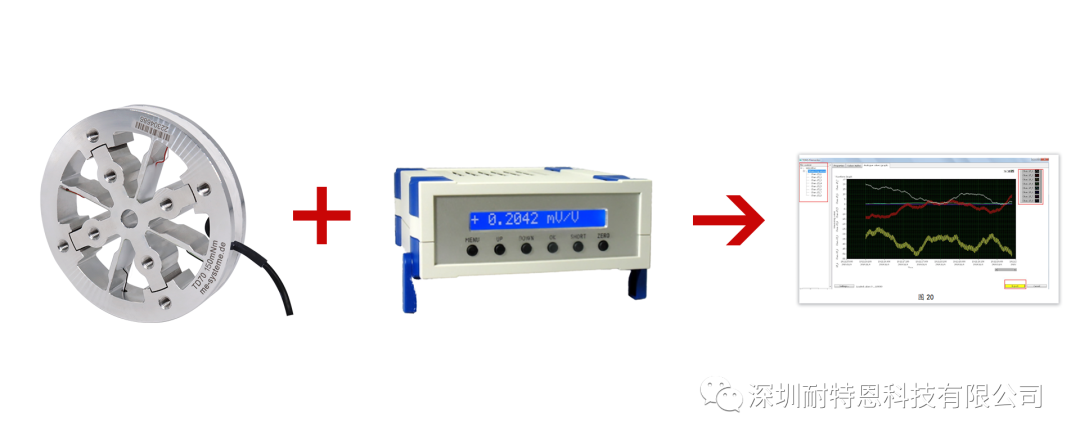

· 配套仪表+软件：GSV-2TSD-DI -5+5/250/3,5

可实现实时扭矩（显示0.000mN.m），峰值扭矩（显示0.000mN.m），曲线图（能生成曲线报告，最大扭矩值，可打印），软件画面有启动、停止按钮，同时可输出模拟量。

仪表主要功能：

1.显示，精度：0.05%

2.±5V模拟量输出

3.24位,至200.000数字显示分辨率

4.可选RS232或者RS485或带USB接口，支持ME软件显示

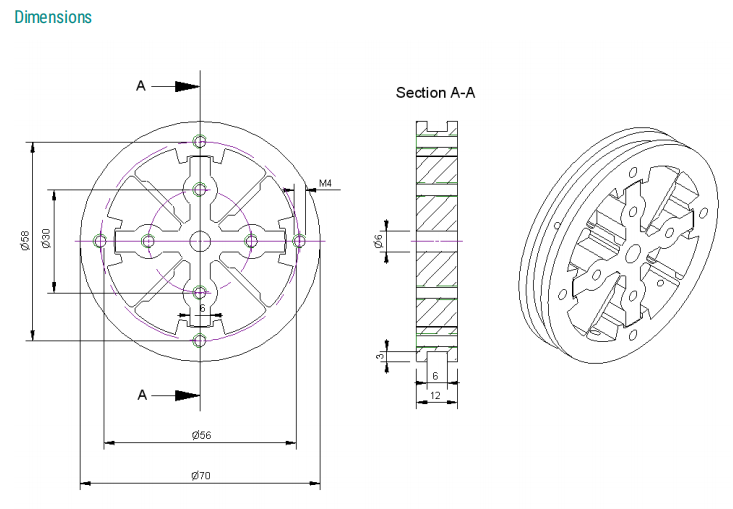

传感器尺寸图如下：

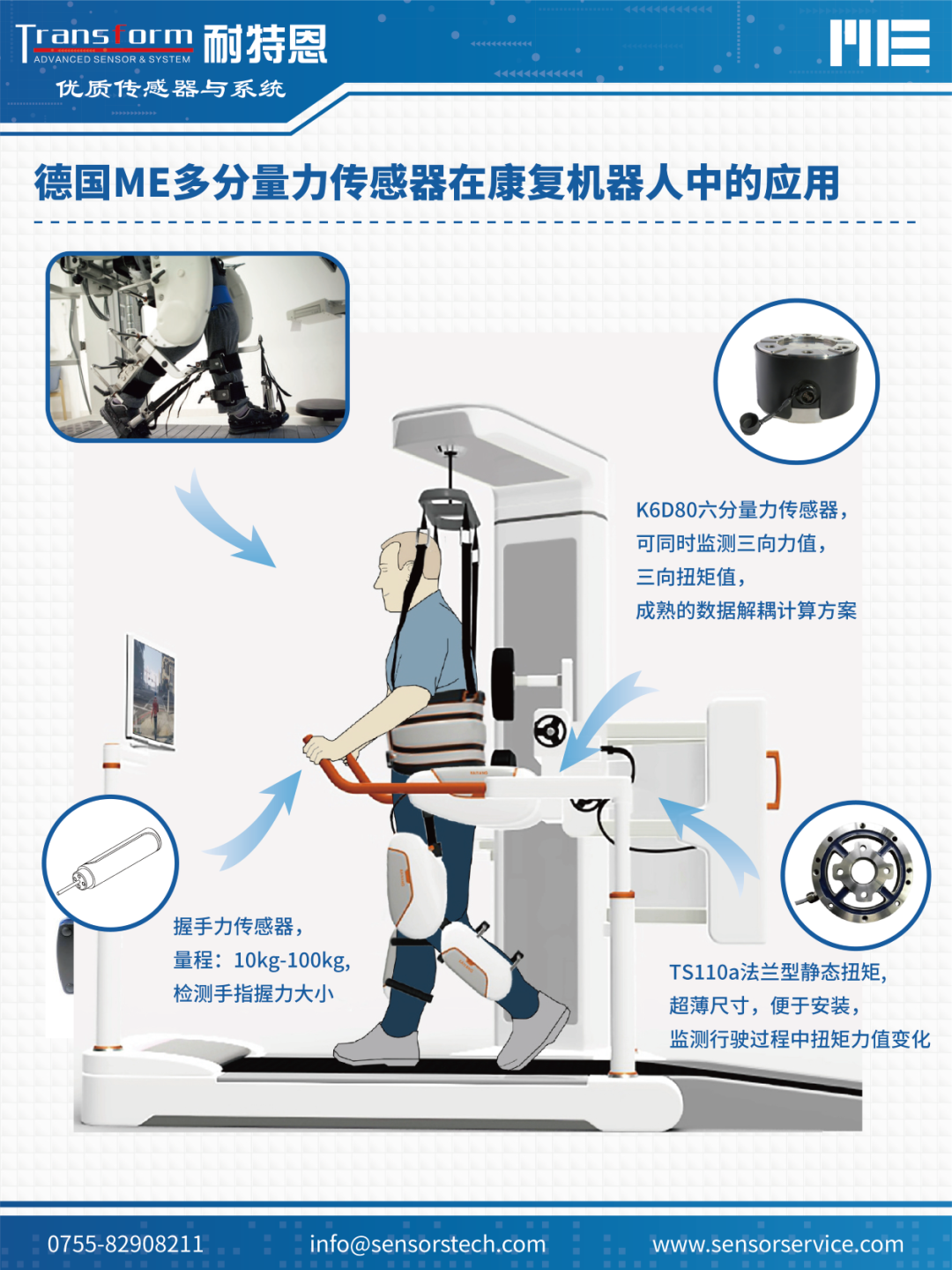

ME品牌的该系列超薄静态法兰扭矩传感器不仅应用于微型钢丝件的扭矩测量，也曾应用于测试某医疗设备制造公司，对介入导丝设备的螺纹端进行质量检查。同时大量应用于机械臂，机器人，医疗器械等行业，用于检测关节处运动过程中扭力的变化值。

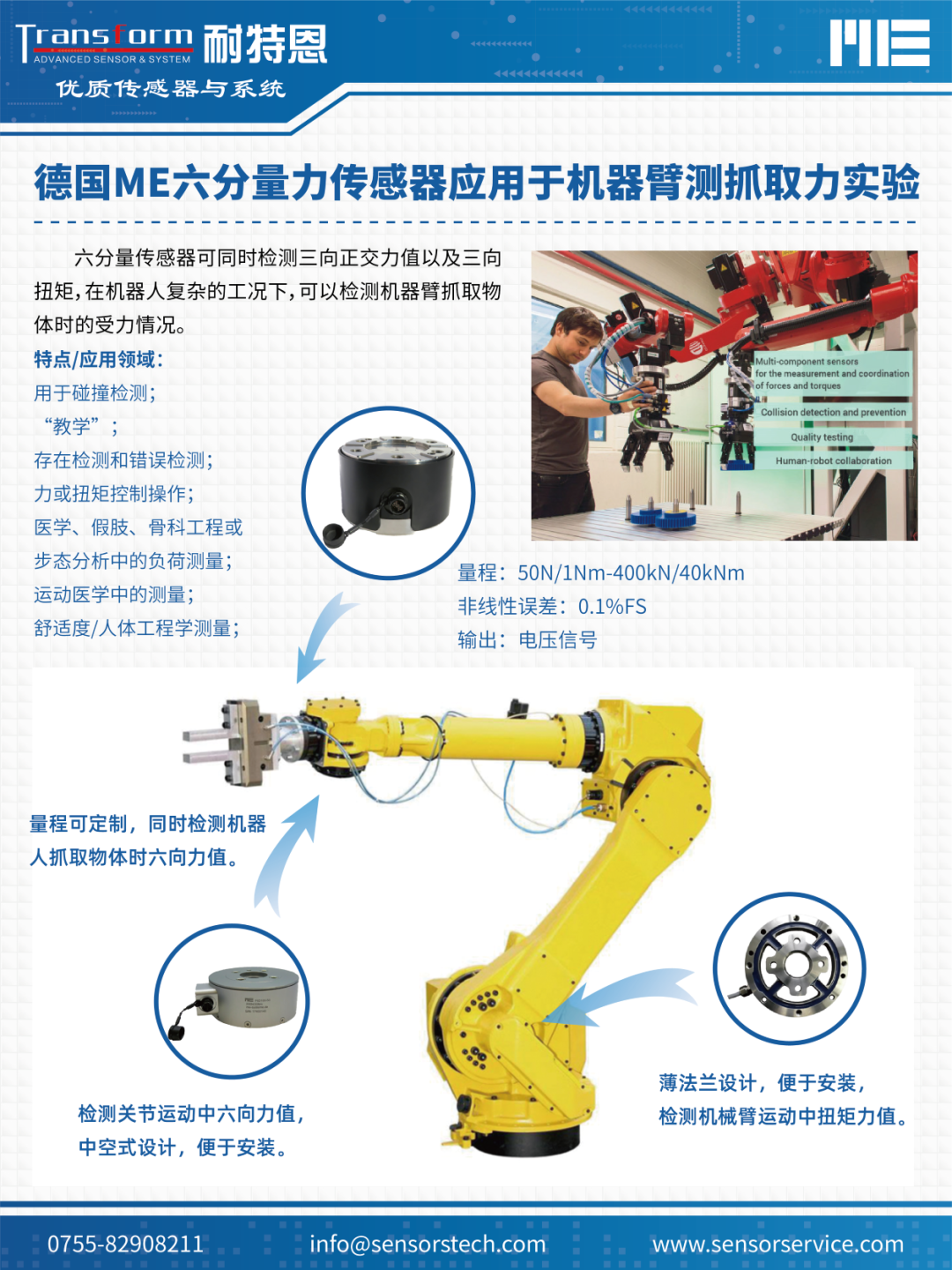

应用案例

另外：耐特恩提供量身定制的产品服务

我们开发了量身定制的传感器解决方案，我们完全根据您的需求定位，并以最佳质量提供传感器。凭借我们解决方案的高品质和耐用性，您可以保证在这些行业中必不可少的安全性。

灵活的设计过程——得益于我们优质的传感器服务和制造方面的广泛专业知识，我们为您开发了特定的解决方案：快速，最佳地适应您的要求。
