空调流量开关的安装、选用、调节

空调 流量开关的安装、选用、调节

水流开关也称为流量开关，水流开关在冷水机组和空调工程的水系统中应用广泛, 它能保证空调系统安全、高效地运行。当水流量变化时, 水流对靶片产生的作用力使得杠杆转动, 控制电路闭合或断开, 从而达到自动控制的目的控制。

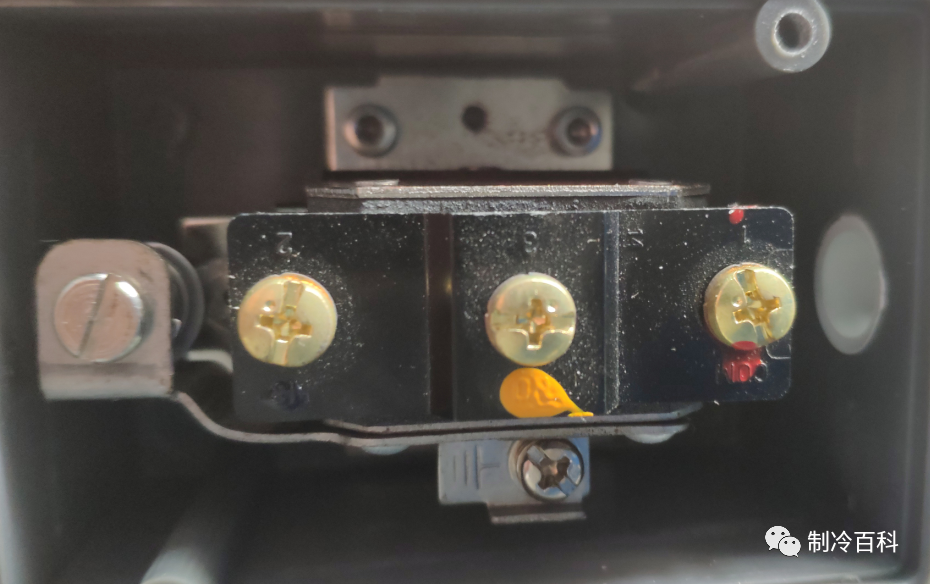

开关接线螺钉旁有红、黄标志，红色为二组开关的公共接线端，黄色为常开触点，另外一个为常闭触点。当管道内液体流量增加后开关动作，常闭触点变为常开触点，常开触点变为常开触点。

流量开关的安装

流量开关要安装在直线管道上，其二边至少有5倍管径以上的直线管道。将流量开关拧入管道三通时，为防止开关损坏，不允许握住壳体进行安装，必须使用六角扳手扳住阀体六角处安装。

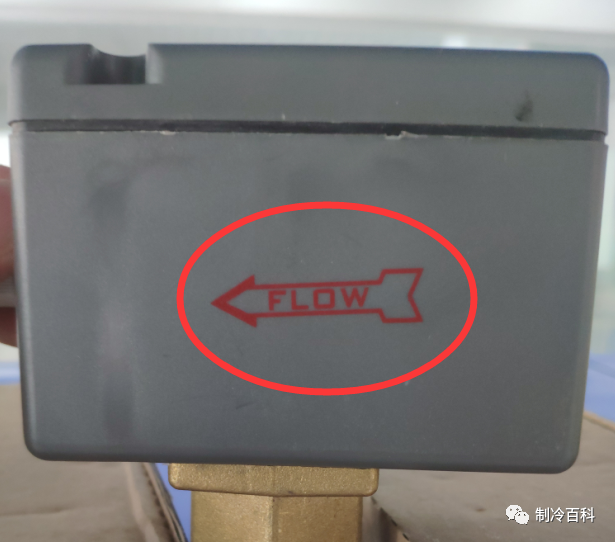

流量开关拧紧时应使流向片与流体的流向垂直，并保持流量开关外壳上的箭头方向与管道内流体的流向一致。流量开关可安装在水平管道或液流方向向上的垂直管道中，但不能安装在液流向下的管道中。

流向片的选用

为使开关能感应流量的变化，流向片不得与管道接触，也不得与管道中任何其他装置接触。检查是否接触，可取下流量开关外壳，用手轻按主杠杆往返几次，感觉有无阻碍；若无阻碍，则证明无接触。

流量开关有可拆卸的流向片，可根据实际安装状态选用不同的流向片，如无合适长度的流向片，可用稍长的流向片修剪而成。但流向片安装不得过短，太短会影响开关的灵敏度，严重的会使开关不动作。

调节

调节结束后，应检查流量开关的设定值不低于出厂设定值，通过按动主杠杆数次，检查主杠杆回复时开关有无“咔嗒”声，一旦发现没有，应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。

PS：在使用过程中，水流开关的流向片因长期弯曲受压容易疲劳失效，导致不能在缺少流量时正常复位，从而发生故障。水流开关质量的好坏直接影响制冷设备正常与否。

来源：制冷百科
