定义 ：
压力计是一种在压力测量柱内使用可接受的液体来观察两个不同位置之间的压力差的设备，或者可以说是某一特定点与大气之间的压力差。主要有 5 种压力计。
压力计的类型

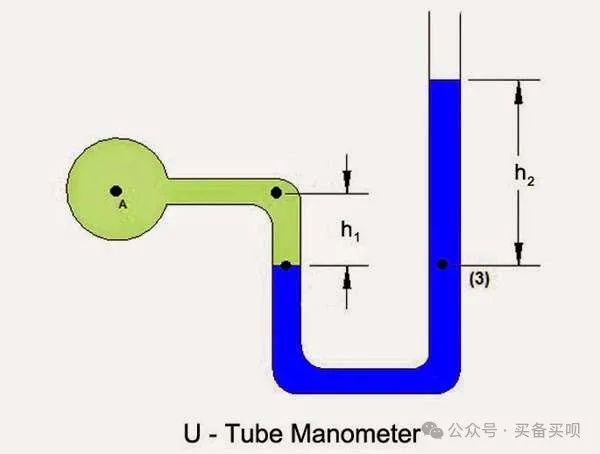

1) U 型管压力计：（压力计类型）
该压力计非常容易构造。它由一根 U 形弯管组成，其一端连接到压力表位置“A”，另一位置可接收大气。然后里面塞满了液体。液体的密度决定了可以观察到的压力变化。
如果一个端口对大气开放，因此另一端口连接到要观察的压力，则该设备充当表压计。如果每个端口连接到2个完全不同的未知压力，则仪器充当差压计。
它将观察每个正压和负压。它含有比重大于待观察压力的液体的液体。
其中“γ”是液体的比重，“P”是 A 处的压力（您要计算的）。
因此; A 处的压力为 P = γ2h2 – γ1h1

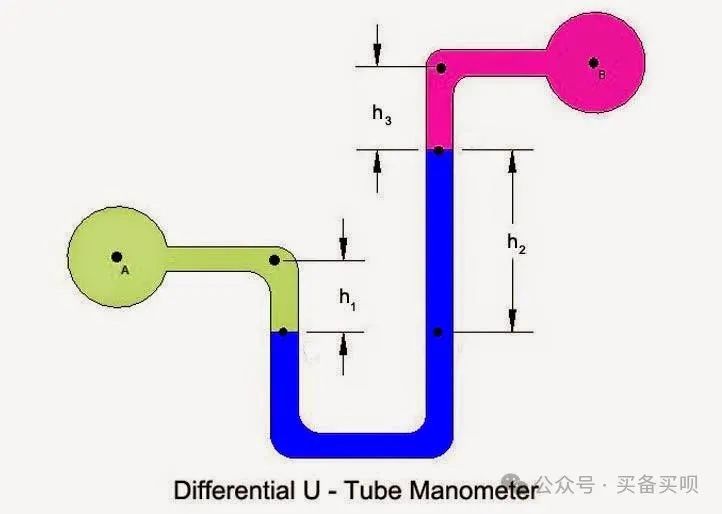

2) 差压 U 型管压力计：（压力计类型）
差动 U 型管压力计与我们在上面提到的 U 型管压力计非常相似。这里，一个开放位置（被认为是 U 型管压力计中的大气位置）连接到不同的压力位置，即
该压力计主要用于观察完全不同点之间的差异，否则您会说我们倾向于计算差异。
A 和 B 之间的压力差由方程给出

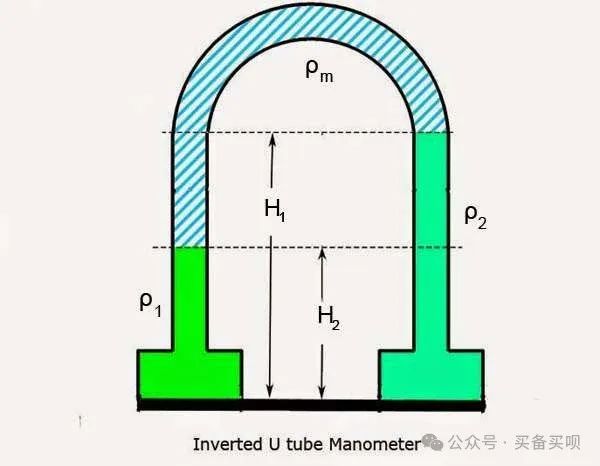

3）倒U型管压力计：（压力计类型）
倒U形管压力计用于测量液体中的微小压差。它由装有轻质液体的倒 U 形管组成。当需要更高的精度时，这通常用于观察两点之间的低压差异。它通常由位于测压液体类型顶部的辅助空气开关组成。
注：倒U型管压差计用于测量真空压力。倒U型管差压计可以有一个倒U型管，内装有轻质液体。
让我们考虑一下倒 U 管差压计与 2 个管道中的 2 个点连接，如下图所示。这两个管道充满了相对密度完全不同的液体。如图所示，目的 A 和目的 B 处于完全不同的层次。
压力差通常根据下面提到的方程计算
PA – ρ1gH1 – ρmg(H2– H1) = Pb – ρ2gH2
PA – ρ1g H1 = Pb – ρ2g H2 – ρL g H
重新排列后
PA – Pb = ρ1g H1 – ρ2g H2 + ρmg(H2– H1)
其中 ρm = 测压液体的密度
ρ2 , ρ1 = 2种完全不同液体的密度

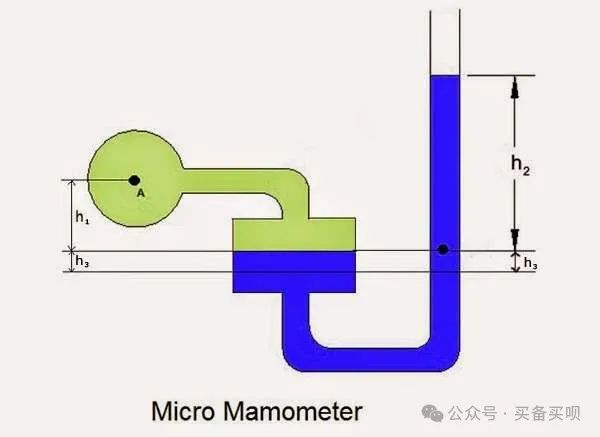

4）小型压力计：（压力计的类型）
微压力计是一种基于斜管压力计原理的特殊液柱压力计。它用于测量非常微小的压力变化或极低的压力变化。有人会说微压力计是一种简易压力计的变种，其一个分支由更大的横截面空间形成。它观察到的压力变化非常小，且精确度很高。
让“a”=管的面积，
A = 水库面积，
h3 = 储液罐液位下降，
h2 = 管内液体的上升，
通过质量对话，我们倾向于得到 A*h3 = a*h2
将压力水头等同于我们倾向于得到的基准
p1=(pm-p1)*gh3+gh2-p1*gh1

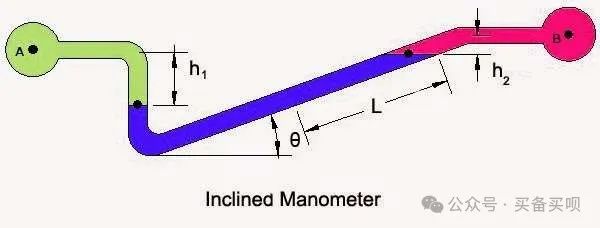

5）倾斜压力计：（压力计类型）
倾斜压力计用于测量微小的压力，比垂直管式压力计观察更准确。由于倾斜度，压力计中液体影响的间隙很多。相关的倾斜压力计可以是一个稍微弯曲的管子，里面有液体，通常是一种油混合物。管的中间部分有刻度。根据压力计制造商的说法，刻度通常为百分之一英寸。
好处 ：
压力计的倾斜角度有几个好处。施加在倾斜压力计上的少量或少量压力会导致液体相对于管的刻度产生过大的运动。因此，刻度尺通常非常精确——精确度低至 MM 的百分之一。
