共模滤波器抑制EMI原理详解
简单给共模滤波器抑制EMI（电磁干扰）的原理详解，结合核心工作机制、关键元件作用及设计要点进行结构化分析：
一、共模干扰的形成机制
1. 干扰来源
- 共模干扰指电源线或信号线对地之间的高频噪声（如开关电源的开关噪声、雷击浪涌），频率范围通常为100kHz–300MHz。
成因包括：
电路不对称导致电流不平衡
外部电磁场感应（如附近设备辐射）
寄生电容耦合（如变压器绕组对地电容）

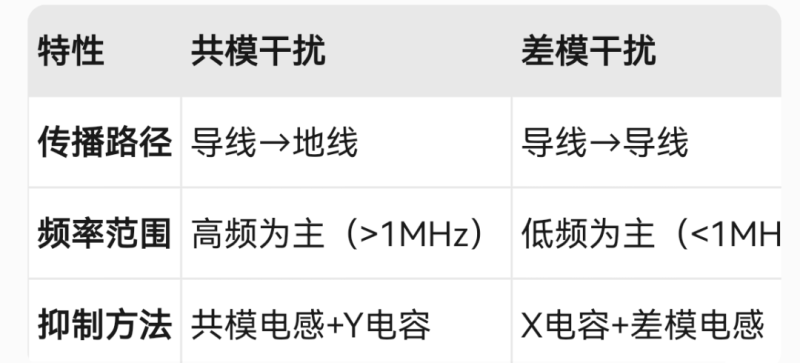

2. 与差模干扰的区别
二、共模滤波器的核心工作原理
（1）共模电感（共模扼流圈）
结构特点：
双线并绕在同一磁芯上，形成高共模阻抗、低差模阻抗的特性。
抑制机制：
共模电流：两线电流同向→磁通叠加→感抗增大→阻碍噪声通过（磁场抵消效应）。
差模电流：两线电流反向→磁通抵消→感抗极小→不影响正常信号。
（2）Y电容（共模电容）
接法：跨接在每条电源线与地线之间。
作用：
将共模噪声旁路到地，与共模电感形成LC低通滤波器，增强高频衰减。
注：Y电容容值需严格限制（典型值2.2nF–4.7nF），避免漏电流超标。
（3）组合滤波结构

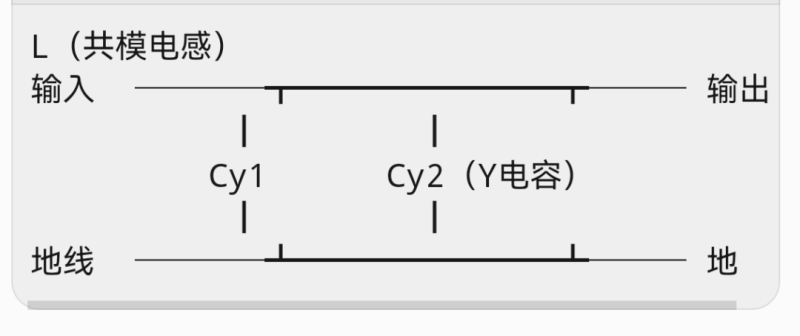

典型电路为 “共模电感 + Y电容” 或 “π型滤波器”（共模电感+双Y电容）：
高频噪声路径：噪声电流→经Y电容旁路至地→剩余噪声被电感阻抗阻挡。
三、关键设计参数与优化策略
1. 频率响应匹配
根据噪声主频（如开关电源的100kHz–1MHz）选择电感，确保其阻抗峰值覆盖噪声频段。
示例：100MHz噪声需选阻抗 >500Ω@100MHz的共模电感。
2. 磁芯材料选择
锰锌铁氧体：适用于1MHz以下低频噪声。
镍锌铁氧体：适用于 >10MHz高频噪声（高频磁导率高）。
3. 布局与接地要点
缩短Y电容接地路径：过长导线会引入寄生电感，降低滤波效果。
单点接地：避免地环路形成新干扰源。
屏蔽层应用：在敏感信号线外包裹屏蔽层并接地，阻断外部辐射干扰。
4. 混合滤波器技术（进阶）
有源-无源混合方案：
检测共模电压→生成反向补偿信号→注入电路抵消噪声，解决传统滤波器高频衰减不足问题。
四、典型应用场景
1. 开关电源输入/输出端
滤除MOSFET开关产生的高频共模噪声，防止污染电网。
2. 高速数字接口（USB/HDMI）
抑制信号线辐射，降低误码率。
3. 电机驱动系统
阻断PWM调速导致的共模电流对控制电路的干扰。
五、性能验证指标
插入损耗（Insertion Loss）：
滤波器接入前后噪声电压比值（dB），越高说明抑制效果越强。
测试标准：
依据CISPR 32/EN 55032等EMC法规，验证30MHz–1GHz频段限值。
> 提示：具体器件选型可参考Murata BLM系列、TDK MMZ系列等厂商的阻抗-频率曲线。如需抑制纳秒级瞬态干扰（如EFT），需增加TVS管配合使用。
