让温度“说话”，数字温度传感器如何智能感知温度？
作为自然界最敏锐的“通用语言”之一，从破土而出的植物新芽到钢铁熔炉中的炽热火焰，温度一直都在无声地影响着万物运行的节奏，它不仅是农业播种与收获、牧业养殖与繁育、工业材料加工与产品制造等领域的关键生产因素之一，更是所有地球生物赖以生存的重要气候参数。
因此，如何更好地“读懂”温度已成为各行各业实现提质增效的重要突破点之一，而数字温度传感器就是人类通过发展物联网技术让温度实现快速“说话”的重要途径。数字温度传感器是一种能直接输出数字信号的传感器，具有微型化、易集成、低功耗与高精度等优势，已被广泛应用于可穿戴设备、医疗监测、工业自动化、智能家居与智能楼宇等领域之中。
数字温度传感器，温度感知的“智慧大脑”
例如，华普微自主研发的T09就是一款高性能的数字温度传感器。T09测量精度可达±0.2℃（-10℃~65℃），可在1.71V–3.6V（0℃至125℃）电源电压范围内工作。同时，T09还采用了WLCSP封装技术，封装尺寸仅为1.5×1mm，工作电流仅为6 µA，待机电流仅为0.1µA，可为电池供电或需要移动的IoT设备提供更多的续航空间与灵活性。
T09是一个极易集成与使用的解决方案，具备出厂校准传感器、集成线性化功能，并支持8个独立的I²C地址配置，可在同一总线上部署8个T09器件，此外，T09还具备报警功能，可触发中断等保护机制，防止设备因温度过高而损坏。

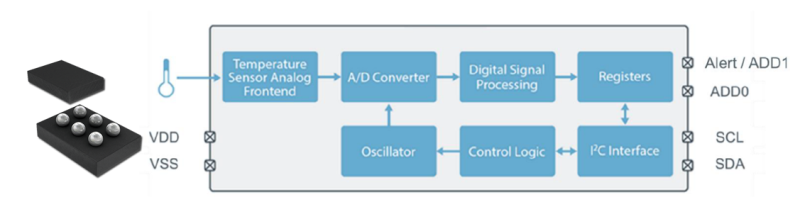

数字温度传感器T09 功能框图
如上图所示，T09由温度传感器、A/D转换器、数字信号处理器、寄存器组和I²C总线接口等部分组成，可视为一个完整的数字温度传感器系统。在该系统中，温度传感器所生成的模拟信号会由A/D转换器转换为数字信号，该信号随后会由数字信号处理器进行进一步处理并写入寄存器。
T09的寄存器组由TVAL（温度寄存器-只读）、CONFIG（配置寄存器-读/写）、TLOW（最低温度报警寄存器-读/写）、THIGH（最高温度报警寄存器-读/写）以及INDEX（索引）所组成，用户主机可通过I²C总线接口访问这些寄存器以配置T09的运行模式或获取温度信息。

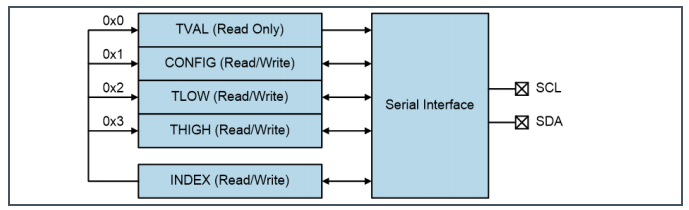

数字温度传感器T09 带串行接口的寄存器映射
例如，T09的CONFIG（配置寄存器）是一个16位寄存器，当用户主机通过I²C总线协议向地址0x1写入数据时，实际上就是在修改配置寄存器的16位值；而若是只读取该地址则是获取当前T09的配置状态。

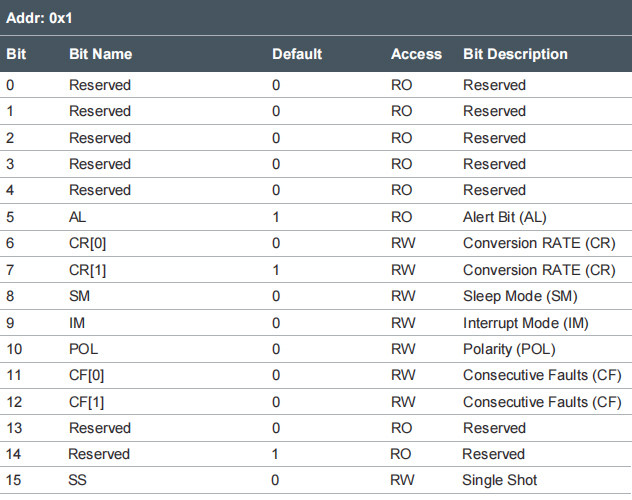

数字温度传感器T09 16位配置寄存器（默认状态）
示例：若需设置T09为睡眠模式，用户主机可向地址0x1的配置寄存器写入16位数据——0000 0101 1000 0010（位8 SM由0写为1），T09会立即按新配置运行，进入睡眠模式。用户可通过灵活配置寄存器，使T09适应多种不同的应用场景。（注：更多细节请阅读T09产品规格书）
数字温度传感器，赋能设备温度“感知神经”
数字温度传感器T09可通过I²C总线接口直接与数字电路连接，其不仅能简化温度监测系统中的电路设计，降低系统成本，还能提升系统整体的稳定性和可靠性。

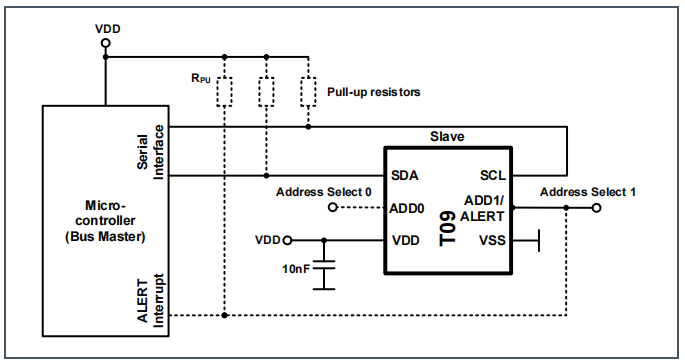

数字温度传感器T09 应用原理图
在智能家居方面，通过将数字温度传感器嵌入到空调、地暖等智能家居设备中，即可实时监测室内温度，并根据寄存器设置的温度阀值自动调节设备的工作状态，从而能在实现节能减排的同时，提高用户的生活舒适度。
在可穿戴设备方面，通过将数字温度传感器嵌入到智能手表、智能手环等智电子设备中，即可精准捕捉人体的温度波动。同时，通过寄存器设置最低温度与最高温度的报警值，还能在人体体温持续超过温度阈值时，通过振动或其他方式警报人体温度正处于异常状态。
展望未来，随着物联网、大数据、人工智能等前沿技术的深度融合，数字温度传感器将不仅仅是温度的“感知神经”，更将成为智能系统中的“智慧哨兵”，在预防性维护、能源管理、健康监测等领域中发挥出更加不可替代的作用。
