全球柔性压力传感器专利技术分析与未来趋势
1. 引言
柔性压力传感器是一种能够感知外界压力并转换为电信号的柔性电子器件，广泛应用于医疗健康、人机交互、智能穿戴、机器人等领域。随着柔性电子技术的快速发展，全球范围内相关专利申请数量激增，技术路线呈现多样化趋势。本文基于全球专利数据，分析柔性压力传感器的技术发展现状，并探讨未来趋势。
2. 全球专利布局分析
2.1 专利申请趋势

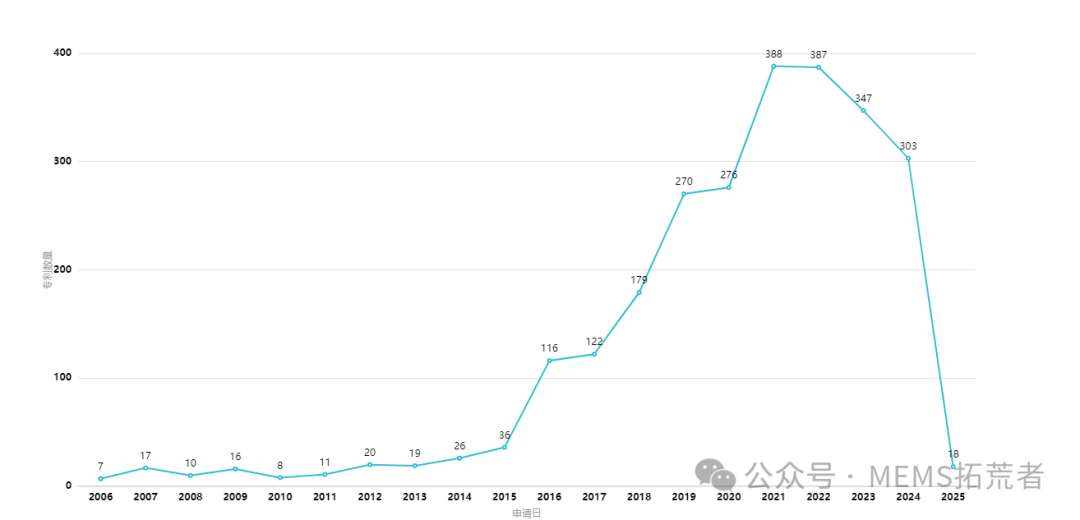

根据WIPO（世界知识产权组织）和Derwent Innovation数据库统计，柔性压力传感器的专利申请自2010年后呈现快速增长趋势，尤其是在2015-2023年间，年复合增长率超过20%。主要申请国家/地区包括：
中国（占比约40%）：高校（如清华大学、浙江大学）和企业（如京东方、柔宇科技）占据主导。
美国（占比约30%）：苹果、谷歌、Meta等科技巨头及斯坦福大学等研究机构布局广泛。
韩国 & 日本（占比约20%）：三星、LG、索尼等企业在柔性显示和可穿戴设备领域有大量专利。
欧洲（占比约10%）：主要集中在德国（如博世）和英国（剑桥大学）。
2.2 主要专利权人分析
苹果（Apple Inc.）：专注于柔性压力传感器在触控屏和健康监测（如Apple Watch）的应用。
三星（Samsung）：在柔性OLED屏幕集成压力传感技术方面领先。
京东方（BOE）：布局柔性传感器在显示和医疗领域的应用。
中国科学院：在石墨烯、碳纳米管等新型传感材料方面有较多研究。
3. 技术路线分析
柔性压力传感器的核心技术包括传感材料、结构设计、制造工艺和信号处理，主要技术路线如下：
3.1 传感材料技术
电阻式（压阻式）（占比约45%）
材料：碳纳米管（CNT）、石墨烯、导电聚合物（如PEDOT:PSS）。
优势：结构简单、成本低，适用于大面积传感。
代表专利：US20180217012A1（Apple，基于纳米线的柔性压力传感器）。
电容式（占比约30%）
材料：柔性介电层（如PDMS、Ecoflex）+ 导电电极（银纳米线、ITO）。
优势：高灵敏度，适用于微小压力检测。
代表专利：KR1020200012345（三星，可折叠屏压力传感技术）。
压电式（占比约15%）
材料：PVDF（聚偏氟乙烯）、ZnO纳米线。
优势：动态响应快，适用于高频压力检测。
代表专利：CN110726501A（中科院，基于PVDF的柔性压电传感器）。
其他新兴技术（如光学式、摩擦电式）（占比约10%）
代表专利：WO2021156789（Meta，基于光信号的柔性压力传感）。
3.2 结构设计

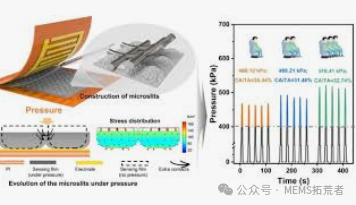

微结构设计（如金字塔、圆柱阵列）：提高灵敏度（如Stanford的仿生微结构专利US20190064012）。
多层堆叠设计：实现多模态传感（压力+温度+形变）。
可拉伸设计：适用于电子皮肤和可穿戴设备。
3.3 制造工艺
印刷电子技术（如喷墨打印、丝网印刷）：低成本、大面积制造。
纳米材料自组装：提升均匀性和性能。
激光刻蚀 & 转印技术：高精度图案化。
4. 未来技术趋势
4.1 材料创新
自修复材料：提升传感器耐久性（如基于动态键合水凝胶的传感器）。
生物相容性材料：推动医疗植入式传感器发展。
可降解材料：环保柔性电子设备。
4.2 智能化与集成化
AI+柔性传感：结合机器学习优化信号处理（如手势识别、健康监测）。
多模态传感：集成压力、温度、湿度等多种传感功能。
4.3 新兴应用场景
医疗健康：电子皮肤、连续血压监测、智能绷带。
元宇宙 & 人机交互：触觉反馈手套、虚拟现实触控。
机器人 & 智能制造：柔性机械手、工业检测。
5. 结论
柔性压力传感器技术正处于快速发展阶段，未来将朝着更高灵敏度、更低成本、更智能化和更广泛的应用场景发展。中国、美国、韩国和日本是主要技术竞争市场，企业需关注材料创新和跨学科融合，以抢占技术制高点。
