压力变送器简介及常见故障的处理方法

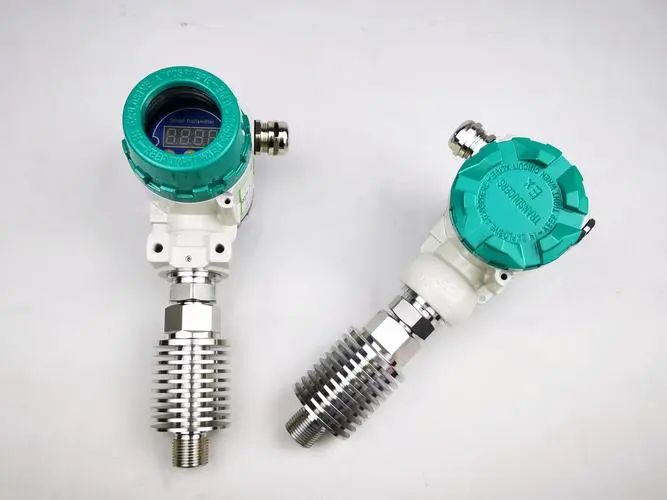

压力变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

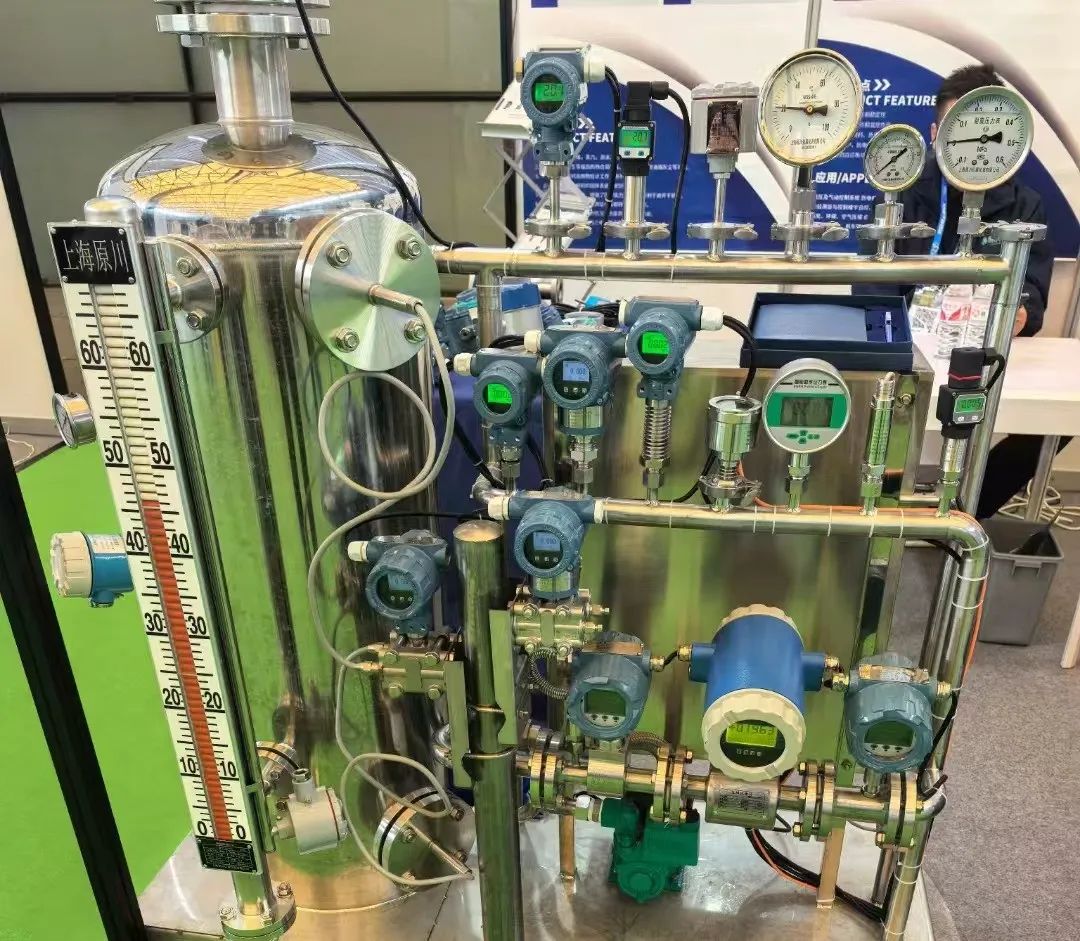

一、产品应用领域
压力变送器广泛应用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位，用于实现对流体压力的精确测量，并适用于各种全天候环境及具有腐蚀性的流体介质。
二、产品特性
1、具备高准确度和良好的稳定性。除采用进口原装传感器并经激光修正外，还对整机在使用温度范围内的综合温度漂移、非线性误差进行了精细补偿，确保了在使用温度范围内具有较小的非线性误差和良好的温度稳定性。
2、具备可靠的机械保护等级IP65和防爆保护等级iaⅡCT5，适用于各种恶劣环境。
3、能够测量粘稠、结晶和腐蚀性介质。
4、提供4~20mADC标准电流信号输出，采用二线制工作方式，具有较强的带负载抗干扰能力。
5、产品体积小巧、重量轻，便于安装、调试、维护和使用。
三、技术参数
被测介质：与316不锈钢兼容的液体、气体、蒸汽
测量范围：-95KPa~60MPa
输 出：4~20mADC二线制
精 度：0.25%F.S、0.5%F.S
电源电压：12~24VDC
机械保护等级：IP65
防爆等级：iaⅡCT5
关联设备：EXZ231B型安全栅
使用温度：-10~+80℃
存贮温度：-40~+125℃
过载极限：额定量程的1.5~3倍
相对湿度：小于95%
负载电阻：不大于750Ω
安装位置：无限制
零点温度系数：小于0.02%/℃
满程温度系数：小于0.02%/℃
四、物理特性
隔离膜片：316不锈钢
接触介质连接件：不锈钢
0型环：丁晴橡胶
外壳：铝合金
外壳喷涂：环氧树脂
过程连接方式：1/2NPT外螺纹、M20×1.5外螺纹
电气连接：电缆孔为8
重量：约1kg
五、工作原理
过程压力通过压力传感器转换为电信号，经过差分放大器、输出放大器放大后，再通过V/A转换器转换，输出与输入压力成线性对应关系的4～20mA标准电流信号。
六、零点和量程调整

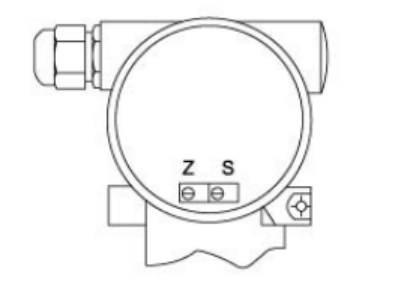

变送器的零点和量程，开盖后可连续调整。（Z）为零点电位器，（S）为满量程电位器。
七、变送器外形尺寸

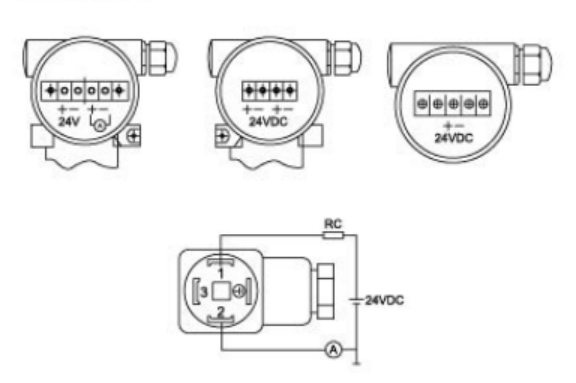

八、接线方式
九、压力变送器的常见故障及处理方法
9.1、变送器输出≥20mA
（1）变送器电源是否正常
解决方法：如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)(0.02A)Ω
（2）实际压力是否超过智能压力变送器的所选量程
解决方法：重新选用适当量程的智能压力变送器。
（3）压力变送器是否损坏,严重的过载有时会损坏隔离膜片。
解决方法：需发回生产厂家进行修理。
（4）接线是否松动
解决方法：接好线并拧紧
（5）电源线接线是否正确
解决方法：电源线应接在相应的接线柱上。
2、变送器无输出
（1）查看变送器电源是否接反；
解决方法：把电源极性接正确
（2）测量变送器的供电电源，是否有24V直流电压；
解决方法：必须保证供给变送器的电源电压≥12V(即变送器电源输入端电压≥12V)。如果没有电源,则应检查回路是否断线、检测仪表是否选取错误(输入阻抗应≤250Ω);等等。
（3）如果是带表头的，检查表头是否损坏(可以先将表头的两根线短路,如果短路后正常,则说明是表头损坏)；
解决方法：表头损坏的则需另换表头,
（4）将电流表串入24V电源回路中,检查电流是否正常；
解决方法：如果正常则说明变送器正常,此时应检查回路中其他仪表是否正常。
（5）电源是否接在变送器电源输入端
解决方法：把电源线接在电源接线端子上。
3、压力指示不正确
（1）变送器电源是否正常
解决方法：如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/(0.02A)Ω
（2）参照的压力值是否一定正确
解决方法：如果参照压力表的精度低,则需另换精度较高的压力表。
（3）压力指示仪表的量程是否与智能压力变送器的量程一致
解决方法：压力指示仪表的量程必须与智能压力变送器的量程一致
（4）压力指示仪表的输入与相应的接线是否正确
解决方法：压力指示仪表的输入是4~20mA的,则变送器输出信号可直接接入;如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻,然后再接入变送器的输入。
（5）变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/(0.02A)Ω
解决方法：如不符合则根据其不同可采取相应措施:如升高供电电压(但必须低于36VDC)、减小负载等。
（6）多点值记录仪没有记录时输入端是否开路；
解决方法：如果开路则:(1)不能再带其他负载;(2)改用其他没有记录时输入阻抗≤2500Ω的记录仪。
（7）相应的设备外壳是否接地
解决方法：设备外壳接地
（8）是否与交流电源及其他电源分开走线
解决方法：与交流电源及其他电源分开走线
（9）压力传感器是否损坏,严重的过载有时会损坏隔离膜片
解决方法：需发回生产厂家进行修理。
（10）管路内是否有沙子、杂质等堵塞管道,有杂质时会使测量精度受到影响
解决方法：需清理杂质,并在压力接口前加过滤网。
（11）管路的温度是否过高,压力传感器的使用温度是-25~-85℃,但实际使用时好在-20-70℃以内
解决方法：加缓冲管以散热,使用前好在缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命。
