涡街式流量计安装方法全攻略

涡街式流量计有诸多优势，但若安装不当，不仅会影响测量数据的准确性，还可能缩短仪表使用寿命。只有掌握了正确的涡街式流量计安装方法，才能助力其发挥最佳性能。

1、在安装过程中为保证仪表不受损伤，应根据实际情况按如下步骤安装：

1.1管道开孔施工：按照流量计法兰的开孔尺寸要求，在管道上精确测量并切割出相应尺寸的安装孔，确保开孔位置符合设计规范；

1.2仪表预安装定位：将已装配好法兰的整套涡街式流量计垂直插入管道开孔处，调整至设计要求的安装角度和位置；

1.3法兰临时固定：对两片法兰两边实行点焊定位固定，确保在后续操作中不会发生位移，同时保持焊接间隙均匀；

1.4焊接前准备：拆除流量计传感器部件后，按照焊接工艺规范对法兰进行满焊作业，焊接完成后及时清理焊渣，并对管道系统进行吹扫排空，确保无残留杂质；

1.5最终组装：将传感器重新安装到已焊接完成的法兰组中间，使用规定扭矩的螺栓进行对称紧固，确保密封面受力均匀，形成完整密封结构。

2、为防止仪表损坏且数据准确，涡街式流量计安装过程中应注意的事项如下：

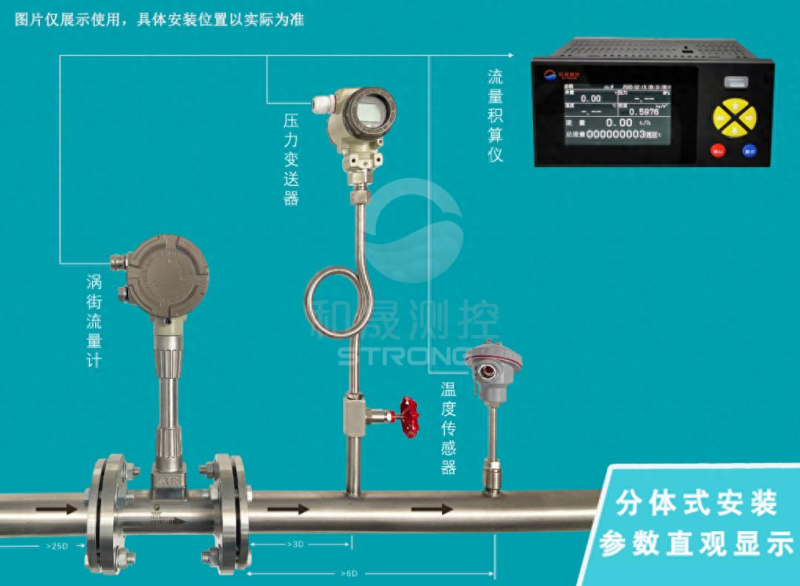

2.1当测量的介质（如压缩空气、蒸汽等），需对温度和压力进行修正时必须严格按照规范设置取压点和测温点。其中取压点应设置在流量计下游3倍管径的位置，取温点则应设置在流量计下游5倍管径的位置，以确保采集到的参数能准确反映流经流量计的介质状态；

2.2为确保测量精度，安装时必须保证管道内径与传感器通径完全一致，避免因管径变化引起流速突变。同时，传感器两侧安装的石棉垫片内径也必须与传感器通径严格匹配，防止因垫片内径不当造成流体扰动或测量误差；

2.3在整个安装过程中必须采取有效措施保护传感器，避免受到机械冲击或高温环境影响。在特殊工况下，如存在液体沉积风险时，允许将传感器在垂直方向作30°以内的倾斜安装，但需确保不影响测量精度；

2.4安装时必须仔细核对传感器壳体上标注的流向标志，确保其箭头方向与实际流体流动方向完全一致。任何反向安装都会导致测量数据错误，因此安装后必须进行流向验证。

通过学习涡街式流量计安装方法及明确注意事项，不仅能确保测量数据的准确性，还能延长设备使用寿命，降低维护成本。希望本文的指导能帮助您顺利完成安装，让流量计在工作中发挥最大价值。如需了解更多专业技术细节，欢迎随时咨询，我们将为您提供专业支持。
