交流感应电动机中SNG-Q系列正交速度和方向传感器的应用

盛思瑞特-叶工 20250718

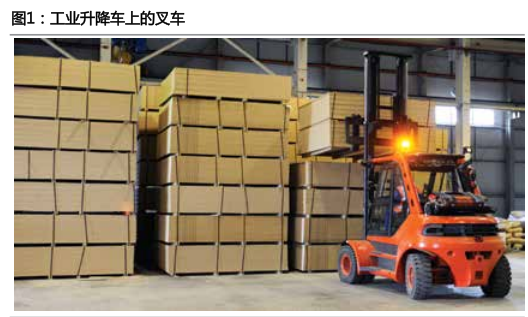

交流感应电动机用于为各种重型物料搬运设备的提升和驱动部件提供动力，例如工业升降车上的叉车以及施工和农业车辆上的轨道转向系统（参见图1）。

除了检测电机速度，某些应用还可能需要检测交流电机的速度和方向。速度和方向传感器信息是系统的重要输入控制器，用于提供适当的车辆控制。

解决方案

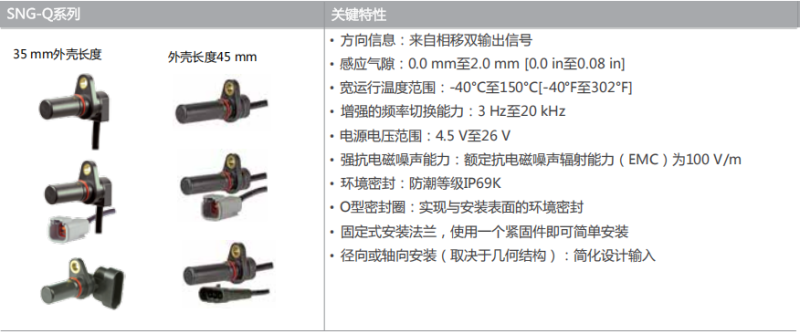

霍尼韦尔SNG-Q系列正交速度和方向传感器设计用于测量安装在交流感应电机轴上的铁磁材料齿轮的转速和方向。

交流感应电机

交流感应电动机由于结构简单、工作可靠、运行平稳等特点，在工业和交通领域得到广泛应用。

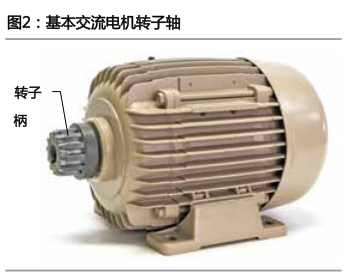

交流电机的设计更为简洁，其唯一的活动部件是转子，而直流电机则包含多个活动部件（如换向器和电刷）（见图2）。这些优势共同构成了更可靠、更具成本效益的设计方案，能够有效降低整体运行成本。设备所安装环境中的寿命。一般来说，交流电动机相比直流电动机具有以下优点：

• 需要更少的维护

• 能效更高

• 运行更简单

• 可用于更大尺寸的电机

• 更容易获得

• 运行时产生的电气噪声更少

• 提供更快的速度控制

SNG-Q系列正交速度和方向传感器的工作原理速度检测：SNG-Q系列采用霍尔效应技术，为检测目标齿轮或类似机构的旋转提供非接触式解决方案。该旋转目标必须由铁磁材料制成，并具有齿轮齿形结构（包含齿和槽）。当SNG-Q系列传感器安装在交流电机转子轴连接的旋转齿轮圆周上时，可精准捕捉齿轮齿与间隙信息，输出频率与之成正比的数字脉冲信号。

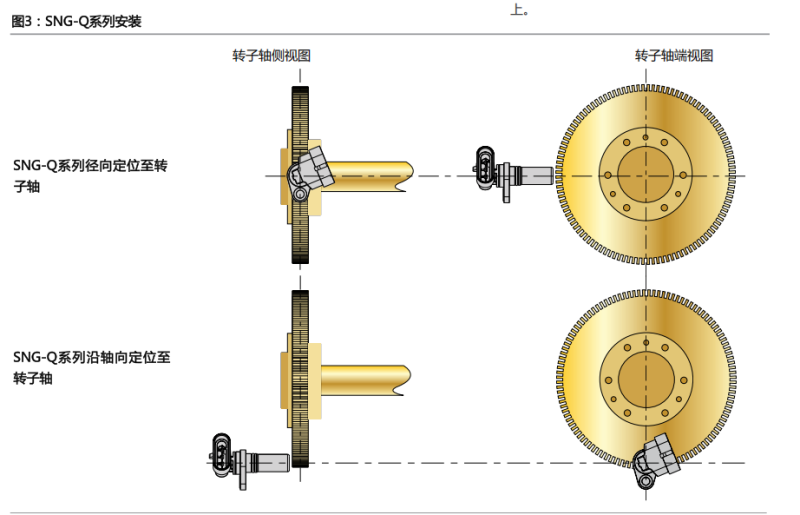

该输出信号由系统控制器转换为电机转速，其具体实现方式如图3所示。
