压力仪表

今日化题榜 20250719

压力仪表是测量管道内介质压力的仪表。常用的测量压力方法有液柱测压、弹性型变法测压和电测压法等。液柱测压是以流体静力学为基础，一般采用充有水或水银的U型管或单管测量；弹性型变法是当被测压力作用于弹性元件时，弹性元件则产生相应变形，根据变形的大小便可测出压力大小；电测压力法是通过转换元件直接把被测压力转换为电信号，按转换元件不同又分压磁式、压电式、电容式、电感式和电阻应变式。

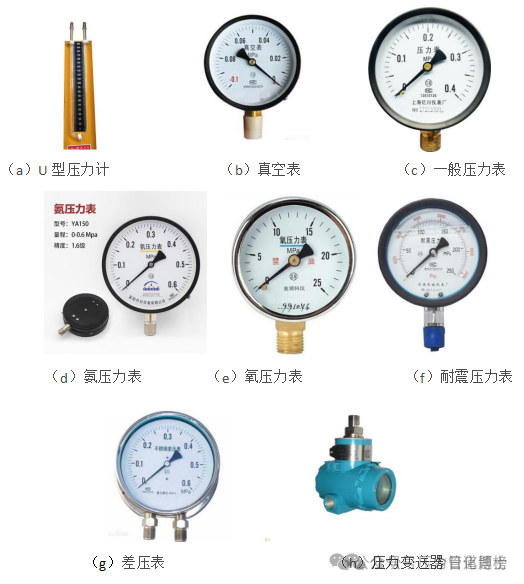

压力表按其测量精确度可分为精密压力表、一般压力表；精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级；一般压力表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表，一般压力表以大气压力为基准，绝压表以绝对压力零位为基准，差压表测量两个被测压力之差。压力表按其测量范围分为真空表、压力真空表、微压表、低压表、中压表及高压表，真空表用于测量小于大气压力的压力值，压力真空表用于测量小于和大于大气压力的压力值，微压表用于测量小于60000 Pa的压力值，低压表用于测量0~6MPa压力值，中压表用于测量10~60MPa压力值，高压表用于测量100MPa以上压力值。压力表按其显示方式分指针压力表、数字压力表。压力表按其使用功能分为就地指示型压力表和带电信号控制型压力表，一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表，除指示压力外无其他控制功能。压力表按测量介质特性不同可分为一般型压力表、耐腐蚀型压力表、防爆型压力表、专用型压力表，一般型压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力；耐腐蚀型压力表用于测量腐蚀性介质的压力，常用的有不锈钢型压力表、隔膜型压力表等；防爆型压力表用在环境有爆炸性混合物的危险场所，如防爆电接点压力表，防爆变送器等；专用型压力表用于特殊介质场合，由于被测量介质的特殊性，在压力表上应有规定的色标，并注明特殊介质的名称，氧气表必须标以红色“禁油”字样，氢气用深绿色下横线色标，氨用黄色下横线色标等等。压力表按使用的弹性元件分类可分为弹簧管式压力表（C形管，螺旋管，盘簧管）、膜片压力表、膜盒压力表和波纹管压力表。压力表安装方式有螺纹连接、盘装连接、法兰连接、夹子式连接等。典型压力表如下图所示。

压力表选用应根据工艺生产过程对压力测量的要求，结合其他各方面的情况，加以全面的考虑和具体的分析，一般考虑仪表类型、测量范围、精度级以及使用环境及介质性能。量程的选择根据被测压力的大小确定仪表量程，对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4，测波动压力时，最大压力值应不超过满量程的2/3，最低测量压力值应不低于全量程1/3。精度选择需根据生产允许的最大测量误差，以经济、实用的原则确定仪表的精度级，低压管道使用的压力表精度应当不低于2.5 级；中压及高压管道使用的压力表精度应当不低于1.6 级。使用环境及介质性能的考虑，环境条件恶劣，如高温、腐蚀、潮湿、振动等；被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等，以此来确定压力表的种类和型号。现场就地指示的压力表一般表面直径为100mm，在标准较高或照明条件差的场合用表面直径为200～250mm的，盘装表直径为150mm。压力仪表使用后应按计量相关法规标准规定进行定期校验，确保使用的压力仪表在校验有效期内。
