AD9200、THS1030、AD9635、MS9280、MS5135 PipelineADC替代及应用
阿国2025
MS9280为瑞盟公司设计的一颗单通道Pipeline ADC模数转换器，与AD9200、THS1030完全Pin to Pin替代！MS5135为瑞盟公司设计的一颗两通道Pipeline ADC模数转换器，与AD9635-80/125完全Pin to Pin替代！
AD9200是一款单片、单电源、10bit、20MSPS模数转换器（ADC），带有片上采样保持放大器和电压基准。AD9200使用20MSPS数据速率的多级差分流水线架构，并保证在整个工作温度范围内没有丢失代码。可在2.7V至5.5V的电源范围内工作。 THS1030是一款CMOS、低功耗、10bit、30MSPS模数转换器（ADC），可在3V至5.5V的电源范围内工作。
THS1030的模拟输入可以是单端或差分的。THS1030提供多种电压参考，以满足用户的设计要求。为了获得更大的设计灵活性，可以绕过内部参考，使用外部参考来满足应用的直流精度和温度漂移要求。
MS9280是单芯片、单电源、10bit、35MSPS模数转换器（ADC），内部集成采样保持放大器和电源基准源。MS9280使用多级差分流水线架构，保证35MSPS数据转换速率下，全温度范围内无失码。与AD9200、THS1030完全Pin to Pin兼容。
MS9280、AD9200、THS1030的速度、分辨率和单电源操作适用于机顶盒、视频、多媒体、成像、高速采集和通信等应用。速度和分辨率非常适合电荷耦合器件（CCD）输入系统，如彩色扫描仪、数字复印机、数码相机和摄像机。REFBS和REFTS之间的宽输入电压范围允许MS9280、AD9200、THS1030应用于成像和通信系统。
AD9635是一款双12位80MSPS-125MSPS模数转换器（ADC），具有片上采样和保持电路，专为低成本、低功耗、小尺寸和易用性而设计。该产品的转换率高达125MSPS，经过优化，在小封装尺寸至关重要的应用中具有出色的动态性能和低功耗。
MS5135是一款双通道、12位、125MSPS模数转换器，内置片内采样保持电路。MS5135转换速率最高可达125MSPS，动态性能良好。MS5135采用1.8V单电源供电以及兼容LVPECL/CMOS/LVDS的采样时钟信号。在大部分场合中，无需外部基准源或驱动器件。为获得合适的LVDS串行数据速率，MS5135N会自动倍乘采样速率时钟。MS5135提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。DCO最大工作频率为500MHz。MS5135采用QFN32封装，工作温度范围为-40℃至+85℃。与AD9635-80、AD9635-125完全Pin to Pin兼容。

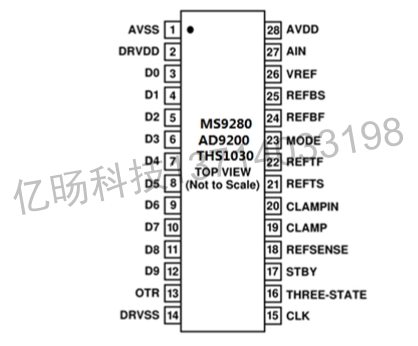

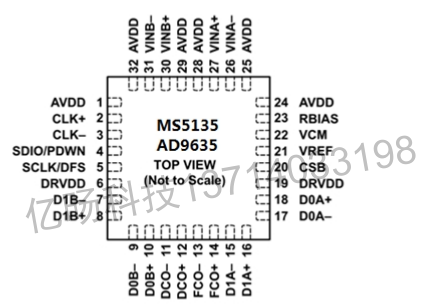

一、管脚图
二、MS9280、AD9200、THS1030工作模式选择
MS9280、AD9200、THS1030适合多领域的图像视频、通信和仪表应用，包括兼容AD876-8系列。可根据具体系统需要，选择合适的工作模式进行性能优化。为实现系统的灵活性，内部可编程开关实现了不同的工作模式。内部的三个模块：电压基准、电压缓冲、模拟输入，可在不同开关模式下实现不同的选择，具体的实现形式和工作模式见下表及模式说明图例。

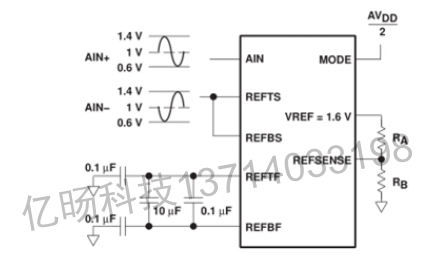

举例：差分输入模式之MODE、REFTS、REFBS、REFTF、REFBF电路连接图：
在上图中，输入信号是差分的，因此模式=AVDD/2（差分模式），将高、低电压基准REFTS、REFBS短接，设置为输入差分反向信号。差分输入从-0.8V到0.8V，总输入信号跨度为1.6V，因此REFTF、REFBF应等于1.6V。REFSENSE连接到电阻器RA和RB（外部分压器模式），使VREF=1.6V，即RA/RB=0.6（VREF =1+(RA/RB)）。

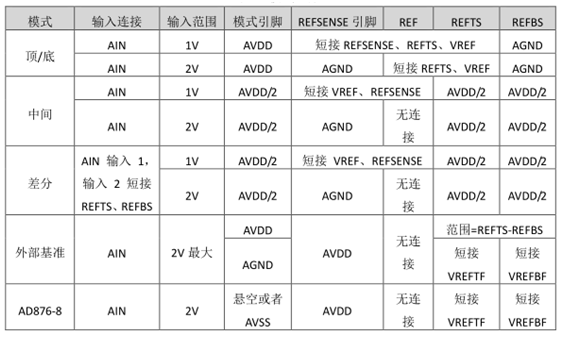

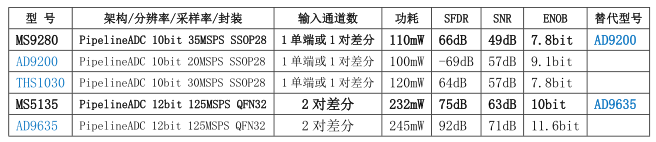

MS9280、AD9200、THS1030工作模式选择表 因篇幅有限，该篇文章不就MS5135、AD9635作详细应用分享，MS9280、AD9200、THS1030、MS5135、AD9635关键参数对比参考如下表：
（注意：该表参数根据官网规格书整理，具体以实测为准。）
