【5G工程师必看】安立信号源MG362x1A：70GHz真实场景测试方案
天恒科仪-小盛
Anritsu Rubidium™ MG362x1A 是一款高端射频/微波信号发生器，专为需要高精度信号的测试测量场景设计。
它覆盖9KHz到70GHz的宽频率范围，将信号纯度、频率稳定性和输出功率提升到业界领先水平。
MG362x1A
核心优势
信号纯净：提供超低相位噪声（如10 GHz载频10 kHz偏移下实测-140 dBc/Hz）确保信号“干净无杂音”。
频率稳定性：通过原子钟选件实现长期稳定性（老化率<1E-9/年），减少校准需求。
实用性功能：内置现场频率校准（需选件66），无需返厂即可校准，节省时间和成本。
整体定位为军工、通信、计量等领域的“信号源标杆”。
关键性能参数
频率范围：
- 9 kHz ~ 70 GHz（可扩展到72 GHz）
- 分辨率达0.001 Hz，支持精确微调。
输出功率：
- MG36221A（20 GHz）：-130 dBm ~ +20 dBm
- MG36241A（43.5 GHz）：-130 dBm ~ +16 dBm
- MG36271A（70 GHz）：-90 dBm ~ +9 dBm
- 电平精度高（±1.5dB @43.5 GHz），谐波抑制强（≤-58 dBc）。
- 相位噪声：SSB相位噪声在10 GHz/10 kHz偏移下，典型值-136 dBc/Hz，实测值-140 dBc/Hz。
- 调制能力：支持AM、FM、PM和脉冲调制，最小脉冲宽度<50 ns，上升/下降时间5 ns（典型值）。
- 扫描功能：频率和功率扫描模式（Step/List），扫描分辨率达0.01 dB/step。
- 参考输出：提供10 MHz、100 MHz和1.6 GHz参考信号，便于系统同步。
独特功能亮点：
- 输出功率：业界领先，成本效益高
- 设备在标准型号下即提供行业最高输出功率，无需额外选件即可覆盖70 GHz高频应用。
- 高功率选件（选件15）可提升3-8 dB输出，直接克服毫米波电缆损耗，避免外置放大器。
- 竞品对比优势：通过实测数据证明，Rubidium™ 在20 GHz、43.5 GHz和70 GHz标准功率下均优于竞品，为用户节省升级成本：

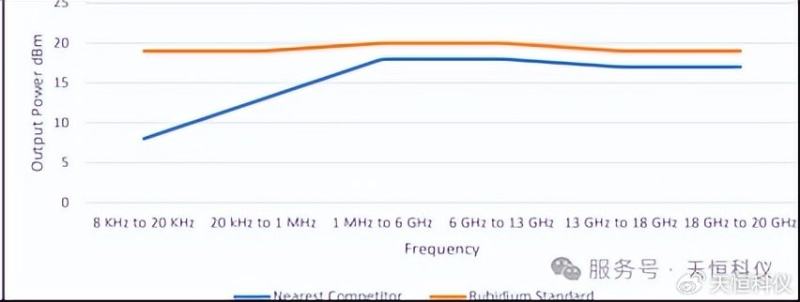

20 GHz 标准功率比较：
20 GHz

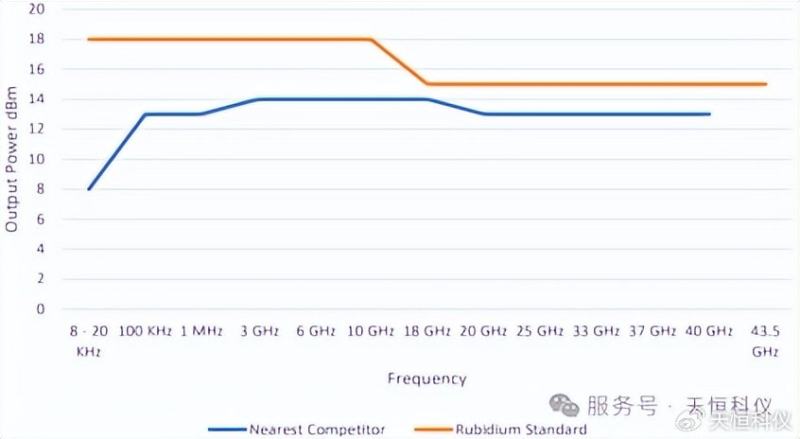

43.5 GHz 标准功率比较：
43.5 GHz

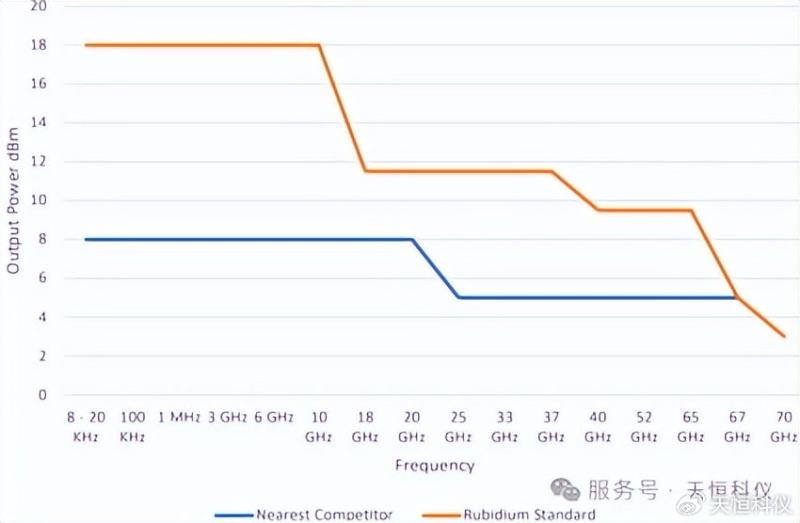

70 GHz 标准功率比较：
70 GHz
- 安全保护：内置“RF LEVEL LIMIT"功能，可设功率上限，防止被测试设备在高功率非线性测试中损坏（如放大器P1dB测试）
选件类型
灵活选件满足不同场景：

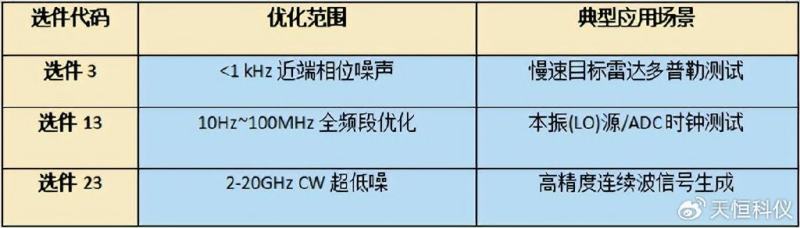

低相位噪声选件：
低相位噪声选件

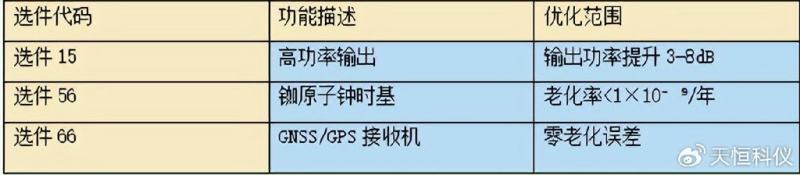

输出选件：
输出选件

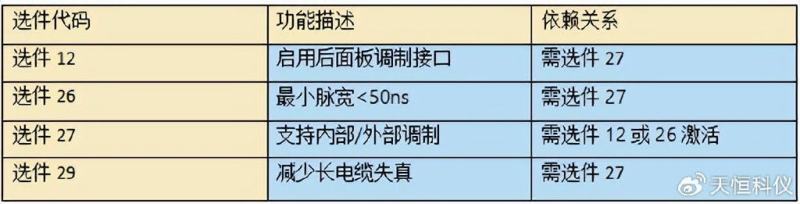

调制功能选件：
调制功能选件

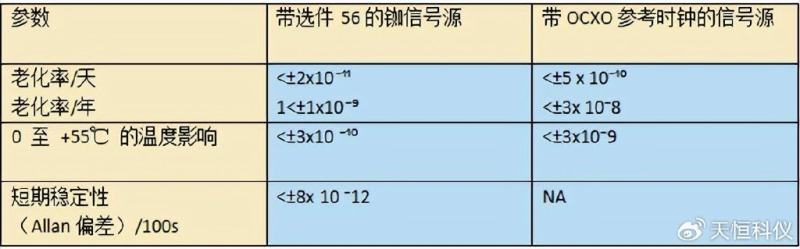

频率稳定性：
设备通过选件实现原子钟级稳定性，比标准OCXO时基提升一个数量级：
- 选件56（铷钟时基）：提供中长期稳定性（老化率<1E-9/年）温度影响小（<±3x10⁻¹⁰），适合国防等独立应用。
- 选件66（GNSS/GPS接收机）：连接卫星信号生成1PPS脉冲，锁定至GNSS以消除长期老化误差，适用于计量实验室和卫星地面站：

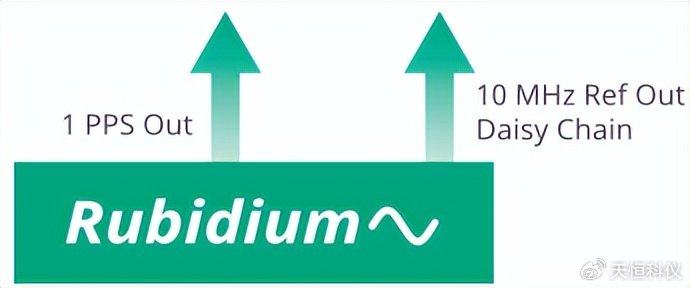

图1展示GNSS/GPS接收机集成：
（注：此图为原子钟参考时基图示）
操作与界面设计
- 触摸屏与GUI：配备7英寸触摸屏和传统键盘/旋钮，支持一键参数重置和预设调用（如频率/电平扫描预设）。导航直观，减少操作步骤。
- 远程控制：通过以太网、GPIB或USB接口（6xUSB3.0）支持SCPI/IVI标准，兼容LabVIEW等自动化系统。
- 调制功能：内部生成7种波形（正弦波、方波、噪声等），支持复杂调制（如AM/FM同步或线性调频），选件27启用外部调制接口，减少长电缆失真。
选件与定制选项
设备提供模块化选件，用户可根据需求定制：
- 核心选件：
- 高功率输出（选件15）、低相位噪声（选件3/13/23）、原子钟时基（选件56/66）。
- 调制硬件（选件27）、脉冲调制（选件26）、现场校准（选件66）。
型号差异：
- MG36221A：9 kHz~20 GHz，输出功率最高+20 dBm。
- MG36241A：9 kHz~43.5 GHz，功率+16 dBm。
- MG36271A：9 kHz~70 GHz，功率+9 dBm。
- 所有型号支持机架安装（选件0010/0011）和校准服务（如认证校准选件0097）。

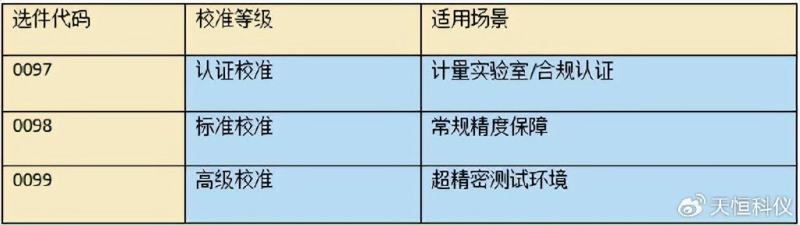

校准等级
应用场景
设备适用于高精度测试需求：
非线性测量：
- 如单音失真（P1dB）、双音互调（IP3）、带内干扰测试（C/I），依靠高功率和低谐波特性。
- 通信与雷达系统：作为脉冲调制源测试雷达，或作为本振(LO)源替代品测试收发链路。
- 数据转换测试：为ADC/DAC提供纯净时钟源（需选件13）。
- 计量与校准：利用原子钟选件（56/66）作为频率参考，用于天文或卫星地面站。
- 线性扫描：与矢量网络分析仪同步，进行频响测试。
