节点式海底地震仪

18979937381 20250725

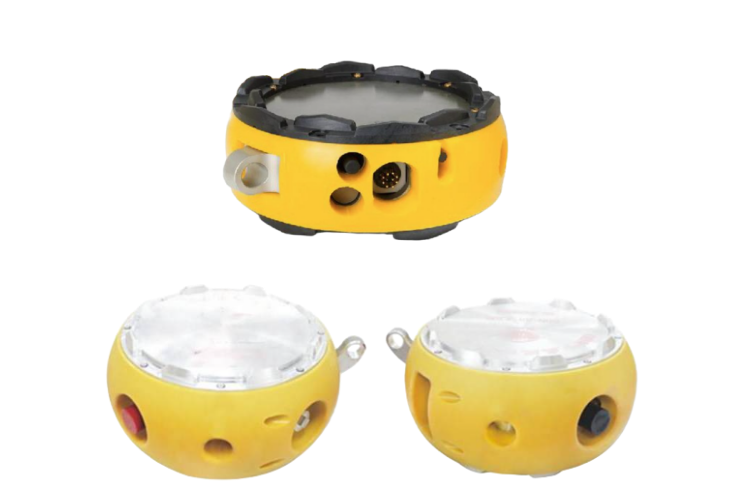

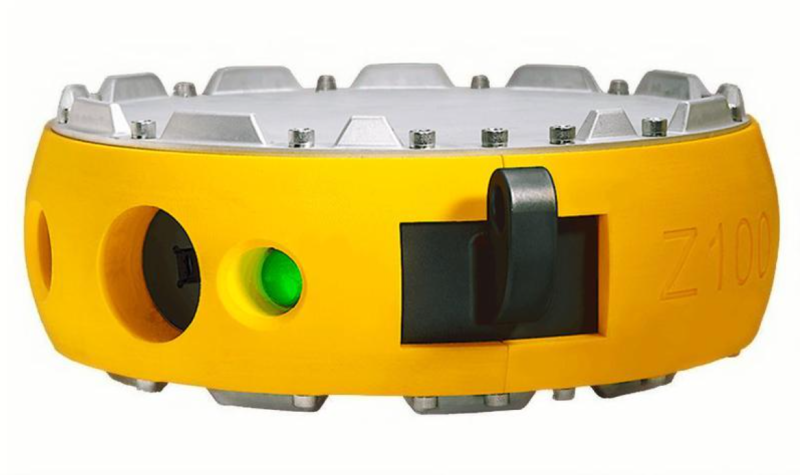

节点式海底地震仪（Ocean Bottom Node，简称 OBN）是一种铺设于海底，可以独立采集、记录地震信号的多分量地震仪。同步采集纵波（P 波）、转换横波（PS 波）和压力波（P 波），构建三维地下结构模型。支持海底四分量（3D 速度 + 压力）采集，相比拖缆地震，信息量提升 4 倍，成像分辨率提高至 1-3 米（浅层）。相比传统拖缆地震，OBN 减少船舶依赖，单工区作业周期缩短 50%，成本降低 30%。 ·布放回收技术：OBN缆绳系统需配合专用TMS和ROV完成部署。 ·节点连接可靠性：水下湿插拔连接器是缆绳与地震仪的薄弱环节。 ·故障诊断技术：基于OTDR（光时域反射）技术的智能诊断系统，可精确定位缆绳断点位置（误差<1米）。

节点式海底地震仪的原理

海底地震监测技术作为海洋地球物理勘探的重要组成部分，近年来随着深海资源开发需求的增长而快速发展。其中，OBN（Ocean Bottom Node）节点式海底地震仪因其灵活部署、高精度数据采集等优势，正逐步成为海洋油气勘探的主流装备。而连接OBN的缆绳，作为整个物探系统的"生命线"，其技术特性直接影响着数据质量和作业安全。

工作原理：通过人工激发地震波，海底地层由不同介质构成，地震波在触及海底地层后发生反射，不同介质的反射信息会被节点式海底地震仪的传感器接收，通过分析这些反射信息可以反推地层构造，由此判断海底地层是否存在油气资源等。

传感专家

产品特点

1、独立性强。每个节点都是完整的独立单元自带电源、采集和存储模块，无需依赖外部电缆，单个节点故障不影响整体作业，稳定性和容错性突出。

2、环境适应性好。能适应从浅海到深海的不同水深，且在海底障碍物多、地形复杂等传统方法难开展工作的区域，仍可灵活部署。3、数据质量高。直接与海底地层耦合，接收的地震信号保真度高、信噪比和分辨率强，受海水干扰小，为地质分析提供可靠依据。

4、作业灵活高效。部署和回收无需冗长电缆流程简化;震源激发与数据采集可独立进行便于调整进度，数据回收直接下载，效率提升明显。

5、支持动态监测。凭借稳定性能和数据重复性，可对同一区域多次勘探，助力油气藏开发动态监测，提升资源开发效益。

传感专家

常规地震勘探通常采集纵波数据，而 OBN 既可以采集垂向纵波，还能采集水平方向转换 PS 波、垂向的标量压力波等多方位数据，能更全面了解地下地质构造。

目前先进的节点式海底地震仪可采集到的最低频率为 2Hz，能够接收来自深海的低频信息。其设计水深一般可达数百米，如我国 “海脉” 设计水深 500 米，实际工作中可达到 700 米，且由电池供电可在海底持续工作较长时间。

应用场景：主要用于海洋油气勘探，可更清晰准确地获取更深地层和复杂地质构造下的油气藏信息，为海洋油气精准勘探提供有力支撑。此外，也可用于研究深部地壳结构等海洋地质科学研究，帮助科学家了解地球内部构造和地质演化过程。
